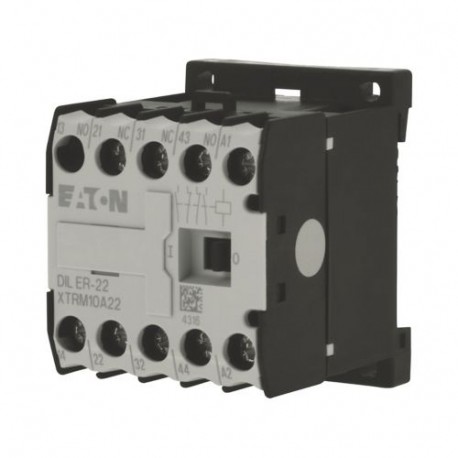

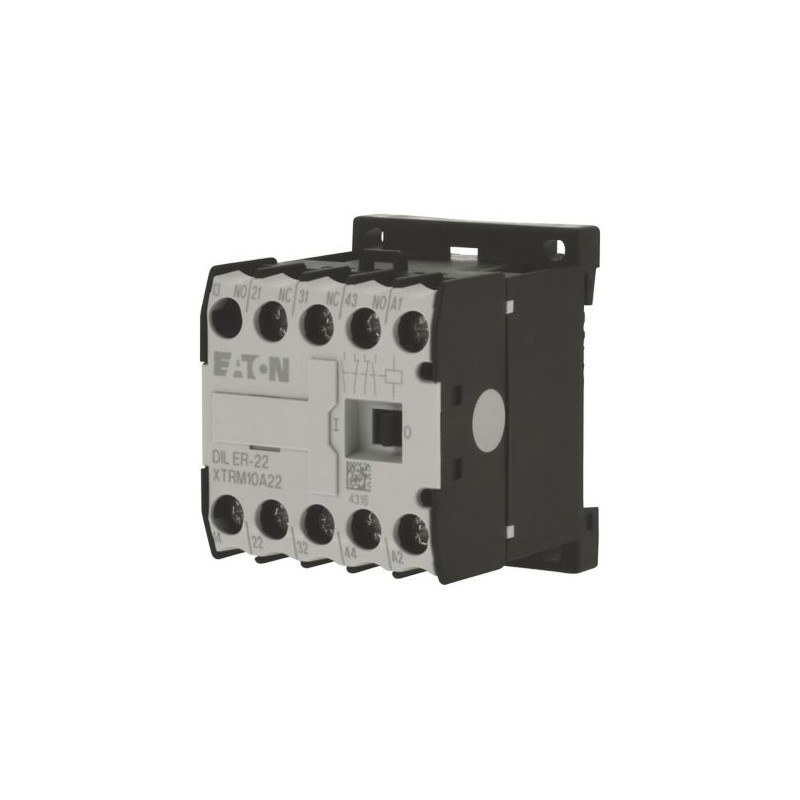

DILER-22(115V60HZ) 010211 XTCERENCOILFE5 EATON ELECTRIC XTRM10A22CX auxiliar Minicontactor, 2NA + 2NF Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILER-22(115V60HZ) 010211 XTCERENCOILFE5 EATON ELECTRIC XTRM10A22CX auxiliar Minicontactor, 2NA + 2NF

DILER-22(115V60HZ)

010211

XTCERENCOILFE5

EATON-MOELLER

Disponível Envio hoje

XTRM10A22CX auxiliar Minicontactor, 2NA + 2NF

Mais detalhes


* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $30.97
Preço unitário: $30.97

Quantidade Preço
1+$30.97
2+$30.97
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



Contator, relé, 115 60 Hz, N/S = Normalmente aberto: 2 N/O, N/C = Normalmente fechado: 2 NC, terminais de Parafuso, operação CA
Contator, relé, gama de Produtos: DILER Mini-contatores de Aplicação: Contator, relé de Descrição: com intertravado opostos contatos, técnica de Ligação: terminal de Parafuso, corrente operacional Nominal Convencional de ar livre do corrente térmica, 1 pólo Abrir a 50 °C: Om =Ie= 10 A, corrente operacional Nominal AC-15 220 V, 230 V, 240 V: Ie= 6 A, 380 V, 400 V, 415 V: Ie= 3 A, Contatos N/S = Normalmente aberto: 2 N/S, Contactos N/C = Normalmente fechado: 2 NC, número de Código e a versão de combinação Distinta número: 22E, Para utilização com: ...DILE, Atuando de tensão: 115 V 60 Hz, Tensão AC/DC: AC operação Grau de Proteção: IP20, Instruções: números de Contato para EN 50011, terminal da Bobina marcações EN 50005, as Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660 UL, CSA

Programa de entrega

A gama de produtos
DILER Mini-contatores
Aplicação
Contator de relés
Descrição
com intertravado opostos contactos
Técnica de conexão
Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 1 poleAbertoa 50 °C [Ith=Eue]
10 Um
AC-15220 V, 230 V, 240 V [Ie]
6 Um
AC-15380 V, 400 V, 415 V [Ie]
3
Contactos
N/S = Normalmente aberto
2 N/S
N/C = Normalmente fechado
2 NC
Contato sequência
210S013
Número de código e a versão de combinação
Distintivo número
22E
Para uso com
...DILE
De acionamento tensão
115 60 Hz
Tensão AC/DC
Operação CA
Instruções
Números de contato para EN 50011
Terminal da bobina marcações EN 50005

Dados técnicos

Geral
Normas
IEC/EN 60947, EN 60947-5-1, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
A máxima freqüência de operação [de Operações/h]
Nove mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagemPosição de montagem
Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagemPosição de montagem
230K003
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
8 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
PesoAC operado
0,17 kg
Terminal de capacidadesTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesTerminais de parafusoSólido ou trançado
18 - 14
1 x (18 - 14)
2 x (18 - 14) AWG
Terminal de capacidadesTerminais de parafusoComprimento de decapagem
8 mm
Terminal de capacidadesTerminais de parafusoTerminais de parafuso
M3.5
Terminal de capacidadesTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
Terminal de capacidadesTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminais de parafusoMax. torque de aperto
1.2 Nm
Contactos
Interlocked opostos contatos para ZH 1/457, incluindo módulo de contato auxiliar
Sim
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
600 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
300 V AC
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleAbertoa 50 °C [Ith=Eue]
10 Um
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
3
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CCNotas
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:2 [60 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [110 V]
1,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [220 V]
0,5 A
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente220 V, 230 V, 240 V
4 PKZM0
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente380 V, 400 V, 415 V
4 PKZM0
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
6 Um gG/gL
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um rápido
Actual a perda de calor IthAC operado
1.1 W
Ímã de sistemas
Tolerância de tensãoAC operadoÚnico-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz [Pegar]
0.8 - 1.1 x Uc
Tolerância de tensãoAC operadoDupla freqüência da bobina 50/60 Hz [Pegar]
0.85 - 1.1 x Uc
Consumo de potênciaOperação CAÚnico-tensão de bobina 60 Hz [Pegar]
25 VA
Consumo de potênciaOperação CAÚnico-tensão de bobina 60 Hz [Selagem]
4.6 VA
Consumo de potênciaOperação CAÚnico-tensão de bobina 60 Hz [Selagem]
1.8 W
fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)AC operado atraso do fechamento
14 - 21 ms
Tempo de troca em 100 % US(valor recomendado)AC operado N/O contact atraso na abertura
8 - 18 ms
Tempo de troca em 100 % US(valor recomendado)AC operado Com contato auxiliar do módulo Máximo. atraso do fechamento
45 ms
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,5 A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0,4 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.8 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Contator relé (EC000196)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Contator relé ([email protected] [AAB716014])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
115 - 115 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie, 400 V
3
Tipo de conexão do circuito auxiliar
Conexão a parafuso
Método de montagem
Trilho DIN/parafuso
Interface
Nenhum
Número de contatos auxiliares como contato normalmente fechado
Dois
Número de contatos auxiliares como contato normalmente aberto
Dois
Número de contatos auxiliares como contato normalmente fechado, retardo de comutação
Zero
Número de contatos auxiliares como contato normalmente aberto, levando
Zero
Com indicação de LED
Nenhum
Número de contatos auxiliares como contato
Zero
Manual de operação possível
Nenhum

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

210O001
Acessórios
1: Picos
2: módulo de contato Auxiliar
Curva característica
210U001
A vida útil dos componentes (operações)
Ie = corrente operacional Nominal

Dimensões

210X001
DILER-...
DILER-...-G(-C)
210X002
DILER-...(-C) + ...DILE(-C)
DILER-...-G(-C) + ...DILE(-C)
210X007
2DILE-... + MVDILE + ...DILE
2DILE-...-G + MVDILE + ...DILE
210X005
2DILE-... + MVDILE
2DILE-...-G + MVDILE
