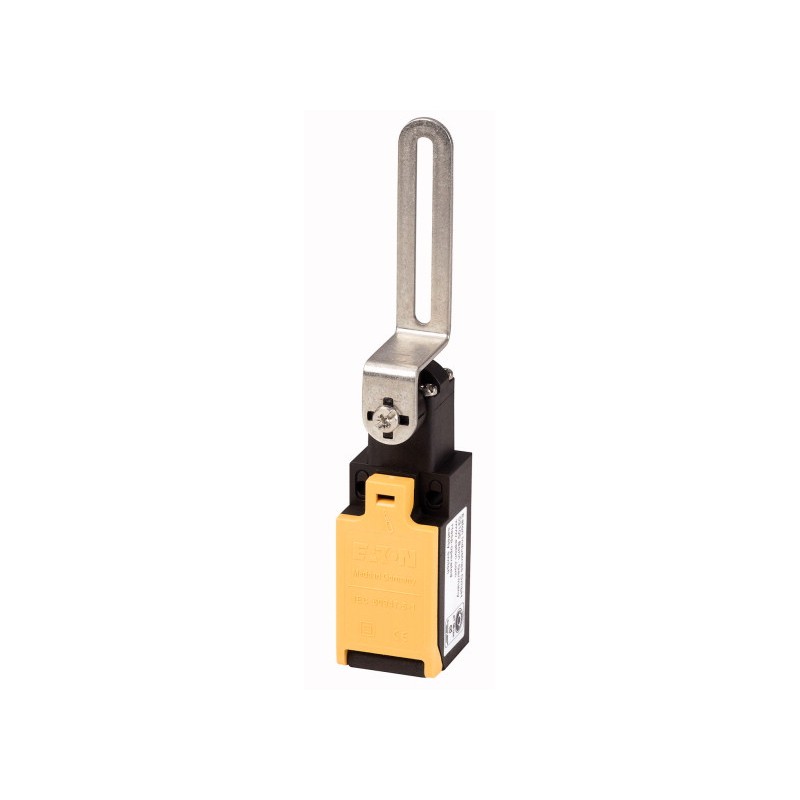

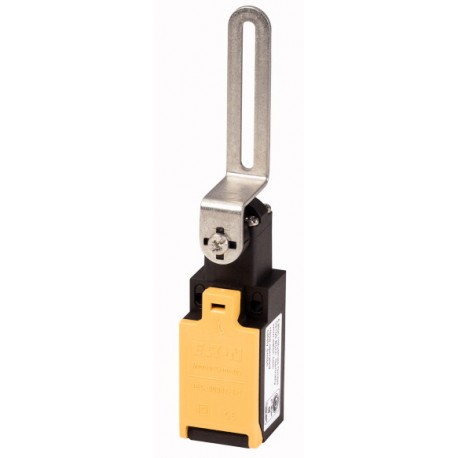

LSR-S02-1-I/TKG 106848 EATON ELECTRIC LSR-S02-1-I-TKG tampa do interruptor de segurança
LSR-S02-1-I/TKG
106848
EATON-MOELLER
LSR-S02-1-I-TKG tampa do interruptor de segurança
Interruptor de posição de segurança Plastic 2 NF Para tampa
Chave de segurança de trava, LSR, chave de segurança de trava, unidade completa, 2 NF, material isolante, terminal de parafuso, -25 - +70 °C
Interruptor de segurança com parafuso, Função básica: Interruptores de posição, Interruptores de posição de segurança, Referência do grupo de peças: LSR, Gama de produtos: Interruptor de segurança com parafuso, Grau de proteção: IP65, Características: Unidade completa, Temperatura ambiente: -25 - +70 °C, Contatos N/C = Normalmente fechado: 2 NF, Notas: = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Invólucro: Material isolante, Tipo de conexão: Terminal de parafuso, Normas: IEC/EN 60947
Sensores > Interruptor de posição individual
Interruptores de posição
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Hasp operado por chave de segurança, LSR, Ferrolho operado por chave de segurança, unidade Completa, 2 NC, Isolado de material, terminal de Parafuso, -25 - +70 °C
Hasp operado por chave de segurança, função Básica: interruptores de Posição de Segurança interruptores de posição de Parte de grupo de referência: LSR, gama de Produtos: Hasp operado por chave de segurança, Grau de Proteção: IP65, Características: unidade Completa, temperatura Ambiente: -25 - +70 °C, Contatos N/C = Normalmente fechado: 2 NC, Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Habitação: Isolado de material, tipo de Conexão: terminal de Parafuso, as Normas: IEC/EN 60947
Programa de entrega
Função básica
Interruptores de posição
Segurança interruptores de posição
Segurança interruptores de posição
Parte do grupo de referência
LSR
A gama de produtos
Ferrolho-operado interruptor de segurança
Grau de Proteção
IP65
Recursos
Unidade completa
Temperatura ambiente
-25 - +70 °C
Aprovação
Contactos
N/C = Normalmente fechado
2 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1Contato sequência
Contato viagens■ = Contato fechado□ = Contato aberto
Habitação
Isolados de material
Tipo de ligação
Terminal de parafuso
Dados técnicos
Geral
Normas
IEC/EN 60947
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posição de montagem
Conforme necessário
Grau de Proteção
IP65
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
2 x (0.5 - 1.5) mmDois
Precisão de repetição
0,02 mm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Corrente operacional nominal [eue]AC-1524 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
3
Corrente operacional nominal [eue]DC-13110 V [Ie]
0.8
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,3 A
Frequência de alimentação
max. 400 Hz
Curto-circuito com a norma IEC/EN 60947-5-1max. fusível
6 Um gG/gL
Nominal condicional de curto-circuito corrente
1 kA
As variáveis mecânicas
Vida útil mecânica [Operações]
1 x 10Seis
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Padrão-ação de contato
25 g
Freqüência de operação [de Operações/h]
≦ 1800
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.13 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382015])
Largura do sensor
30 mm
Sensor de diâmetro
0 mm
Altura do sensor
91 mm
Comprimento do sensor
32 mm
Operação de corrente nominal Ie AC-15, de 24 V
6 Um
Operação de corrente nominal Ie AC-15 A, 125 V
6 Um
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Operação de corrente nominal Ie " CC-13, de 24 V
3
Operação de corrente nominal Ie " CC-13, 125 V
0,3 A
Operação de corrente nominal Ie " CC-13, DE 230 V
0
Função de comutação
Ação lenta interruptor
Função de comutação de travamento
Nenhum
De saída electrónico
Nenhum
Forçado a abrir
Sim
Número de auxiliares de segurança contactos
Zero
Número de contatos como contato normalmente fechado
Dois
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato
Zero
Tipo de interface
Nenhum
Tipo de interface para comunicação de segurança
Nenhum
Tipo de construção de habitação
Cubóide
Material da carcaça
Plástico
Revestimento de habitação
Outros
Tipo de elemento de controle
Rotary alavanca
O alinhamento do elemento de controle
Outros
Tipo de conexão elétrica
Entrada de cabos métrica
Com indicação de status
Nenhum
Adequado para funções de segurança
Sim
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
A temperatura ambiente durante a operação
25 - 70 °C
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Treze
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP65, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13

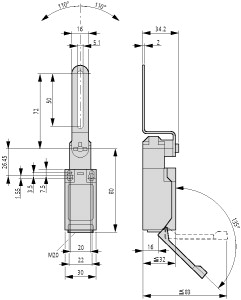

Dimensões
| Característica | Valor |
|---|---|
| Width sensor (EF007094) | 30 mm |
| Diameter sensor (EF007111) | 0 mm |
| Height of sensor (EF007283) | 91 mm |
| Length of sensor (EF007334) | 32 mm |
| Rated operation current Ie at AC-15, 24 V (EF007084) | 6 A |
| Rated operation current Ie at AC-15, 125 V (EF007082) | 6 A |
| Rated operation current Ie at AC-15, 230 V (EF001385) | 6 A |
| Rated operation current Ie at DC-13, 24 V (EF007087) | 3 A |
| Rated operation current Ie at DC-13, 125 V (EF007085) | 0.3 A |
| Rated operation current Ie at DC-13, 230 V (EF001386) | 0.3 A |
| Switching function (EF000189) | Slow-action switch |
| Switching function latching (EF007447) | false |
| Output electronic (EF006987) | false |
| Forced opening (EF006694) | true |
| Number of safety auxiliary contacts (EF006940) | 0 |
| Number of contacts as normally closed contact (EF008255) | 2 |
| Number of contacts as normally open contact (EF008256) | 0 |
| Number of contacts as change-over contact (EF008257) | 0 |
| Type of interface (EF006977) | None |
| Type of interface for safety communication (EF003956) | None |
| Construction type housing (EF004008) | Cuboid |
| Housing material (EF001596) | Plastic |
| Coating housing (EF001601) | Other |
| Type of control element (EF006976) | Rotary lever |
| Alignment of the control element (EF008793) | Other |
| Type of electric connection (EF003961) | Cable entry metrical |
| With status indication (EF001602) | false |
| Suitable for safety functions (EF001597) | true |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Ambient temperature during operating (EF007515) | -25 °C |
| Degree of protection (IP) (EF005474) | IP65 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
