> EATON - MOELLER>Auxiliares de controle e sinalização >M22-FI3 197233 Y7-197233 ELECTRIC 197233 M22-FI3
ANUNCIAR
Produto anterior Próximo produto

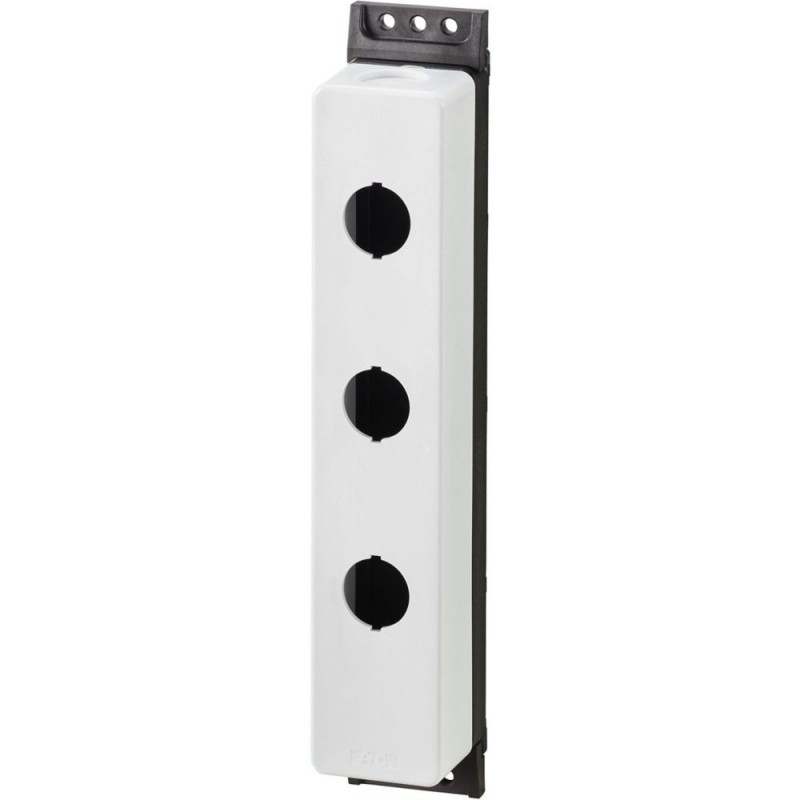

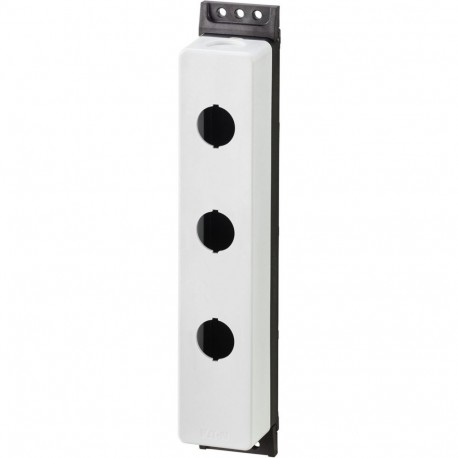

M22-FI3 197233 Y7-197233 EATON ELECTRIC 197233 M22-FI3 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-FI3 197233 Y7-197233 EATON ELECTRIC 197233 M22-FI3

M22-FI3

197233

Y7-197233

EATON-MOELLER

197233 M22-FI3

Botão de superfície Flat; Isolação; 3 orifícios M22

Eaton Moeller® series M22 Surface mounting enclosure, flat, 3 mounting locations, M22

Caixa de montagem saliente, Carcaça: Material isolante, Com parafusos de aço de alta qualidade, Número de locais: 3, Entrada de cabos: traseira: 1 x M20, lado: 2 x M20 (1 x cada lado), Valor RAL Cor: RAL 7035, Cor: Base da caixa antracite, Conexão SmartWire-DT: não, Para uso com: 3 x 22,5, Para uso com: Botões de pressão (iluminados), Chaves seletoras (iluminadas), Botões de comando com chave, Luz indicadora, Botões de PARADA DE EMERGÊNCIA/DESLIGAMENTO DE EMERGÊNCIA com etiqueta amarela, Elementos de contato traseiros planos M22-FK..., Elementos de LED traseiros planos M22-FLED-...

Mais detalhes


Aparelhos elétricos de baixa tensão > Plataforma para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $34.46
Preço unitário: $34.46
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Surface mounting enclosure
Catalog Number
197233
EAN
4015080893042
Product Length/Depth
223 mm
Product Height
44 mm
Product Width
43 mm
Product Weight
0.166 kg
Certifications
CSA Class No.: 3211-03
CSA file No. 012528
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
UL File No.: E29184
UL Listed
CSA certified
Model Code
M22-FI3

Especificações do produto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
High-grade steel screws
Connection to SmartWire-DT
No
Enclosure material
Plastic
Enclosure type
Surface mounting housing
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Number of command positions
3
Number of locations
3
Enclosure color
Gray
Material quality
Other
Number of switches (selector)
0
Opening diameter
22.5 mm
RAL-number
7035
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
RMQ-Titan
Mounting position
As required
Degree of protection
NEMA 4X
IP67/IP69K
Knockouts
1 x M20 (cable entry knockouts at the rear)
2 x M20 (cable entry knockout at the side, 1 x each side)

ETIM for 197233 Componentes industriais para Baixa Tensão (EC000200)
Característica Valor
Número de posições de comando (EF001372) 3
Tipo de construção do invólucro (EF004008) Caixa para montagem em superfície
Material da caixa protetora (EF001596) Plástico
Classe de qualidade do material da caixa/corpo (EF024143) Outro
Aberturas de diâmetro (EF000243) 22.5 mm
Cor da parte superior do invólucro (EF001373) Cinzento
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X
Largura (EF000008) 43 mm
Altura (EF000040) 44 mm
Profundidade (EF000049) 223 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-FI3 Y7-197233 197233 ES_197230.pdf 2 Mbytes M22-FI3 Y7-197233 197233 ES_197230.pdf
