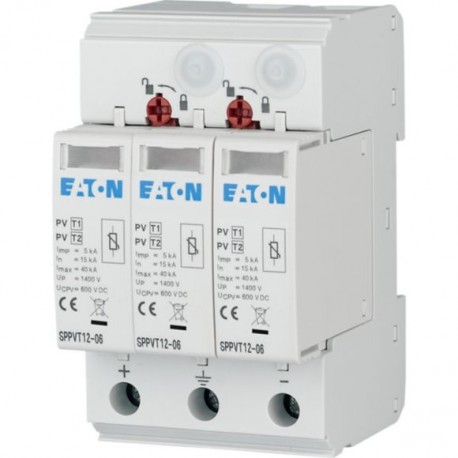

SPPVT12-06-2+PE 177258 Y7-177258 EATON ELECTRIC corrente do raio / pára-raios, pluggable, 600 VDC, 2pole + N.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPPVT12-06-2+PE 177258 Y7-177258 EATON ELECTRIC corrente do raio / pára-raios, pluggable, 600 VDC, 2pole + N..

SPPVT12-06-2+PE

177258

Y7-177258

EATON-MOELLER

corrente do raio / pára-raios, pluggable, 600 VDC, 2pole + N, ligação à terra

Proteção contra surtos, com cartuchos, 600 VDC, 2P+N, pousados em

Eaton Moeller series xPole - SPPVT2.12 Surge Protection Device. Lightning current / surge arresters, pluggable, 600 VDC, 2-pole+PE, earthed

Pára-raios de corrente/sobretensão para sistemas CC de 600 V CC isolados de 2 polos, para trilho de cartola, base de 3 polos com contato de sinalização remota, três amortecedores plug-in com controle de temperatura, sinal de status em cada tomada, classe de teste II de acordo com EN 50539-11

Mais detalhes


Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $483.89
Preço unitário: $483.89
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xPole - SPPVT2.12 Surge protection device
Catalog Number
177258
EAN
4015081717101
Product Length/Depth
65.5 mm
Product Height
90 mm
Product Width
53.4 mm
Product Weight
0.38 kg
Compliances
RoHS conform
Model Code
SPPVT12-06-2+PE

Especificações do produto

Type
DC overvoltage protectionSurge arrester
Special features
Pluggable
Application
Open areasResidential buildingsUtility buildings
Connection
For ungrounded systems
Features
Category type 2
Frame
3 modular spacing
Degree of protection
IP20
Equipment heat dissipation, current-dependent
0 W
Mounting method
DIN rail (top hat rail) 35 mm
Voltage protection level (L-N)
0 KV
Voltage protection level (N-PE)
0 KV
Voltage rating (Iu) - max
600 V
Signalling at the device
Optic
System configuration type
IT
Ambient operating temperature - max
80 °C
Ambient operating temperature - min
-40 °C
Conductor cross section (flexible, fine-strand) - max
0 mm²
Conductor cross section (flexible, fine-strand) - min
0 mm²
Conductor cross section (solid, solid-strand) - max
0 mm²
Conductor cross section (solid, solid-strand) - min
0 mm²
Continuous voltage at AC - max
0 V
Continuous voltage at DC - max
720 V
Discharge surge current (8/20) - max
40 kA
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Nominal discharge surge current (8/20)
15 kA
Nominal voltage at AC
0 V
Nominal voltage at DC
600 V
Number of conductors without earthing
2
PV-voltage - max
720 V
Rated operational current for specified heat dissipation (In)
0 A
Short-circuit breaking capacity (ISCCR)
0 kA
Static heat dissipation, non-current-dependent
0.03 W
Voltage protection level
2.6 KV
Overcurrent protection device, parallel connection (fuse) - max
0 A
Overcurrent protection device, series connection (fuse) - max
0 A
Integrated short-circuit protection selective to fuse gG
0 A

ETIM for 177258 Ligações à terra, pára-raios e descarregadores de sobretensões (EC000941)
Característica Valor
Esquema de ligação DC (EF009926) Não
Esquema de ligação TI (EF009927) Sim
Esquema de ligação TN (EF009928) Não
Esquema de ligação TN-C (EF009929) Não
Esquema de ligação TN-C-S (EF009933) Não
Esquema de ligação TN-S (EF009930) Não
Esquema de ligação TT (EF009931) Não
Configuração de outro esquema de ligação (EF009932) Não
Número de condutores (Sem aterramento) (EF001148) 2
Corrente de descarga nominal (8/20) (EF004214) 15 kA
Corrente de choque de descarga máxima (8/20) (EF012274) 40 kA
Tensão nominal CA (EF004220) 0 V
Tensão nominal DC (EF004221) 600 V
Tensão máxima contínua AC (EF004198) 0 V
Máxima tensão DC contínua (EF004777) 720 V
Tensão fotovoltaica máx. (EF008795) 720 V
Nível de proteção de tensão (EF003525) 2.6 kV
Nível de proteção L-N (EF004236) 0 kV
Nível de proteção de tensão N-PE (EF008796) 0 kV
Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) 0 A
Proteção de sobreintensidade máx. Ligação em série (fusível) (EF015963) 0 A
Resistência a curto-circuito (Isccr) (EF012627) 0 kA
Proteção contra curto-circuitos integrada (EF016000) Não
Proteção contra curto-circuitos seletiva integrada - por fusível gG (EF016001) 0 A
Fusível de backup integrado (EF008797) Não
Sem correntes de fuga (EF016002) Não
Método de montagem (EF000003) Perfil DIN 35 mm
Tamanho do fusível (EF002566) 3 espaços modulares
Secção do condutor rígido máx. (mono/multi filamento) (EF008827) 0 mm²
Secção flexível do condutor máx. (fio fino) (EF008828) 0 mm²
Com contato de sinalização remota (EF000422) Não
Sinalização no nível do dispositivo (EF004241) Ótico
Ensaio de categoria tipo 2 (EF004230) Sim
Grau de proteção (IP) (EF005474) IP20
