Nome do produto
Caixa vazia Eaton xEnergy Safety Ci isolado
Comprimento/profundidade do produto
150 mm
Conformidades
IEC/EN 60439-1, VDE 0660 Parte 500
Compatível com RoHS
Certificações
EN 61439-2
EN 62208
Nome comercial do produto
xEnergy Segurança Ci
Tipo de produto
Compartimento vazio
Subtipo de produto
isolado
cara

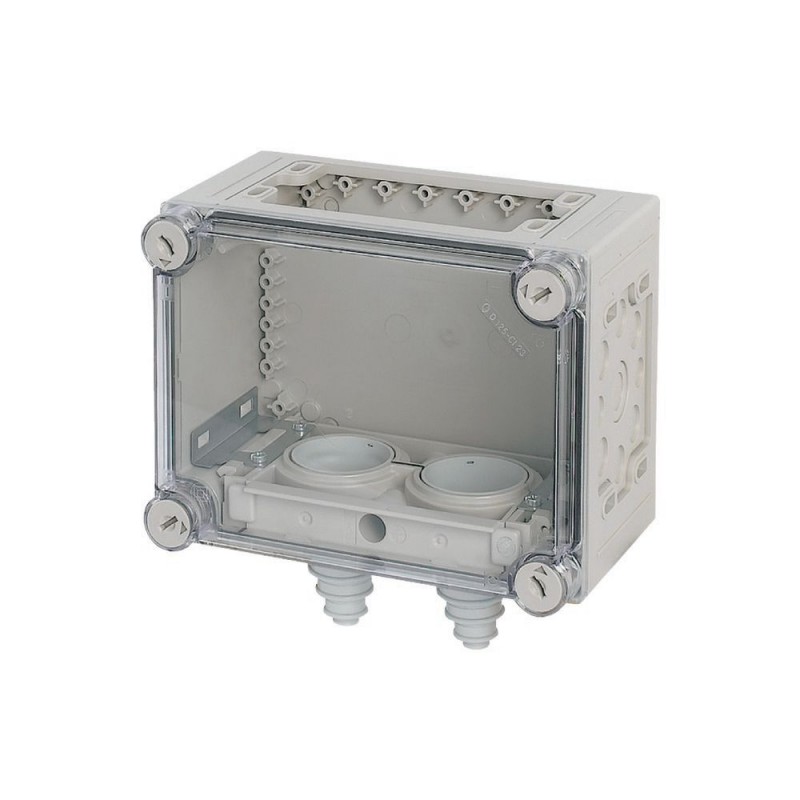

Caixa BoxPanel Básica com Placas de Glândula InstaladasxEnergy Safety Ci
cor
Cinza Claro e Esfumaçado (Capa)
cinza
Cinzento claro (RAL 7035, base)
Corrente nominal
1600 a.C.
Dados técnicos - Elétrica
Altitude de operação sem redução de potência - máx.
2000 milímetros
Integridade do Circuito
outro
Dados técnicos - Mecânica
Tipo de unidade
Dispositivo autônomo
Acabamento de superfície
Galvanizado
Passivado
Proteção de superfície
outro
Material da carcaça
plástico
Largura em número de espaçamentos modulares
9
Profundidade de montagem com placa de montagem
125 milímetros
Grade de Montagem
25 milímetros (DIN 43660)
Método de montagem
Superfície montada (gesso)
Grau de proteção
IP65 (entradas de cabo KST por baixo)
IK10
IP00 (entrada de cabo aberto)
IP65 (alojamento)
IP65
outro
IP64 (entradas de cabo KST de cima)
Número de entradas de eletrodutos
60
Número de aberturas (placas de flange)
3
umidade relativa
90% (a 20°C)
50% (a 40°C)
Profundidade incorporada
125 milímetros
Profundidade interna
125 milímetros
Tipo de entrada do cabo
14 - 54 milímetros (2x)
Cor da tampa/porta
transparente
Modelo de Tampa/Porta
fechado
Tipo de Tampa/Porta
nenhum
cobrir
Distâncias de ruptura e folga
III/3 de acordo com IEC/EN 60439-1 (norma)
Espessura da placa (armário)
6mm
Espessura da chapa (tampa/porta)
6mm
Verificação do aumento de temperatura de acordo com IEC 60890
Dissipação de calor ambiente 35°C delta T: 20°C montagem na parede no centro superior (IEC 60890)
16 W
Dissipação de calor ambiente 35°C delta T: 35°C montagem na parede superior (IEC 60890)
32 W
Dissipação de calor ambiente 35°C delta T: 20°C montagem de parede individual Anexo. tampa (IEC 60890)
19 W
Dissipação de calor ambiente 35°C delta T: 20°C montagem na parede a partir do topo (IEC 60890)
17 W
Dissipação de calor ambiente 35°C delta T: 35°C montagem de parede individual Anexo. tampa (IEC 60890)
38 W
Temperatura ambiente 35°C delta T: 35°C Bota de montagem na parede com tampa superior (IEC 60890)
35 W
Verificação de projeto de acordo com IEC/EN 61439 - dados técnicos
Temperatura ambiente de operação - min
-5 °C
Temperatura ambiente de operação - máx.
40oC
Temperatura Média de Operação Ambiente (24 horas)
35 °C
Verificação de design de acordo com iEC/EN 61439
10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. de insulina. esteira. ao calor/fogo anormal por escolha interna. Efeitos
Fundo: 960°C / tampa: 850°C
10.2.4 Resistência à radiação ultravioleta (UV)
Não é relevante para instalações internas.
Elevação 10.2.5
10 kg por caixa com estrutura de apoio e auxílio de elevação atendidos; montado e fixado de acordo com o mais recente manual de instruções aplicável.
10.2.6 Impacto mecânico
IK10
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
IP65
10.4 Distâncias de distâncias e crepes
É responsabilidade do construtor de painéis.
10.5 Proteção elétrica de choque
A classe de proteção 2, portanto, não é aplicável.
10.6 Incorporação de dispositivos e componentes de comutação
É responsabilidade do construtor de painéis.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9.2 Resistência à frequência elétrica
Ui = 1000 V CA
10.9.3 Tensão de suporte de impulso
8 kV
10.9.4 Prova de gabinetes feitos de material isolante
Atende aos requisitos do padrão do produto.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis.
10.13 Função mecânica
Atende aos requisitos do padrão do produto.
Funções
Tampa com liberação de sobrepressão
Características de inflamabilidade do teste de haste de incandescência
VDE 0304 Parte 3 Nível IIb, Nível IIb de acordo com IEC 60707
Características especiais
Fusíveis de baixa tensão (IEC/EN 60269, VDE 0636)Fechamentos de tampa de vedaçãoLados fechados, mas com orifício cego de área totalCobertura de caboSuportes de cabo de montagem na placa de distribuição com fechamento em cunhaPlaca de glândula de cabo pode ser dividida, os cabos podem ser inseridos a partir da frente
Adequado para
Uso ao ar livre
Proteção contra descargas atmosféricas
Usado com
Os valores de referência indicados no quadro aplicam-se aos elementos básicos do quadro de distribuição. No que diz respeito aos dispositivos, terminais, etc. instalados nas caixas, aplicam-se os seus próprios dados técnicos específicos e valores nominais.
