> EATON - MOELLER>IZMX40N4-A10F 149886 RES8104B22-NMNN2MN1X ELECTRIC NMNN2MN1X RES8104B22-breaker, 4P, 1000A, fixo
Produto anterior Próximo produto

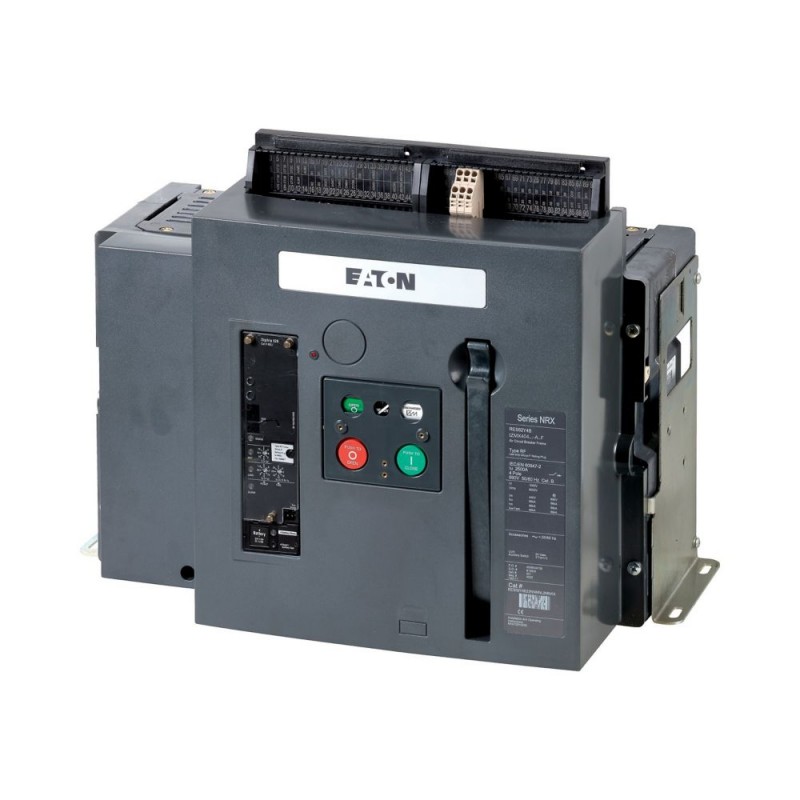

IZMX40N4-A10F 149886 RES8104B22-NMNN2MN1X EATON ELECTRIC NMNN2MN1X RES8104B22-breaker, 4P, 1000A, fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40N4-A10F 149886 RES8104B22-NMNN2MN1X EATON ELECTRIC NMNN2MN1X RES8104B22-breaker, 4P, 1000A, fixo

IZMX40N4-A10F

149886

RES8104B22-NMNN2MN1X

EATON-MOELLER

NMNN2MN1X RES8104B22-breaker, 4P, 1000A, fixo

Disjuntor automático, 4p, 1000A, fixo

Disjuntor IZMX40 (disjuntores de ar/interruptores-seccionadores), 4 pólos, Faixa de corrente: até 4000 A, corrente nominal = corrente nominal ininterrupta (In = Iu): 1000 A, capacidade nominal máxima de interrupção de curto-circuito de até 440 V/690 V 42/42 (Icu): 85 kA, capacidade nominal de interrupção de serviço de curto-circuito de até 440 V / 690 V 42/42 (Ics): 85 kA, Liberação de sobrecarga, mín. ( Ir): 500 A, Liberação de sobrecarga, máx. ( Ir): 1000 A, Tipo de instalação: Fixo, Padrão/Aprovação: IEC, Função de proteção: Proteção do sistema

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Ar disjuntores/chaves seccionadoras
A gama de produtos
 Abrir disjuntores
Faixa De Corrente
 Até 4000 A
Função de proteção
 Sistema de proteção
Tipo de instalação
 Fixo
Construção de tamanho
 IZMX40
O sistema de liberação
 Versão eletrônica
Padrão/Aprovação
 IEC
Número de pólos
 4 pólos
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1000
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz
 Eucu kA 85
Capacidade de interrupção Ics para 440 V, 50/60 Hz
 Eucs kA 85
Sobrecarga de lançamento, min.
 Eur Um 500
Sobrecarga de lançamento, max.
 Eur Um 1000
Não-atrasada
 Eueu= Eunna de na 2 - 12
Notasna de na

Principais terminais devem ser separadamente encomendados.

Dados técnicos
Geral
Normas
 IEC/EN 60947
Temperatura ambiente
Armazenamento
 na de na °C -40 - +70
De funcionamento (aberto)
 °C -25 - +70
Posição de montagem
 >
>
Categoria de utilização
 B
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
Direção de alimentação de entrada
 conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1000
Nominal ininterrupta de corrente a 50 °C
 Euu Um 1000
Nominal ininterrupta de corrente a 60 °C
 Euu Um 1000
Avaliado ininterrupto atual, a 70 °C
 Euu Um 1000
Tensão de resistência a impuso nominal
 Uimp V AC 12000
Tensão nominal de operação
 Ue V AC 690
Utilizar a energia elétrica de redes de até U = 440 V
 EuELE kA 57.6
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V 1000
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de
 Eucm
até 440 V, 50/60 Hz
 Eucm kA 187
até 690 V 50/60 Hz
 Eucm kA 166
Nominal de curta duração admissível corrente 50/60 Hz
t = 1 s
 Eucw kA 85
t = 3 s
 Eucw kA 66
Nominal de interrupção de curto-circuito capacidade que eucn
 Eucn
IEC/EN 60947 sequência operacional IcuO-t-CO
até 240 V, 50/60 Hz
 Eucu kA 85
até 440 V, 50/60 Hz
 Eucu kA 85
até 690 V 50/60 Hz
 Eucu kA 75
IEC/EN 60947 sequência operacional IcsO-t-CO-t-CO
até 240 V, 50/60 Hz
 Eucs kA 85
até 440 V, 50/60 Hz
 Eucs kA 85
até 690 V 50/60 Hz
 Eucs kA 75
Horários de funcionamento
Atraso do fechamento através de mola de liberação
 ms 35
A abertura Total do atraso através de shunt de lançamento
 ms 22
A abertura Total do atraso através de subtensão
 ms 37
A abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera)
 ms 45
Frequência máxima
 Operações/h 60
Dissipação de calor em corrente nominal eun
A montagem fixa
 W 40
Peso
A montagem fixa
3-pólo
 kg 43
4-pólo
 kg 56
Terminal de capacidades
Barra de cobre
A montagem fixa
Preto
 mm 1 x 60 x 10
Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.
na de na

na de na
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 1000
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 40
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um 1000
Tensão nominal
 V 690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA 85
Sobrecarga de lançamento configuração atual
 Um 500 - 1000
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um 0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 2000 - 12000
Integrado de proteção contra falha de aterramento
 Nenhum
Tipo de conexão elétrica do circuito principal
 Ligação ferroviária
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
 Nenhum
Trilho DIN (cartola trilho de montagem opcionais
 Nenhum
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 2
Desligado indicador disponível
 Sim
Com menos de liberação de tensão
 Nenhum
Número de pólos
 4
A posição de conexão para o principal circuito de corrente
 Do lado de trás
Tipo de elemento de controle
 Botão de pressão
Completo do dispositivo com unidade de proteção
 Sim
Motor da unidade integrada
 Nenhum
O Motor de acionamento opcional
 Sim
Grau de proteção (IP)
 IP20

ETIM for 149886 Componentes industriais para Baixa Tensão (EC000228)
Característica Valor
Corrente permanente nominal Iu (EF001389) 1000 A
Intervalo de tensões especificadas (EF003977) 690 V
Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) 85 kA
Configuração de corrente da proteção contra sobrecargas (EF002336) 500 A
Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) 0 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 2000 A
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Proteção integrada de falta à terra (EF007296) Não
Tipo de conexão elétrica do circuito principal (EF006819) Conexão em calha
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem em calha DIN (calha superior) opcional (EF008904) Não
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 2
Relé de sinalização de gatilho disponível (EF007006) Sim
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 4
Posição de conexão do circuito de corrente principal (EF006671) Traseira
Tipo de elemento de controlo (EF006976) Tecla de pressão
Dispositivo completo com unidade de proteção (EF008906) Sim
Acionamento do motor integrado (EF006697) Não
Acionamento do motor opcional (EF007386) Sim
Grau de proteção (IP) (EF005474) IP20
