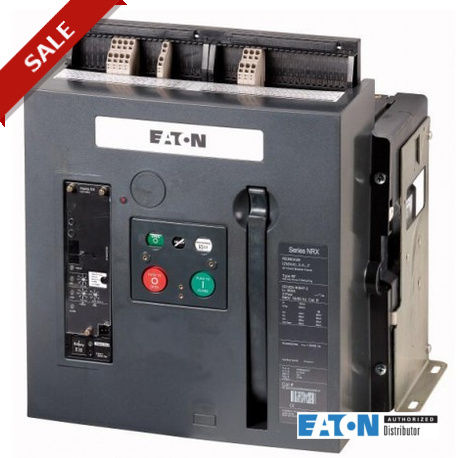

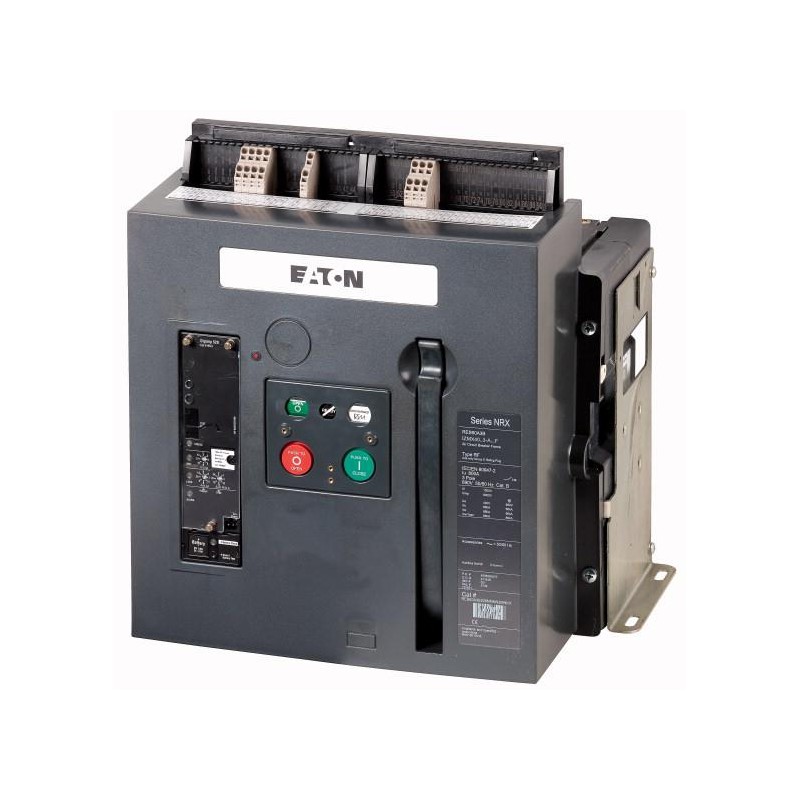

IZMX40N3-A20F 149697 EATON ELECTRIC RES8203B22MNMNN2MN1X disjuntor, 3P, 2000A, fixo
IZMX40N3-A20F
149697
EATON-MOELLER
RES8203B22MNMNN2MN1X disjuntor, 3P, 2000A, fixo
Disjuntor IZMX40 (disjuntores de ar/chaves seccionadoras), 3 pólos, Faixa de corrente: até 4000 A, corrente nominal = corrente nominal ininterrupta (In = Iu): 2000 A, capacidade nominal máxima de interrupção de curto-circuito de até 440 V/690 V 42/42 (Icu): 85 kA, capacidade nominal de serviço de interrupção de curto-circuito de até 440 V / 690 V 42/42 (Ics): 85 kA, Liberação de sobrecarga, mín.( Ir): 1000 A, Liberação de sobrecarga, máx.( Ir): 2000 A, Tipo de instalação: Fixo, Padrão/Aprovação: IEC, Função de proteção: Proteção do sistema
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲A gama de produtos | Ar disjuntores/chaves seccionadoras | ||
A gama de produtos | Abrir disjuntores | ||
Faixa De Corrente | Até 4000 A | ||
Função de proteção | Sistema de proteção | ||
Tipo de instalação | Fixo | ||
Construção de tamanho | IZMX40 | ||
O sistema de liberação | Versão eletrônica | ||
Padrão/Aprovação | IEC | ||
Número de pólos | 3 pólo | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
| opcionalmente fittable pelo usuário com acessórios abrangente | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 2000 |
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz | Eucu | kA | 85 |
Capacidade de interrupção Ics para 440 V, 50/60 Hz | Eucs | kA | 85 |
Sobrecarga de lançamento, min. | Eur | Um | 1000 |
Sobrecarga de lançamento, max. | Eur | Um | 2000 |
Não-atrasada | |||
| Geral | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Armazenamento | na de na | °C | -40 - +70 |
De funcionamento (aberto) | °C | -25 - +70 | |
Posição de montagem | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 2000 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 150 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
| De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010]) | |||
Avaliado permanente de corrente Ui | Um | 2000 | |
Tensão nominal | V | 690 - 690 | |
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz | kA | 85 | |
Sobrecarga de lançamento configuração atual | Um | 1000 - 2000 | |
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento | Um | 0 - 0 | |
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento | Um | 4000 - 24000 | |
Integrado de proteção contra falha de aterramento | Nenhum | ||
Tipo de conexão elétrica do circuito principal | Ligação ferroviária | ||
Construção de dispositivos | Construído-em dispositivo fixo construído-em técnica de | ||
Adequado para calha DIN (cartola trilho de montagem | Nenhum | ||
Trilho DIN (cartola trilho de montagem opcionais | Nenhum | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato | 2 | ||
Desligado indicador disponível | Sim | ||
Com menos de liberação de tensão | Nenhum | ||
Número de pólos | 3 | ||
A posição de conexão para o principal circuito de corrente | Do lado de trás | ||
Tipo de elemento de controle | Botão de pressão | ||
Completo do dispositivo com unidade de proteção | Sim | ||
Motor da unidade integrada | Nenhum | ||
O Motor de acionamento opcional | Sim | ||
Grau de proteção (IP) | IP20 | ||
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 2000 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Traseira |
| Dispositivo completo com unidade de proteção (EF008906) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Não |
