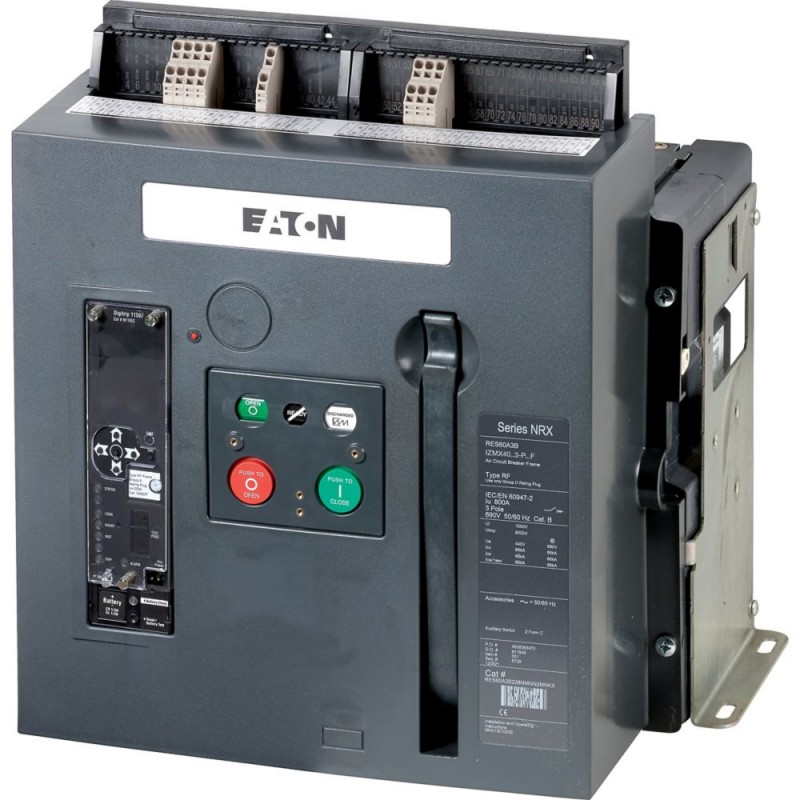

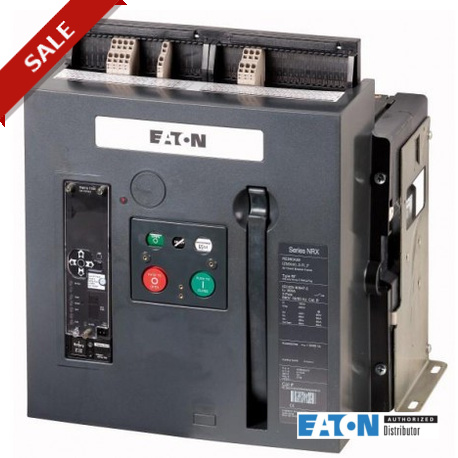

IZMX40B3-P12F 149687 EATON ELECTRIC NMNN2MN1X RES6133B12-breaker, 3P, 1250A, fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40B3-P12F 149687 EATON ELECTRIC NMNN2MN1X RES6133B12-breaker, 3P, 1250A, fixo

IZMX40B3-P12F

149687

EATON-MOELLER

NMNN2MN1X RES6133B12-breaker, 3P, 1250A, fixo

Disjuntor IZMX40 (disjuntores/interruptores-seccionadores de ar), 3 polos, Faixa de corrente: Até 4000 A, Corrente nominal = corrente nominal ininterrupta ( In = Iu): 1250 A, até 440 V 50/60 Hz ( Icu): 66 kA, até 440 V 50/60 Hz ( Ics): 66 kA, Desconexão por sobrecarga, mín. ( Ir): 625 A, Liberação por sobrecarga, máx. ( Ir): 1250 A, Tipo de instalação: Fixo, Padrão/Aprovação: IEC, Função de proteção: Proteção profissional

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Ar disjuntores/chaves seccionadoras
A gama de produtos
 Abrir disjuntores
Faixa De Corrente
 Até 4000 A
Função de proteção
 Proteção profissional
Tipo de instalação
 Fixo
Construção de tamanho
 IZMX40
O sistema de liberação
 Versão eletrônica
Padrão/Aprovação
 IEC
Número de pólos
 3 pólo
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
indicado para a zona de seletividade
adequado para a comunicação
com o sistema integrado de monitor
com o teste integrado possibilidade
com LCD gráfico de exibição de cor
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1250
até 440 V, 50/60 Hz
 Eucu kA 66
até 440 V, 50/60 Hz
 Eucs kA 66
Sobrecarga de lançamento, min.
 Eur Um 625
Sobrecarga de lançamento, max.
 Eur Um 1250
Não-atrasada
Geral
Normas
 IEC/EN 60947
Temperatura ambiente
Armazenamento
 na de na °C -25 - +70 (dispositivo com visor LCD -20 - +70)
De funcionamento (aberto)
 °C -25 - +70 (dispositivo com visor LCD -20 - +70)
Posição de montagem
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 1250
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 90
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um 1250
Tensão nominal
 V 690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA 66
Sobrecarga de lançamento configuração atual
 Um 625 - 1250
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um 2500 - 12500
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 2500 - 15000
Integrado de proteção contra falha de aterramento
 Nenhum
Tipo de conexão elétrica do circuito principal
 Ligação ferroviária
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
 Nenhum
Trilho DIN (cartola trilho de montagem opcionais
 Nenhum
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 2
Desligado indicador disponível
 Sim
Com menos de liberação de tensão
 Nenhum
Número de pólos
 3
A posição de conexão para o principal circuito de corrente
 Do lado de trás
Tipo de elemento de controle
 Botão de pressão
Completo do dispositivo com unidade de proteção
 Sim
Motor da unidade integrada
 Nenhum
O Motor de acionamento opcional
 Sim
Grau de proteção (IP)
 IP20

ETIM for 149687 Componentes industriais para Baixa Tensão (EC000228)
Característica Valor
Corrente permanente nominal Iu (EF001389) 1250 A
Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) 66 kA
Configuração de corrente da proteção contra sobrecargas (EF002336) 625 A
Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) 2500 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 2500 A
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Proteção integrada de falta à terra (EF007296) Não
Tipo de conexão elétrica do circuito principal (EF006819) Conexão em calha
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem em calha DIN (calha superior) opcional (EF008904) Não
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 2
Relé de sinalização de gatilho disponível (EF007006) Sim
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Posição de conexão do circuito de corrente principal (EF006671) Traseira
Tipo de elemento de controlo (EF006976) Tecla de pressão
Dispositivo completo com unidade de proteção (EF008906) Não
Acionamento do motor integrado (EF006697) Não
Acionamento do motor opcional (EF007386) Sim
Grau de proteção (IP) (EF005474) IP20
