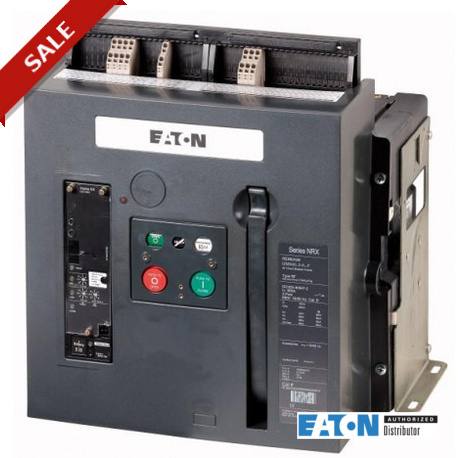

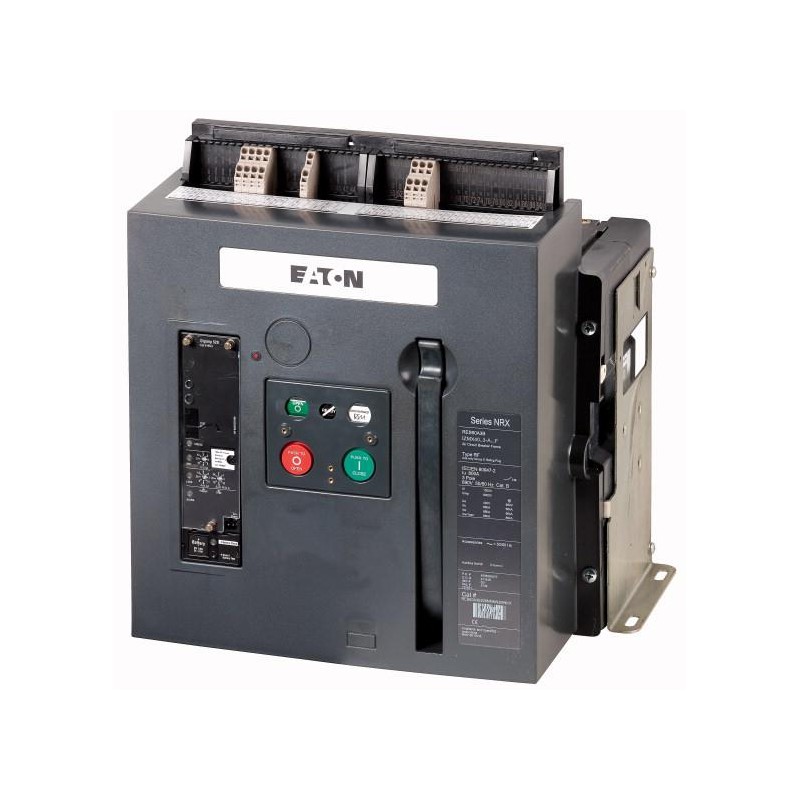

IZMX40B3-A08F 149421 EATON MOELLER NMNN2MN1X RES6083B22-breaker, 3P, 800A, fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40B3-A08F 149421 EATON MOELLER NMNN2MN1X RES6083B22-breaker, 3P, 800A, fixo

IZMX40B3-A08F

149421

EATON - MOELLER

Disponível

Envio hoje

NMNN2MN1X RES6083B22-breaker, 3P, 800A, fixo

Mais detalhes


Disjuntores

Produtos descontinuados ou de baixo orçamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

* Este artigo é obsoleto. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Ar disjuntores/chaves seccionadoras
A gama de produtos
  Abrir disjuntores
Faixa De Corrente
  Até 4000 A
Função de proteção
  Sistema de proteção
Tipo de instalação
  Fixo
Construção de tamanho
  IZMX40
O sistema de liberação
  Versão eletrônica
Padrão/Aprovação
  IEC
Número de pólos
  3 pólo
Grau de Proteção
  IP20 IP55, com tampa de proteção, IP41 vedação da porta frame

  opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm800
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz
EucukA66
Capacidade de interrupção Ics para 440 V, 50/60 Hz
EucskA66
Sobrecarga de lançamento, min.
EurUm400
Sobrecarga de lançamento, max.
EurUm800
Não-atrasada
Geral
Normas
  IEC/EN 60947
Temperatura ambiente

Armazenamento
na de na°C-40 - +70
De funcionamento (aberto)
 °C-25 - +70
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm800
Equipamento de dissipação de calor, dependente da corrente
PvidW35
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um800
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA66
Sobrecarga de lançamento configuração atual
 Um400 - 800
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um1600 - 9600
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Ligação ferroviária
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  2
Desligado indicador disponível
  Sim
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  Do lado de trás
Tipo de elemento de controle
  Botão de pressão
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20

Datasheet - PDF

Title:Language:Size:Type:
pdf-RES6083B22-NMNN2MN1X Circuit-breaker, 3p, 800 A, fixed - EATON - IZMX40B3-A08F - 149421English264 Kbytespdf-RES6083B22-NMNN2MN1X Circuit-breaker, 3p, 800 A, fixed - EATON - IZMX40B3-A08F - 149421
