IZMX16H3-V12F
123399
EATON-MOELLER
1

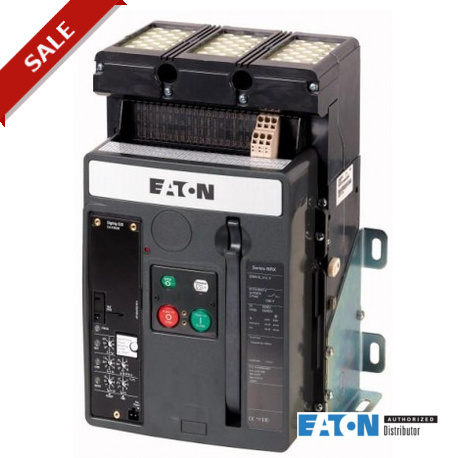

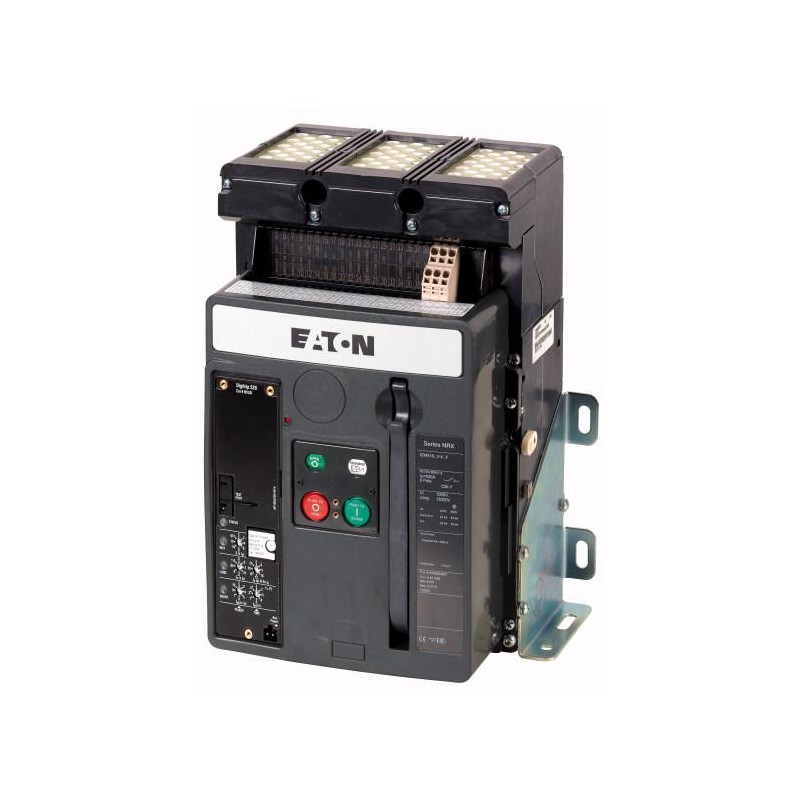

interruptor automático, 3P, 1250A, fixo
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Ar disjuntores/chaves seccionadoras | ||
A gama de produtos | Abrir disjuntores | ||
Faixa De Corrente | Até 4000 A | ||
Função de proteção | Seletiva de operação | ||
Tipo de instalação | Fixo | ||
Construção de tamanho | IZMX16 | ||
O sistema de liberação | Versão eletrônica | ||
Padrão/Aprovação | IEC | ||
Número de pólos | 3 pólo | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
indicado para a zona de seletividade opcionalmente fittable pelo usuário com acessórios abrangente | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 1250 |
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz | Eucu | kA | 65 |
Capacidade de interrupção Ics para 440 V, 50/60 Hz | Eucs | kA | 50 |
Sobrecarga de lançamento, min. | Eur | Um | 625 |
Sobrecarga de lançamento, max. | Eur | Um | 1250 |
Não-atrasada | Eueu= Eunna de na | 2 - 12, FORA | |
Atraso | Eusd= Eurna de na | 2 - 10 | |
Notasna de na Principais terminais não estão incluídas, devem ser encomendados separadamente. |
Geral | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Armazenamento | na de na | °C | -40 - +70 |
De funcionamento (aberto) | °C | -25 - +70 | |
Posição de montagem | > | ||
> | |||
Categoria de utilização | B | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
Direção de alimentação de entrada | conforme necessário | ||
Principal a realização de caminhos | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 1250 |
Nominal ininterrupta de corrente a 50 °C | Euu | Um | 1250 |
Nominal ininterrupta de corrente a 60 °C | Euu | Um | 1250 |
Avaliado ininterrupto atual, a 70 °C | Euu | Um | 1250 |
Tensão de resistência a impuso nominal | Uimp | V AC | 12000 |
Tensão nominal de operação | Ue | V AC | 690 |
Utilizar a energia elétrica de redes de até U = 440 V | EuELE | kA | 23 |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de isolamento nominal | Ueu | V | 1000 |
Capacidade de comutação de | |||
Nominal de curto-circuito capacidade de tomada de | Eucm | ||
até 440 V, 50/60 Hz | Eucm | kA | 137 |
até 690 V 50/60 Hz | Eucm | kA | 88 |
Nominal de curta duração admissível corrente 50/60 Hz | |||
t = 1 s | Eucw | kA | 42 |
Nominal de interrupção de curto-circuito capacidade que eucn | Eucn | ||
IEC/EN 60947 sequência operacional IcuO-t-CO | |||
até 240 V, 50/60 Hz | Eucu | kA | 85 |
até 440 V, 50/60 Hz | Eucu | kA | 65 |
até 690 V 50/60 Hz | Eucu | kA | 42 |
IEC/EN 60947 sequência operacional IcsO-t-CO-t-CO | |||
até 240 V, 50/60 Hz | Eucs | kA | 65 |
até 440 V, 50/60 Hz | Eucs | kA | 50 |
até 690 V 50/60 Hz | Eucs | kA | 42 |
Horários de funcionamento | |||
Atraso do fechamento através de mola de liberação | ms | 30 | |
A abertura Total do atraso através de shunt de lançamento | ms | 25 | |
A abertura Total do atraso através de subtensão | ms | 50 | |
A abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera) | ms | 25 | |
Tempo de vida | S | ||
Vida útil mecânica | Ciclos de comutação (ON/OFF) | 12500 | |
Vida útil, mecânico de manutenção | Ciclos de comutação (ON/OFF) | 20000 | |
Vida útil elétrica | Ciclos de comutação (ON/OFF) | 10000 | |
Vida útil, com manutenção elétrica | Ciclos de comutação (ON/OFF) | 10000 | |
Frequência máxima | Operações/h | 60 | |
Dissipação de calor em corrente nominal eun | |||
A montagem fixa | W | 132 | |
Peso | |||
A montagem fixa | |||
3-pólo | kg | 19 | |
4-pólo | kg | 24 | |
Terminal de capacidades | |||
Barra de cobre | |||
A montagem fixa | |||
Preto | mm | 2 x 5 x 80 | |
As gavetas extraíveis | |||
Preto | mm | 2 x 5 x 80 | |
Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações. | |||
na de na na de na |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 1250 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 132 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010]) | |||
Avaliado permanente de corrente Ui | Um | 1250 | |
Tensão nominal | V | 690 - 690 | |
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz | kA | 65 | |
Sobrecarga de lançamento configuração atual | Um | 625 - 1250 | |
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento | Um | 2500 - 12500 | |
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento | Um | 2500 - 15000 | |
Integrado de proteção contra falha de aterramento | Nenhum | ||
Tipo de conexão elétrica do circuito principal | Ligação ferroviária | ||
Construção de dispositivos | Construído-em dispositivo fixo construído-em técnica de | ||
Adequado para calha DIN (cartola trilho de montagem | Nenhum | ||
Trilho DIN (cartola trilho de montagem opcionais | Nenhum | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato | 2 | ||
Desligado indicador disponível | Sim | ||
Com menos de liberação de tensão | Nenhum | ||
Número de pólos | 3 | ||
A posição de conexão para o principal circuito de corrente | Do lado de trás | ||
Tipo de elemento de controle | Botão de pressão | ||
Completo do dispositivo com unidade de proteção | Sim | ||
Motor da unidade integrada | Nenhum | ||
O Motor de acionamento opcional | Sim | ||
Grau de proteção (IP) | IP20 |
