> EATON - MOELLER>Quadro Aberto de Disjuntores Automáticos >INX40B3-32F-1 184046 4398408 ELECTRIC Int.-Suporte,3P,3200A,fixo
Produto anterior Próximo produto

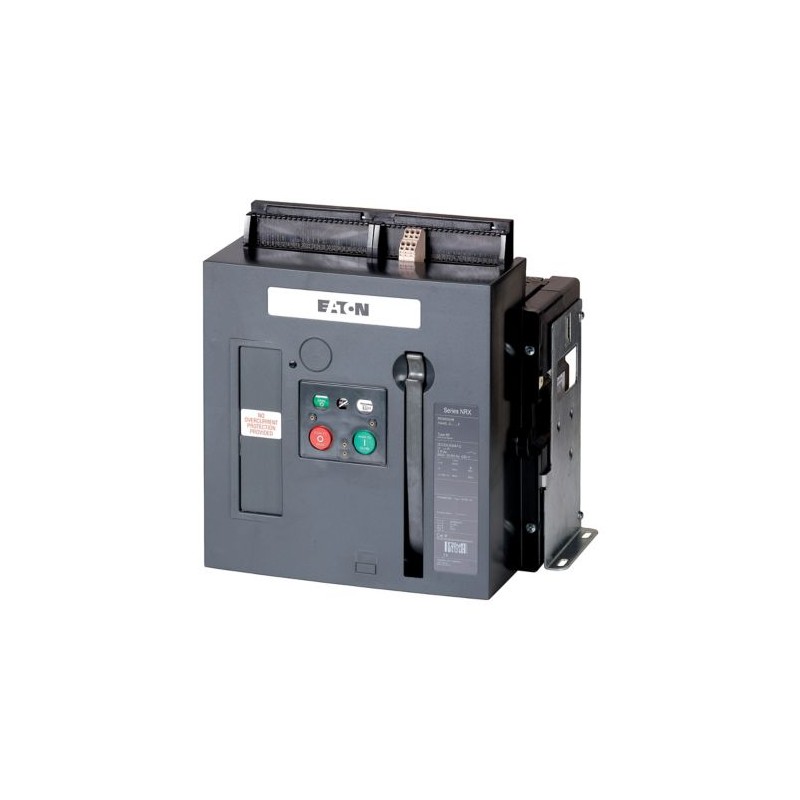

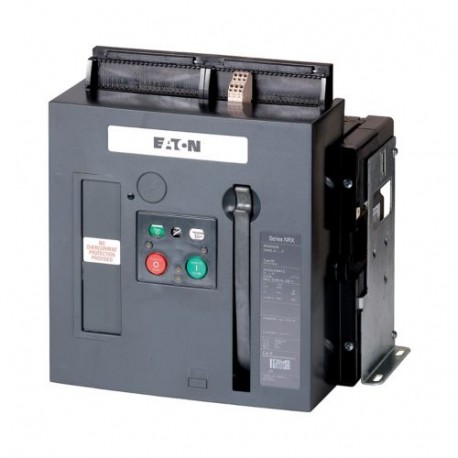

INX40B3-32F-1 184046 4398408 EATON ELECTRIC Int.-Suporte,3P,3200A,fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

INX40B3-32F-1 184046 4398408 EATON ELECTRIC Int.-Suporte,3P,3200A,fixo

INX40B3-32F-1

184046

4398408

EATON-MOELLER

Int.-Suporte,3P,3200A,fixo

Int.-Seccionador, 3P, 3200A, fixo

Interruptor seccionador, 3 polos, 3200A, desprotegido, IEC, fixo

Mais detalhes


Quadro Aberto de Disjuntores Automáticos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $13,830.02
Preço unitário: $13,830.02

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Interruptor-seccionador, 3 pólos, 3200A, sem proteção, IEC, Fixo
Abrir interruptores-seccionadores, seccionadora, Número de pólos 3 pólos, corrente Nominal = nominal ininterrupta corrente de 3200 A, função de Proteção sem proteção, Padrão/Aprovação IEC, tipo de Instalação Fixa

Programa de entrega

A gama de produtos
Ar disjuntores/chaves seccionadoras
A gama de produtos
Abrir interruptores-seccionadores
Faixa De Corrente
Até 4000 A
Função de proteção
sem proteção
Tipo de instalação
Fixo
Construção de tamanho
INX40
O sistema de liberação
sem lançamentos
Padrão/Aprovação
IEC
Número de pólos
3 pólo
Grau de Proteção
IP31 com selos de porta, IP55, com capa protetora
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
3200 Um
Nominal de estabelecimento em curto-circuito com capacidade de até 440V/690 V 42/42 [eucm]
145 kA
Nominal de curta-corrente de resistência de tempo t =1 s [Icw]
66 kA
Nominal de curta-corrente de resistência de tempo t =3 s [Icw]
53 kA

Dados técnicos

Geral
Normas
IEC/EN 60947
Temperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
Temperatura ambienteTemperatura ambiente
-25 - +70 °C
Posição de montagem
123N098123N099
Categoria de utilização
B
Grau de Proteção
IP31 com selos de porta, IP55, com capa protetora
Direção de alimentação de entrada
conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
3200 Um
Nominal ininterrupta de corrente a 50 °C [Iu]
3200 Um
Nominal ininterrupta de corrente a 60 °C [Iu]
3200 Um
Avaliado ininterrupto atual, a 70 °C [Iu]
3200 Um
Nominal de impulso atmosférico tensão [Uimp]
12000 V AC
Tensão operacional nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de [eucm]até 440 V, 50/60 Hz [eucm]
145 kA
Nominal de curto-circuito capacidade de tomada de [eucm]até 690 V 50/60 Hz [eucm]
145 kA
Horários de funcionamentoAtraso do fechamento através de mola de liberação
30 ms
Horários de funcionamentoA abertura Total do atraso através de shunt de lançamento
35 ms
Horários de funcionamentoA abertura Total do atraso através de subtensão
40 ms
Tempo de vidaVida útil mecânica [ciclos de Comutação (ON/OFF)]
Dez mil
Tempo de vidaVida útil, mecânico de manutenção [ciclos de Comutação (ON/OFF)]
20000.
Tempo de vidaVida útil elétrica [ciclos de Comutação (ON/OFF)]
Cinco mil
Tempo de vidaVida útil elétrica com custos de manutenção de ciclos de Chaveamento (ON/OFF)]
10000.
Frequência máximaA máxima freqüência de operação [de Operações/h]
Sessenta
Dissipação de calor em corrente nominal eunA montagem fixa
385 W
Peso
A montagem fixa3-pólo
43 kg
Terminal de capacidades
Barra de cobreA montagem fixaPreto
3 x 80 x 10 mm
Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
3200 Um
Equipamento de dissipação de calor, dependente da corrente [Pvid]
385 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Sim
Versão de manutenção/serviço interruptor
Nenhum
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Nenhum
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Max. nominal tensão de operação Ue CA
690 V
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
3200 Um
Avaliado permanente de corrente AC-23, 400 V
Um
Avaliado permanente de corrente AC-21, 400 V
0
Nominal de operação de alimentação em AC-3, 400 V
0 kW
Nominal de curta duração admissível corrente lcw
66 kA
Nominal de operação de alimentação em AC-23, 400 V
0 kW
De alimentação de comutação em 400 V
0 kW
Condicionado nominal corrente de curto-circuito Iq
144 kA
Número de pólos
Três
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Dois
O Motor de acionamento opcional
Sim
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Sim
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Sim
Adequado para intermediário de montagem
Nenhum
Cor do elemento de controle
Verde
Tipo de elemento de controle
Botão de pressão
Interlockable
Sim
Tipo de conexão elétrica do circuito principal
Ligação ferroviária
Grau de proteção (IP), airbag lateral
IP31
Grau de proteção (NEMA)

Dimensões

1230DIM-400
① Porta
② Da superfície de Contato do flange de terminal

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
