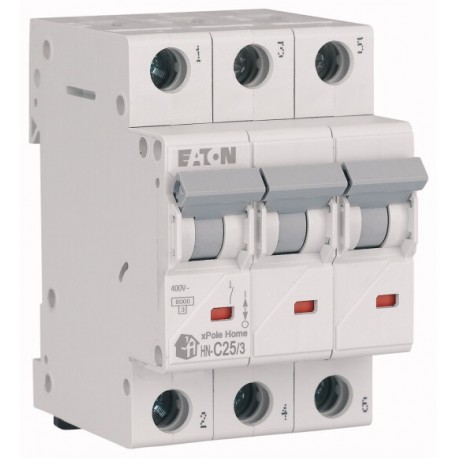

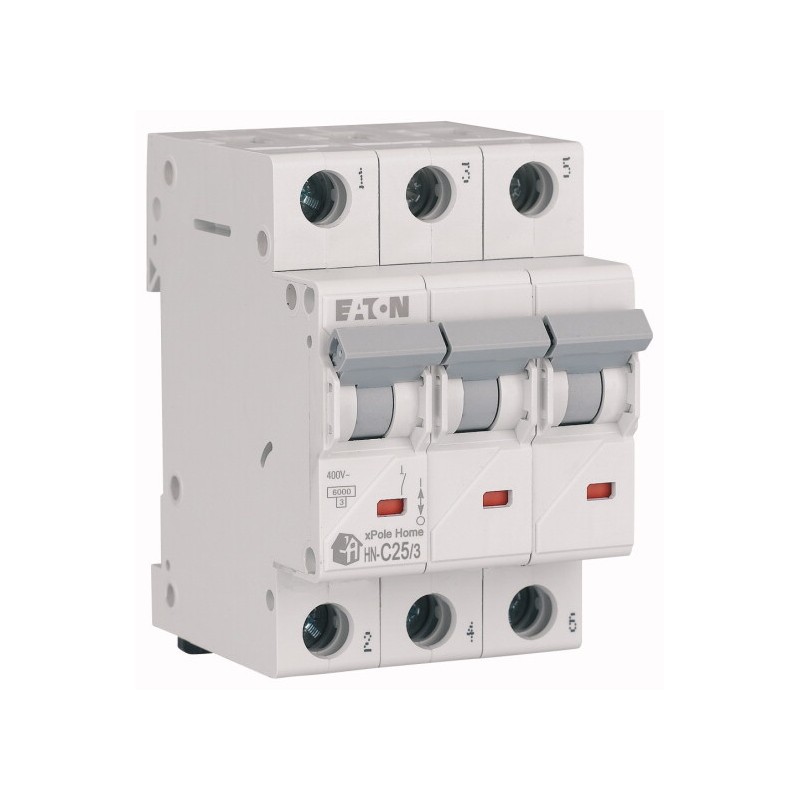

Dados técnicos para verificação de projeto
Corrente operacional nominal para a dissipação de calor especificada [In]
25 A
Dissipação de calor por polo, dependente de corrente [Pvinha]
0 W
Dissipação de calor do equipamento, dependente da corrente [Pvinha]
9.4 W
Dissipação de calor estática, não dependente da corrente [PVs]
0 W
Capacidade de dissipação de calor [Pinsulto]
0 W
Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+75 °C
linear, de +1 °C, resulta em redução de 0,5% na capacidade de carga atual
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.
