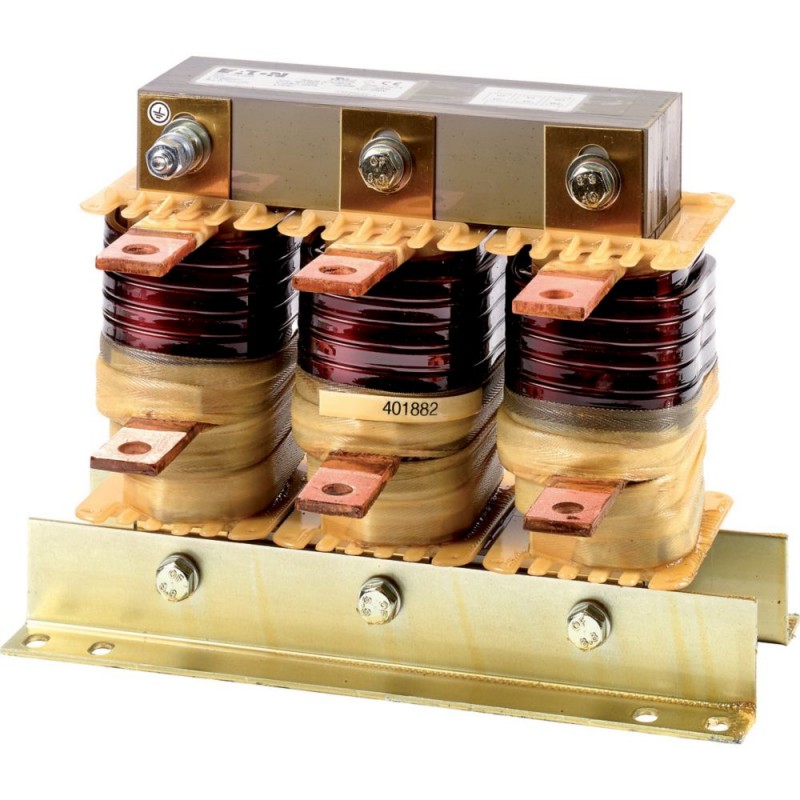

DX-LM3-303 169146 Y7-169146 EATON ELECTRIC bobina de fase de motor
DX-LM3-303
169146
Y7-169146
EATON-MOELLER
bobina de fase de motor
Reator Trifásico do Motor 750 V 303 A
Eaton DX Motor choke, three-phase, 750 V + 0% (0 - 400 Hz), V AC, 303 A, 0.15 mH
Indutor de motor para inversores de frequência variável
Aparelhos elétricos de baixa tensão > Bobina para baixa tensão
Conversores de Frequência Power XL
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲General specifications
| Product Name | Eaton DX Motor choke |
| Catalog Number | 169146 |
| EAN | 4015081656240 |
| Product Length/Depth | 600 mm |
| Product Height | 750 mm |
| Product Width | 800 mm |
| Product Weight | 48.7 kg |
| Certifications | UL File No.: E167225 CE VDE 0570 Part 2-20/2001-04 IEC/EN61800-5 UL Certified by UL for use in Canada UL 508C UL Category Control No.: XPTQ2, XPTQ8 CSA IEC/EN 61558-2-20-2000 UL report applies to both US and Canada CSA-C22.2 No. 14 IEC/EN61800-3 |
| Model Code | DX-LM3-303 |
Especificações do produto
| Used with | DA1 DG1 |
| Product Category | Accessories |
| Suitable as | Output reactance coil |
| 10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. |
| 10.11 Short-circuit rating | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.12 Electromagnetic compatibility | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
| 10.2.2 Corrosion resistance | Meets the product standard's requirements. |
| 10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard's requirements. |
| 10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard's requirements. |
| 10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects | Meets the product standard's requirements. |
| 10.2.4 Resistance to ultra-violet (UV) radiation | Meets the product standard's requirements. |
| 10.2.5 Lifting | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.6 Mechanical impact | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.7 Inscriptions | Meets the product standard's requirements. |
| 10.3 Degree of protection of assemblies | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.4 Clearances and creepage distances | Meets the product standard's requirements. |
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. |
| 10.8 Connections for external conductors | Is the panel builder's responsibility. |
| 10.9.2 Power-frequency electric strength | Is the panel builder's responsibility. |
| 10.9.3 Impulse withstand voltage | Is the panel builder's responsibility. |
| 10.9.4 Testing of enclosures made of insulating material | Is the panel builder's responsibility. |
| Fitted with: | Connection lugs PE stud |
| Altitude | Max. 5000 m with current reduction Max. 1000 m |
| Ambient operating temperature - max | 40 °C |
| Ambient operating temperature - min | -25 °C |
| Rated frequency - max | 400 Hz |
| Rated frequency - min | 0 Hz |
| Rated inductance | 0.15 mH |
| Ambient storage temperature - max | 85 °C |
| Ambient storage temperature - min | -25 °C |
| Bore diameter | 14 mm |
| Equipment heat dissipation, current-dependent Pvid | 685 W |
| Heat dissipation capacity Pdiss | 0 W |
| Heat dissipation per pole, current-dependent Pvid | 0 W |
| Number of phases | 3 |
| Mounting position | Suspended horizontally Standing vertically Free surrounding areas > 50 mm |
| Connection lug | Cu 40 x 5 mm² |
| Duty factor | 100 % |
| Degree of protection | IP20 NEMA Other |
| Relative short-circuit voltage | 15.1 % |
| Insulation class | F |
| Rated operational voltage (Ue) - max | 750 V |
| Rated operational current (Ie) - max | 303 A |
| Rated operational current (Ie) - min | 303 A |
| Number of poles | Three-pole |
| Operating temperature details | -25 - 40 °C (up to 70 °C with current derating) |
| Rated operational current for specified heat dissipation (In) | 303 A |
| Static heat dissipation, non-current-dependent Pvs | 0 W |
| Voltage rating - max | 480 V |
| Vibration resistance | 10 - 55 Hz, 0.35 mm 0 - 150 Hz, 1 g |
| Permissible connection voltage | Max. 550 V AC (0 - 400 Hz) |
| Power loss | 685 W (3 kHz) |
| Shock resistance | Shock duration: 11 ms 3 shocks |
| Suitable for | Branch circuits, (UL/CSA) |
| Switching frequency | 3 kHz |
| Tightening torque | 15.5 Nm, Screw terminals |
| Característica | Valor |
|---|---|
| Adequado como bobina de supressão de interferência (EF007230) | Não |
| Adequado como bobina de reatância líquida (EF007234) | Não |
| Adequado como bobina de reatância de comutação (EF007233) | Não |
| Adequado como filtro de ondulação (EF007232) | Não |
| Adequado como bobina de reatância de saída (EF007227) | Sim |
| Número de polos, lado primário (EF007403) | 3 |
| Frequência nominal do relógio (EF007502) | 3 kHz |
| Frequência nominal de operação (EF007024) | 0 Hz |
| Máx. tensão nominal de operação Ue (EF007357) | 750 V |
| Corrente nominal em CA (EF007500) | 303 A |
| Máx. corrente nominal (Ith) na tensão nominal DC (EF007359) | 0 A |
| Indutância estipulada (EF007291) | 0.15 mH |
| Grau de proteção (IP) (EF005474) | IP20 |
| Tensão relativa de curto-circuito (EF007452) | 15.1 % |
| Frequência de ressonância (EF007455) | 0 Hz |
| Grau de proteção (NEMA) (EF011959) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DX-LM3-303 Y7-169146 169146 ES_269490.pdf | 1 Mbytes |
|
