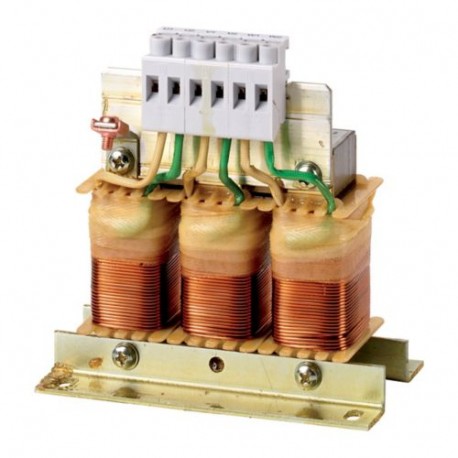

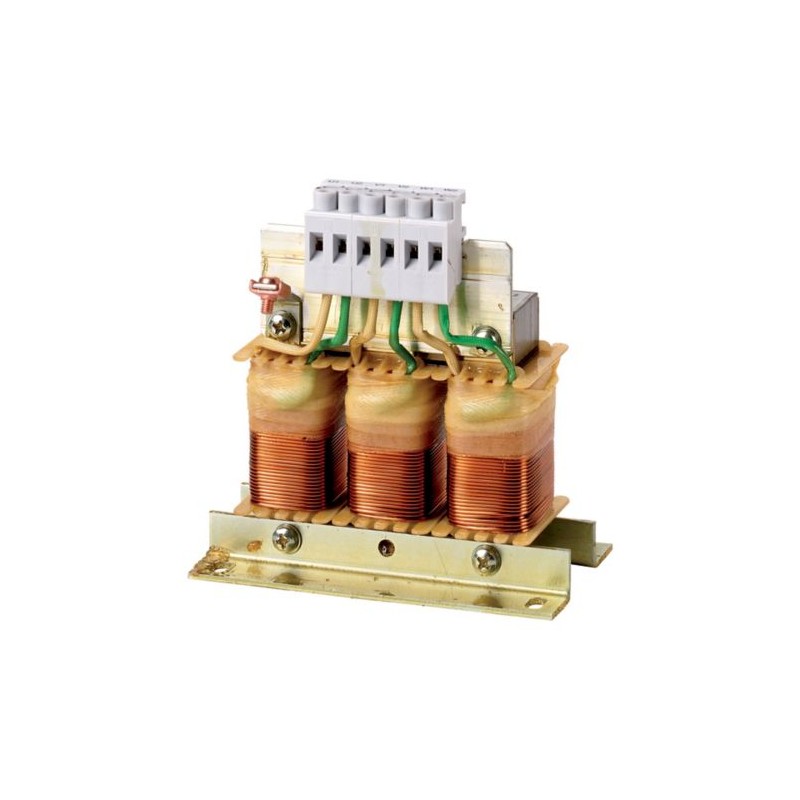

DX-LM3-050 269544 EATON ELECTRIC Motor AC bobina 50A / 0,6mHr
DX-LM3-050
269544
EATON-MOELLER
Motor AC bobina 50A / 0,6mHr
Disjuntores de baixa tensão > Bobina para baixa tensão
Conversores de Frequência Eaton
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲O Motor engasgar, trifásico, 750 V + 0% (0 - 400 Hz) V AC, 50 A, 0.6 mH
Três fases do motor engasgar max. admissível da tensão de alimentação de 750V AC corrente operacional nominal 50A reator de 0,6 mH
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Motor engasga
Descrição
três fases
Para uso com
DC1, DA1, DG1, SVX, SPX
Max. ligação à tensão admissível
750 V + 0% (0 - 400 Hz) V AC
Corrente operacional nominal [eue]
50 Um
Indutância [L]
0.6 mH
max. dissipação de calor (freqüência de pulso)
(12 kHz) [Pv]
168 W
Dados técnicos
Geral
Normas
IEC/EN 61558-2-20-2000, VDE 0570 Parte 2-20/2001-04, UL, CSA
Temperatura de operação
-25 a +40, até 70 com uma corrente de dissipação de calor (consulte a nota) °C
Temperatura de armazenamento [ϑ]
-25 - +85 °C
Mecânica, resistência ao choque
11 msDois/15
3 choques g
3 choques g
Resistência à vibração
1 (0 - 150 Hz) g
Vibração
0,35 mm 10 a 55 Hz
Altitude
0 – 1000 acima do nível do mar, até 5000 com redução de corrente (ver notas) m
Posição de montagem
De pé na vertical, suspensa horizontalmente
Livre arredores
< 50 MM
Grau de Proteção
IP20 (terminal)
Nominal fator de serviço
100 % DF
Peso
12.3 kg
Dados elétricos
Tensão nominal de operação
3 AC 400 V
Max. tensão de alimentação
750 V + 0% (0 - 400 Hz) V AC
Freqüência de operação [f]
0...200 Hz
Classe de isolamento
B
Corrente operacional nominal [eue]
50 Um
Indutância [L]
0.6 mH
max. dissipação de calor (freqüência de pulso)(3 kHz) [Pv]
110 W
max. dissipação de calor (freqüência de pulso)(5 kHz) [Pv]
157 W
max. dissipação de calor (freqüência de pulso)(12 kHz) [Pv]
168 W
Conexão
Terminações
✓
PE stud
✓
Terminal
10 mmDois
Terminal
20 - 6 AWG
Torque de aperto
1.5 Nm
Notas
O seguinte aplica-se para a instalação de altitude: Redução de capacidade com relação à corrente operacional nominal eue:
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
50 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
110 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Bobina de baixa tensão (EC002563)
De engenharia elétrica, automação, controle de processo / engenharia Eletrônica e bobina filtro / Eletrônica bobina de reatância / Eletrônica bobina de reatância (não especificado) ([email protected] [ADJ199007])
Adequado como supressão de interferência reatância da bobina
Nenhum
Adequado como líquido reatância da bobina
Nenhum
Adequado como de comutação a bobina de reatância
Nenhum
Adequado como a ondulação de filtro de estrangulamento
Sim
Adequado como saída de reatância da bobina
Nenhum
Número de pólos, lado primário
Três
Avaliado frequência de relógio
0 kHz
Nominal a freqüência de operação
0 - 200 Hz
Max. nominal tensão de operação Ue
750 V
Corrente nominal AC
50 - 50 A
Max. corrente nominal (Ith) de tensão nominal DC
50 Um
Avaliado indutância
0.6 mH
Grau de proteção (IP)
IP20
Relativa de curto-circuito tensão
0 %
Freqüência de ressonância
0 Hz
Grau de proteção (NEMA)
Outros
Aprovações
Padrões De Produto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº.
E167225
UL Controlo de Categoria Nenhuma.
XPTQ2, XPTQ8
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey), 3~ 480 V CA IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey)
Grau de Proteção
IEC: IP20
Dimensões
1⁾ Toleranz em Abhängigkeit vom Luftspalt.
A posição de conexão de terminais U2-V2-W2 depende da bobina, do material e pode desviar-se da posição ilustrado aqui.
A posição de conexão de terminais U2-V2-W2 depende da bobina, do material e pode desviar-se da posição ilustrado aqui.
