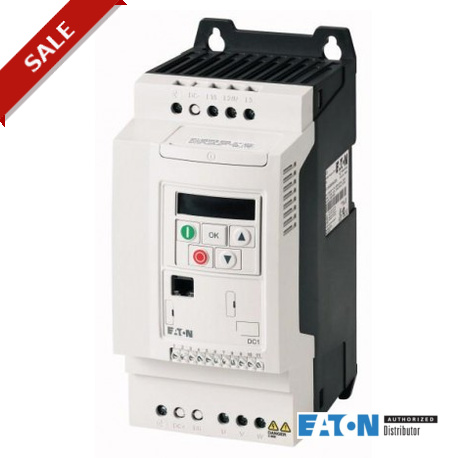

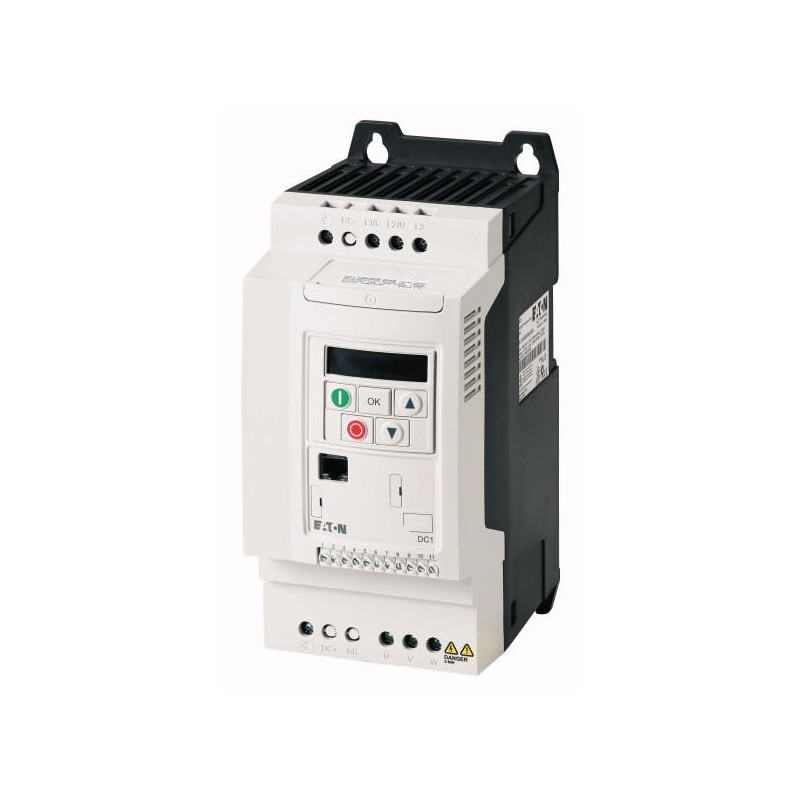

DC1-344D1NB-A20N
169459
EATON-MOELLER
1
PowerXL Drive - Serie DC1
Conversores de Frequência Power XL
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Inversores de frequência variável | ||
Parte do grupo de referência (e.g. DIL) | DC1 | ||
Tensão nominal de operação | Ue | 400 V AC, 3-fase 480 VCA 3 fases | |
Tensão de saída com Ve | U2 | 400 V AC, 3-fase 480 VCA 3 fases | |
Tensão da rede (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corrente operacional nominal | |||
A 150% de sobrecarga | Eue | Um | 4.1 |
Nota | Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C | ||
Nota | Ciclo de sobrecarga para 60 s a cada 600 s | ||
Atribuída classificação do motor | |||
Nota | normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz | ||
Nota | Ciclo de sobrecarga para 60 s a cada 600 s | ||
Nota | em 400 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
150 % de Sobrecarga | EuM | Um | 3.6 |
Nota | em 440 - 480 V, 60 Hz | ||
150 % de Sobrecarga | P | PS | 2 |
150 % de Sobrecarga | EuM | Um | 3.4 |
Grau de Proteção | IP20/NEMA 0 | ||
Interface/bus de campo (built-in) | OP-Bus RS485/Modbus RTU, CANopen® | ||
Fieldbus conexão (opcional) | SmartWire-DT | ||
Equipado com | Chopper de travagem 7-display digital de montagem | ||
Tamanho de quadro | FS2 | ||
Conexão para SmartWire-DT | com SmartWire-DT módulo DX-NET-SWD3 |
Geral | |||
Normas | Especificação de requisitos gerais: IEC/EN 61800-2 Requisitos de EMC: IEC/EN 61800-3 Requisitos de segurança: IEC/EN 61800-5-1 | ||
Certificações | CE, UL, cUL, c-Tick, Ukr Sepro, EAC | ||
Qualidade de produção | RoHS, ISO 9001 | ||
Climáticas revisão de texto | w | % | < 95%, a média de umidade relativa (RH), sem condensação, não corrosivo |
Temperatura ambiente | |||
operação (150 % de sobrecarga) | °C | -10 - +50 | |
Armazenamento | ϑ | °C | -40 - +60 |
Posição de montagem | Vertical | ||
Altitude | m | 0 - 1000 m acima do nível do mar Acima de 1000 m: 1% de redução para cada 100 m max. 4000 m | |
Grau de Proteção | IP20/NEMA 0 | ||
Proteção contra contato direto | BGV A3 (VBG4, dedo - e a volta da mão-de prova) | ||
Circuito principal | |||
Alimentação | |||
Tensão nominal de operação | Ue | 400 V AC, 3-fase 480 VCA 3 fases | |
Tensão da rede (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corrente de entrada (150% de sobrecarga) | EuLN | Um | 4.3 |
Configuração do sistema | Sistemas de alimentação de CA aterrado center point | ||
Frequência de alimentação | fLN | Hz | 50/60 |
Gama de frequência | fLN | Hz | 48 - 62 |
Chave de alimentação-em freqüência | No máximo uma vez a cada 30 segundos | ||
Seção de alimentação | |||
Função | Inversor de frequência interna de ligação CC e do inversor de IGBT | ||
Sobrecarga de corrente (150% de sobrecarga) | EuL | Um | 6.15 |
max. corrente de partida (Alta Sobrecarga) | EuH | % | 175 |
Nota sobre max. corrente de partida | durante 2 segundos a cada 20 segundos | ||
Tensão de saída com Ve | U2 | 400 V AC, 3-fase 480 VCA 3 fases | |
Frequência De Saída | f2 | Hz | 0 - 50/60 (max. 500) |
Frequência de comutação | fPWM | kHz | 16 ajustável 4 - 32 (audível) |
Modo De Operação | U/f controle Controle de velocidade com compensação de escorregamento | ||
Resolução de frequência (valor nominal) | Hz | 0.1 | |
Corrente operacional nominal | |||
A 150% de sobrecarga | Eue | Um | 4.1 |
Nota | Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C | ||
A perda de energia | |||
Dissipação de calor na corrente operacional nominal | PV | W | 76.5 |
Eficiência | % | A 94,9 | |
Máxima corrente de fuga à terra (PE), sem motor | EuPE | mA | 4.65 |
Equipado com | Chopper de travagem 7-display digital de montagem | ||
Tamanho de quadro | FS2 | ||
Motor do alimentador | |||
Nota | normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz | ||
Nota | Ciclo de sobrecarga para 60 s a cada 600 s | ||
Nota | em 400 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
Nota | em 440 - 480 V, 60 Hz | ||
150 % de Sobrecarga | P | PS | 2 |
máximo admissível comprimento do cabo | Eu | m | projectado: 100 projectado, com o motor engasgar: 200 não: 150 não, com o motor engasgar: 300 |
Potência aparente | |||
Potência aparente nominal de operação de 400 V | S | kVA | 2.84 |
Potência aparente nominal de operação de 480 V | S | kVA | 3.41 |
Função de frenagem | |||
Padrão torque de frenagem | max. 30 % MN | ||
O torque de frenagem CC | ajustável para 100 % | ||
O torque de frenagem externas com resistência de travagem | Max. 100% de corrente operacional nominal euecom resistor de frenagem externo | ||
mínimo de resistência de travagem externa | Rmin | 200 | |
Ajuste de limiar para o transistor de frenagem | UDC | V | 780 V DC |
Seção de controle | |||
Tensão de referência | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | 2, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA | ||
Saídas analógicas | 1, parametrizáveis, 0 - 10 V | ||
Entradas digitais | 4, parametrizáveis, max. 30 V DC | ||
Saídas digitais | 1, parametrizáveis, de 24 V DC | ||
Saídas de relé | 1, parametrizáveis, N/S, 6 (250 V AC-1) / 5 (30 V, CC-1) | ||
Interface/bus de campo (built-in) | OP-Bus RS485/Modbus RTU, CANopen® | ||
Atribuído comutação e proteção de elementos | |||
Fiação De Alimentação | |||
IEC (Tipo B, gG), 150 % | FAZ-B6/3 | ||
UL (Classe de CC ou J) | Um | 6 | |
Sobrecarga de 150% (CT/IH, a 50 °C) | DX-LN3-006 | ||
Motor do alimentador | |||
Sobrecarga de 150% (CT/IH, a 50 °C) | DX-LM3-005 | ||
Sobrecarga de 150% (CT/IH, a 50 °C) | DX-SIN3-010 | ||
10 % fator de serviço (DF) | DX-BR100-0K8 | ||
20 % fator de serviço (DF) | DX-BR100-1K6 | ||
40 % fator de serviço (DF) | DX-BR100-6K2 |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 4.1 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 76.5 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 0 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -10 | |
Temperatura de funcionamento max. | °C | 50 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / conversor de Frequência =< 1 kV (EC001857) | |||
De engenharia elétrica, automação, controle de processo / engenharia Elétrica da unidade / Static / conversor de frequência Estático do conversor de freqüência = < 1 kv ([email protected] [AKE177011]) | |||
Tensão da rede | V | 380 - 480 | |
Frequência | 50/60 Hz | ||
Número de fases entrada | 3 | ||
O número de fases de saída | 3 | ||
Max. frequência de saída | Hz | 500 | |
Max. tensão de saída | V | 400 | |
Corrente de saída nominal I2N | Um | 4.1 | |
Max. saída em quadrática de carga na tensão nominal de saída | kW | 1.5 | |
Max. saída linear de carga na tensão nominal de saída | kW | 1.5 | |
Com a unidade de controlo | Sim | ||
Aplicação na área industrial permitidos | Sim | ||
De aplicações domésticas e comerciais, área permitida | Sim | ||
Suporte de protocolo para TCP/IP | Nenhum | ||
Suporte de protocolo para PROFIBUS | Nenhum | ||
Suporte de protocolo para PODE | Sim | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo para KNX | Nenhum | ||
Suporte de protocolo para MODBUS | Sim | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Nenhum | ||
Suporte de protocolo para SUCONET | Nenhum | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Nenhum | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Nenhum | ||
Número de HW-interfaces Ethernet industrial | 0 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 1 | ||
Número de HW-interfaces serial TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralela | 0 | ||
Número de HW-outras interfaces | 0 | ||
Com interface óptica | Nenhum | ||
Com ligação a PC | Sim | ||
Integrado quebra da resistência | Sim | ||
4-quadrante de operação possível | Nenhum | ||
Tipo de conversor | U conversor | ||
Grau de proteção (IP) | IP20 | ||
Altura | mm | 231 | |
Largura | mm | 107 | |
Profundidade | mm | 152 | |
Em relação simétrica net tolerância de frequência | % | 5 | |
Em relação simétrica corrente líquida tolerância | % | 10 |
Padrões De Produto | UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE | ||
UL Arquivo Nº. | E172143 | ||
UL Controlo de Categoria Nenhuma. | NMMS, NMMS7 | ||
CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
América Do Norte Certificação | Listado UL, certificado pela UL para o uso no Canadá | ||
Especialmente concebido para a América do Norte | Nenhum | ||
Adequado para | Ramo de circuitos | ||
Max. Tensão Nominal | 3~ 480 V CA IEC: TN-S UL/CSA: Y (Solidamente Aterrado Wey) | ||
Grau de Proteção | IEC: IP20 |
IL04020009Z DC1 inversores de frequência variável (FS1 - FS3, IP20) | |||||||
| |||||||
MN04020003Z DC1 unidade de freqüência variável, manual | |||||||
| |||||||
| |||||||
| |||||||
| |||||||
