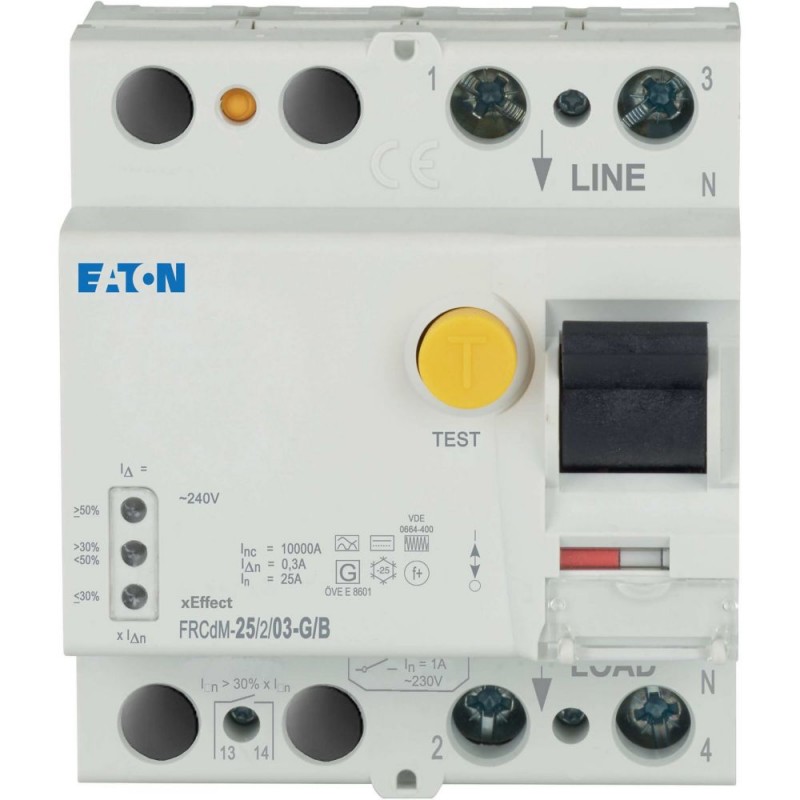

FRCdM-25/2/03-G/B 302638 Y7-302638 EATON ELECTRIC Disjuntor de corrente residual 2P 25A
FRCdM-25/2/03-G/B
302638
Y7-302638
EATON-MOELLER
Disjuntor de corrente residual 2P 25A
FRCdM-25/2/03-G/B - Disjuntor diferencial digital, todo sensível à corrente, 25 A, 2p, 300 mA, Tipo G/B
Disjuntor diferencial FRCdM, 2 polos, entrada de corrente nominal: 25 A, Icn Corrente Nominal de Curto-Circuito: 10 com kA Fusível de Backup, Corrente de Falha Nominal IΔN: 0,03 A, Quadro de Distribuição para Aplicações Industriais e Comerciais Avançadas
Disjuntores, fusíveis > Disjuntor de corrente residual (RCCB)
Aparelhagem Modular - Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Disjuntor diferencial digital, todas as correntes, 25 A, 2p, 300 mA, tipo g/b
Disjuntor diferencial FRCdM, 2 polos, entrada de corrente nominal: 25 A, Icn Corrente Nominal de Curto-Circuito: 10 com kA Fusível de Backup, Corrente de Falha Nominal IΔN: 0,03 A, Quadro de Distribuição para Aplicações Industriais e Comerciais Avançadas
Programa de entrega
Função básica
Disjuntores de fluxo residual digitais
Número de postes
2 polos
aplicação
Switchgear para aplicações industriais e comerciais avançadas
Corrente nominal [In]
25 A
Corrente de curto circuito nominal [ICn]
10 com fusível de backup kA
Corrente de falha nominal [IΔN]
0.3 A
cara
Tipo G/B (ÖVE E 8601)
Injeção
Curto tempo de atraso s...
Gama de produtos
FRCdM
Sensibilidade
Tudo corrente sensata
Dados técnicos
elétrico
Taxas em conformidade com
IEC/EN 61008
IEC/EN 62423
ÖVE E 8601
IEC/EN 62423
ÖVE E 8601
Pontuações atuais do teste
De acordo com o registro
Injeção
S...
Tensão nominal de acordo com IEC/EN 60947-2 [Un]
240 V AC
Frequência nominal [f]
50/60 Hz
Valores do limite de tensão operacionaleletrônico
50 - 456 V CA
Valores do limite de tensão operacionalCircuito de teste
196 - 456 V CA
Corrente de falha nominal [IΔn]
300 mA
Sensibilidade
Tudo corrente sensata
Tensão de isolamento nominal [Ueu]
440 V
Tensão nominal de resistência ao pulso [Uduende]
4 kV
Corrente de curto circuito nominal [ICn]
10 com fusível de backup kA
Corrente de resistência ao impulso
À prova de surtos de 3 kA (8/20 μs)
Max. fusível de backup permitidoCurto-circuito [gG/gL]
63 A
Max. fusível de backup permitidoSobrecarga [gG/gL]
63 A
Capacidade nominal de fabricação e quebra / Capacidade nominal para fabricação e quebra de resíduos [Im/ EuΔm]
500 A
Vida[Operações] elétricas
≧ 4000
VidaMecânica [Operações]
≧ 20000
Contato auxiliar seco
Capacidade de comutação nominal30 VDC (carga resistiva)
2 A
Capacidade de comutação nominal240 VCA (carga resistiva)
0.25 A
Potência máxima de comutação (carga resistiva)
60 W
Tensão de comutação CA máxima
240 V
Tensão de comutação CC máxima
220 V
Corrente de comutação máxima
2 A
Capacidade mínima de comutação (valor de referência)
10 μA, 10 mV DC
VidaElétrica (a 20 operações de comutação por minuto) 2 A 30 VDC carga resistiva
>105Operações
VidaElétrica (a 20 operações de comutação por minuto) 1 A 30 VDC carga resistiva
>5 x 105Operações
Capacidade do terminal
0,25 - 1,5 mm²
mecânico
Dimensão frontal padrão
45 mm
Altura do dispositivo
80 mm
Largura incorporada
70 (4TE) mm
montagem
Fixação rápida com 2 posições de bloqueio para o trilho DIN IEC/EN 60715
Grau de Proteção
Comutadores IP20
IP40 incluído
IP40 incluído
Terminais superiores e inferiores
Terminais de uso duplo
Proteção de ponto final
dedo e mão seguro, DGUV VS3, EN 50274
Seção transversal terminalsólido
1,5 - 35 mm2
Seção transversal terminalencalhado
2 x 16 mm2
Seção transversal terminal
M5 (com parafuso em recesso transverso conforme definido em EN ISO 4757-Z2, Pozidriv PZ2)
Torque de aperto dos parafusos de fixação
2 - 2,4 N/m
Espessura do material busbar
0,8 - 2 mm
Faixa de temperatura ambiente admissível
-25 - +60 °C
Temperaturas permitidas de armazenamento e transporte
-35 - +60 °C
Teste climático
25-55°C/90-95% umidade relativa, de acordo com a IEC 60068-2
Posição de montagem
Conforme necessário
Indicador de posição de contato
vermelho / verde
Indicação de viagem
branco / azul
Verificação de design de acordo com iEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal para a dissipação de calor especificada [In]
25 A
Dissipação de calor por polo, dependente de corrente [Pvinha]
0 W
Dissipação de calor do equipamento, dependente da corrente [Pvinha]
4.6 W
Dissipação de calor estática, não dependente da corrente [PVs]
0 W
Capacidade de dissipação de calor [Pinsulto]
0 W
Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+60 °C
A temperatura máxima de operação é de 60 °C de acordo com a tabela de redução
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.
Dados técnicos ETIM 7.0
Disjuntores e fusíveis (EG000020) / Disjuntor de corrente residual (RCCB) (EC000003)
Engenharia Elétrica, Automação, Engenharia de Controle de Processos / Instalação Elétrica, Sistema de Proteção de Fluxo de Resíduos / Disjuntor de Corrente Residual (RCCB) ([email protected] [AAB906014])
Número de postes
2
Tensão nominal
240 V
Corrente nominal
25 A
Corrente de falha nominal
300 mA
Ui de tensão de isolamento nominal
440 V
Tensão nominal da resistência ao impulso Uimp
4 kV
Método de montagem
Trilho DIN
Tipo de corrente de vazamento
B
Proteção seletiva
Não
Tropeços adiados em pouco tempo
Não
Capacidade de quebra de curto circuito (Icw)
10 kA
Capacidade de corrente de supervoltagem
0,25 kA
frequência
50/60 Hz
Equipamento suplementar possível
sim
Com dispositivo de intertravamento
sim
Grau de Proteção (IP)
IP20
Largura em número de espaçamentos modulares
4
Profundidade incorporada
70,5 mm
Temperatura ambiente durante a operação
-25 - 40 °C
Grau de contaminação
2
Condutor conectável transversal multifistal
1,5 - 16 mm²
Condutor conectável transversal de núcleo sólido
1,5 - 35 mm²
Características
Curva característica
Faixa de frequência da corrente da viagem: FRCdM, 300 mA, Tipo B
Curva característica
Redução de potência - Tabela FRCdM_B
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 2 |
| Tensão especificada de funcionamento (EF000228) | 240 V |
| Corrente nominal especificada (EF000227) | 25 A |
| Sensibilidade/Corrente nominal de defeito (EF002358) | 0.3 A |
| Tensão nominal de isolamento Ui (EF001366) | 440 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 4 kV |
| Método de montagem (EF000003) | Calha DIN |
| Tipo de corrente de defeito diferencial (EF002560) | B |
| Proteção seletiva (EF002561) | Não |
| Curto retardamento (EF003604) | Sim |
| Resistência a curto-circuito (Icw) (EF002562) | 10 kA |
| Resistência contra sobreintensidades (EF002564) | 0.25 kA |
| Tipo de tensão (EF000187) | AC |
| Com dispositivo de bloqueio (EF007385) | Sim |
| Frequência de funcionamento (EF005455) | 50/60 Hz |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura em número de módulos (EF002950) | 4 |
| Profundidade incorporada (EF000218) | 70.5 mm |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Grau de poluição (EF002570) | 2 |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1.5 mm² |
| Número RAL (semelhante) (EF003882) | 7035 |
| Antideflagrante (EF004663) | Não |
