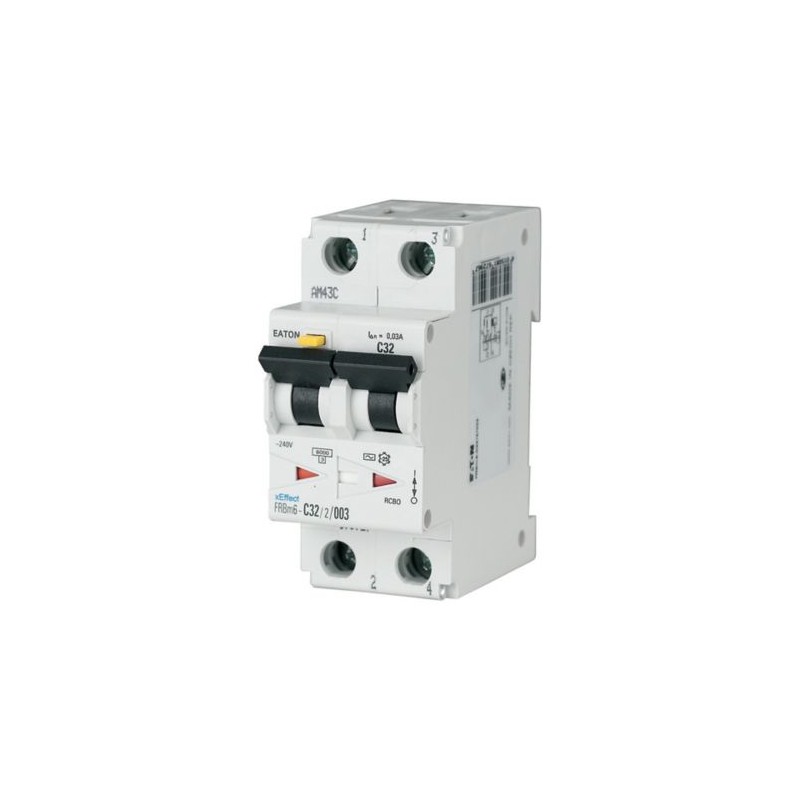

FRBM6-C13/2/003 177881 Y7-177881 EATON ELECTRIC interruptor Combinado, 13A, 30mA, curva C , 2 p,classe AC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FRBM6-C13/2/003 177881 Y7-177881 EATON ELECTRIC interruptor Combinado, 13A, 30mA, curva C , 2 p,classe AC

FRBM6-C13/2/003

177881

Y7-177881

EATON-MOELLER

interruptor Combinado, 13A, 30mA, curva C , 2 p,classe AC

FRBM6, 13A, 30mA, curva C, 2 p, Classe AC

Combinação RCD/MCB, 13 A, 30 mA, MCB Característica de Viagem: C, 2p, Característica de Viagem RCD: AC

Combinação de dispositivo/disjuntor de corrente diferencial em miniatura de alta qualidade, independente da tensão da linha, indicador de posição de contato vermelho-verde, proteção do plugue do terminal traseiro, fechamento deslizante tri-estável - permite a remoção do sistema de barramento existente, ampla gama de acessórios adequados para instalação subsequente, ampla gama de correntes de falha nominais, correntes operacionais nominais de até 40 A, características de disparo B, C, D, capacidade nominal de interrupção de 6 kA, adequado para uso externo (energia no local e quadro de distribuição externo) até -25°C

Mais detalhes


Disjuntores, fusíveis > Combinação de interruptor diferencial/magnetotérmico

Aparelhagem Modular - Terciário e Diferencial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $157.70
Preço unitário: $157.70
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


RCD/MCB interruptor de combinação, 13A, 30mA, disjuntor tipo de viagem C característica, 2 p, residual circuito de corrente de desarme do disjuntor característica: AC
Alta qualidade de corrente residual disjuntor/disjuntor com proteção de sobrecorrente independente da tensão da rede; entre em contato com indicação da posição do vermelho-verde; traseira do terminal plug proteção; tri-estável apresentação de pega—permite a remoção de um existente encerramento da assembleia; abrangente de acessórios gama de produtos podem ser adaptados; ampla gama de nominal de correntes de falta; operação nominal correntes de até 40; viagem tipos B,C,D; classificado capacidade de comutação de 10 kA; adequado para uso livre (de energia no local e exterior quadro de distribuição) a -25 °C; adequado para uso livre (de energia no local e exterior quadro de distribuição) - 25 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
13
Equipamento de dissipação de calor, dependente da corrente [Pvid]
4 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor de fuga a Terra (EC000905)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de corrente Residual sistema de proteção / MCB/RCCB combinação ([email protected] [AFZ810015])
Número de pólos (total)
Dois
Número de unidades de pólos
Dois
Tensão nominal
240 V
Tensão nominal de isolamento Ui
500 V
Tensão suportável nominal de impulso Uimp
4 kV
Corrente nominal
13
Nominal da corrente de falta
0.03 Um
A corrente de fuga tipo de
AC
Limitação de corrente de classe de
Três
Nominal de interrupção de curto-circuito capacidade de acc. EN 61009
6 kA
Nominal de interrupção de curto-circuito capacidade IEC 60947-2
0 kA
Nominal de interrupção de curto-circuito capacidade Ric acc. EN 61009-1
6 kA
Desconexão característica
Corrente de pico de capacidade
0.25 kA
Tipo de tensão
AC
Frequência
50 Hz
Lançamento característica
C
Simultaneamente comutação N-neutro
Nenhum
Com dispositivo de encravamento
Nenhum
Categoria de sobretensão
Três
Grau de poluição
Dois
A temperatura ambiente durante a operação
-25 - 40 °C
Largura em número de modular espaçamentos
Dois
Construído-em profundidade
75,5 mm
Adequado para flush-instalação montada
Nenhum
Anti-desarme versão
Nenhum
Grau de proteção (IP)
IP20
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2
Conectável condutor de seção transversal multi-fios
1 - 25 mm2

ETIM for 177881 Disjuntores e fusíveis (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Tensão especificada de funcionamento (EF000228) 240 V
Tensão nominal de isolamento Ui (EF001366) 500 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Corrente nominal especificada (EF000227) 13 A
Sensibilidade/Corrente nominal de defeito (EF002358) 0.03 A
Tipo de corrente de defeito diferencial (EF002560) AC
Classe de limitação de energia (I²t) (EF002568) 3
Capacidade de interrupção nominal de curto-circuito segundo EN 61009 (EF012628) 6 kA
Capacidade nominal de poder de corte de acordo com IEC 60947-2 (EF006065) 0 kA
Capacidade nominal de interrupção de curto-circuito Icn segundo EN 61009-1 (EF011981) 6 kA
Característica de desconexão (EF012587) Não atrasado
Resistência contra sobreintensidades (EF002564) 0.25 kA
Tipo de tensão (EF000187) AC
Frequência de funcionamento (EF005455) 50 Hz
Curva de funcionamento (EF000889) C
Comutação simultânea de neutro N (EF005997) Não
Com dispositivo de bloqueio (EF007385) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Temperatura ambiente durante a operação (EF007515) -25 °C
Largura em número de módulos (EF002950) 2
Profundidade incorporada (EF000218) 75.5 mm
Imunidade aos disparos intempestivos (EF009497) Não
Grau de proteção (IP) (EF005474) IP20
Secção da ligação de cabo rígido (EF007337) 1 mm²
Secção da ligação de cabo flexível (EF007343) 1 mm²

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
