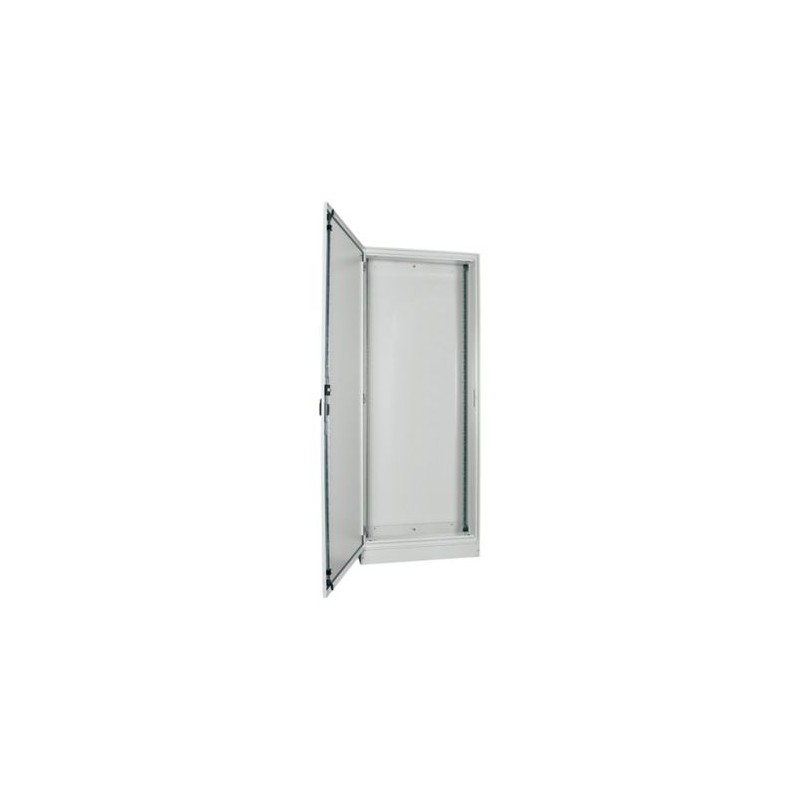

BPM-F-350/19/2-P-EP 147399 EATON ELECTRIC Floor standing distribution board
BPM-F-350/19/2-P-EP
147399
EATON-MOELLER
Floor standing distribution board
O sistema EP de montagem embutida padrão é um sistema para suportes de aparelhagem testados de fábrica e de fábrica
Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, free-standing | PV | CO | 79 |
Começando gabinete, free-standing | PV | CO | 68 |
Meio de gabinete, free-standing | PV | CO | 60 |
Individual gabinete para montagem em parede | PV | CO | 65 |
Começando gabinete para montagem em parede | PV | CO | 59 |
Médio gabinete para montagem em parede | PV | CO | 53 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, free-standing | PV | CO | 158 |
Começando gabinete, free-standing | PV | CO | 137 |
Meio de gabinete, free-standing | PV | CO | 121 |
Individual gabinete para montagem em parede | PV | CO | 131 |
Começando gabinete para montagem em parede | PV | CO | 117 |
Médio gabinete para montagem em parede | PV | CO | 107 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP54 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 8 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
Dados técnicos ETIM 6.0
| Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056013]) | |||
Largura | mm | 350 | |
Altura | mm | 1910 | |
Profundidade | mm | 250 | |
Material | Aço | ||
Tipo de superfície | Com revestimento do pó | ||
Cor | Cinza | ||
RAL-número | 7035 | ||
Com placa de montagem | Nenhum | ||
Placa de montagem de profundidade ajustável | Nenhum | ||
Número de bloqueios | 0 | ||
Instalação do piso de possíveis | Sim | ||
Fixação à parede possível | Nenhum | ||
Parede construir em | Nenhum | ||
Pólo de fixação | Nenhum | ||
Tackable | Sim | ||
Número de portas | 1 | ||
Adequado para montagem métrica | Nenhum | ||
Apropriado para ao ar livre de set-up | Nenhum | ||
Telhado inclinado | Nenhum | ||
EMC-versão | Nenhum | ||
Força de impacto | IK07 | ||
Grau de proteção (IP) | IP54 | ||
Com porta de vidro | Nenhum | ||
Com porta de ventilação | Nenhum | ||
Com porta traseira | Nenhum | ||
| Característica | Valor |
|---|---|
| Largura (EF000008) | 370 mm |
| Altura (EF000040) | 1930 mm |
| Profundidade (EF000049) | 270 mm |
| Material (EF002169) | Aço |
| Qualidade do material (EF001257) | Outro |
| Acabamento da superfície (EF006569) | Revestimento em pó |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7035 |
| Independente (EF020363) | Sim |
| Mural com base de chão (EF015208) | Não |
| Adequado para aplicação em paredes (EF000664) | Não |
| Modelo de canto (EF020814) | Não |
| Montagem intermédia (EF022994) | Não |
| Acoplável (EF001229) | Sim |
| Com tampa de montagem (EF000118) | Não |
| Placa de montagem regulável em profundidade (EF006054) | Não |
| Construção em parede (EF007536) | Não |
| Fixação de poste (EF009582) | Não |
| Com porta (EF009169) | Sim |
| Número de portas (EF000122) | 1 |
| Com porta de vidro (EF001089) | Não |
| Com porta de ventilação (EF006279) | Não |
| Com porta traseira (EF007381) | Não |
| Número de bloqueios (EF000123) | 0 |
| Com topo (EF007965) | Não |
| Tampa transparente (EF011401) | Não |
| Adequado para montagem métrica (EF005823) | Sim |
| Telhado inclinado (EF009278) | Não |
| Número de orifícios do conector (EF005554) | 0 |
| Pré-puncionada (EF001039) | Não |
| Versão EMC (EF001062) | Sim |
| Resistência ao impacto (IK) (EF004293) | IK10 |
| Grau de proteção (IP) (EF005474) | IP55 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Dissipação térmica (Delta T=20K) segundo IEC/TR 60890 (EF014986) | 0 W |
| Carga máxima admissível segundo IEC 62208 (EF014987) | 0 N |
| Carga máx. admissível da(s) porta(s) segundo IEC 62208 (EF014988) | 0 N |
| Carga máx. admissível da platine segundo IEC 62208 (EF014989) | 0 N |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
