BP-F-400/20/3-P-IVS
111372
EATON-MOELLER
1

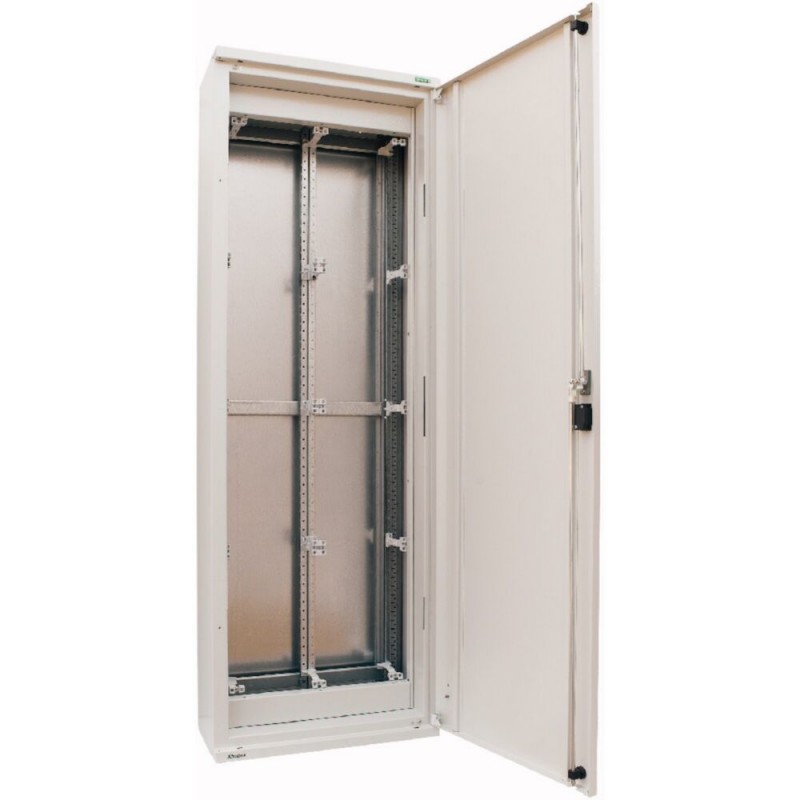

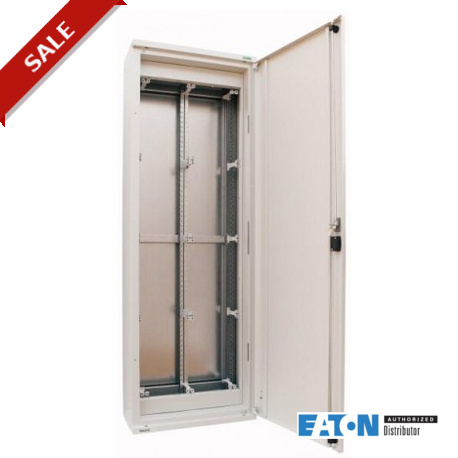

Floor standing distribution board
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Serviço de quadro de distribuição de IVS. | ||
Função básica | Chão gabinetes | ||
Única unidade/unidade Completa | Completa habitação | ||
Grau de Proteção | IP30 (apenas com porta) | ||
Descrição | Profi Plus basic gabinetes Folha de porta de aço com o rotary alavanca Intercambiável com dobradiças | ||
Material | Folha de aço | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
Informações sobre o equipamento fornecido | Incluindo sistema de montagem para os IVS de montagem de unidades de incluindo isolamento de som surround montado e isolado do suporte de apoio incluindo entrada de cabos superior e inferior, com push-através de flange | ||
Largura | mm | 400 | |
Altura | mm | 2060 | |
Profundidade | mm | 300 |
Geral | |||
Normas | EN 60439-1/3 IEC 62208 | ||
Classe de proteção | 1 | ||
Grau de Proteção | IP30 (apenas com porta) | ||
A perda de energia | |||
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 202 | |
Peso | kg | 40.3 | |
As características do Material | |||
Material | Folha de aço | ||
Tratamento de superfície | Pintura, fosfatado e revestimento em pó de poliéster | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
As características do Material | |||
Tipo Da Porta | - Portas com dobradiças Pode ser removido a partir de 90° | ||
ângulo de abertura da porta | 167° (único montagem) 60° (combinação de montagem) | ||
De intertravamento da porta | Dobradiça de lidar com três pontos, vire-bloqueio Fechadura de cilindro | ||
Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK07 | ||
Entrada do cabo | Várias capas de permitir a entrada do cabo de acima e/ou abaixo | ||
Elétrica | |||
Tensão nominal de operação | Ue | V | 690 |
Frequência nominal | f | Hz | 50 |
Corrente operacional nominal | Eue | CSA | 630 |
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 202 | |
Earthings | M6 da soldadura de parafuso prisioneiro (pacote base) M5 parafuso auto-atarraxante (gabinete de placa lateral, superior/painel inferior) M6 da soldadura de parafuso prisioneiro (porta) |
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, free-standing | PV | CO | 113 |
Começando gabinete, free-standing | PV | CO | 103 |
Meio de gabinete, free-standing | PV | CO | 95 |
Individual gabinete para montagem em parede | PV | CO | 101 |
Começando gabinete para montagem em parede | PV | CO | 87 |
Médio gabinete para montagem em parede | PV | CO | 74 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete, free-standing | PV | CO | 226 |
Começando gabinete, free-standing | PV | CO | 206 |
Meio de gabinete, free-standing | PV | CO | 190 |
Individual gabinete para montagem em parede | PV | CO | 202 |
Começando gabinete para montagem em parede | PV | CO | 175 |
Médio gabinete para montagem em parede | PV | CO | 148 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
