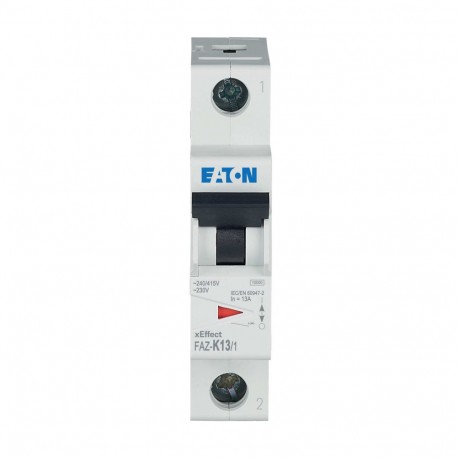

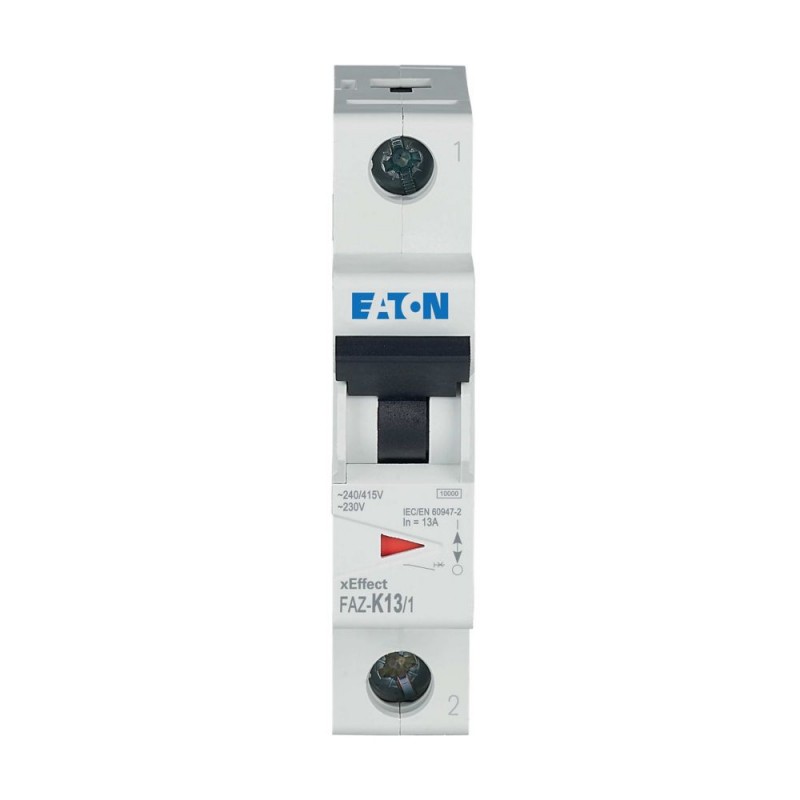

FAZ-K13/1 278598 Y7-278598 EATON ELECTRIC Interruptor magnetotérmico FACE, 13A, 1P, curva K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-K13/1 278598 Y7-278598 EATON ELECTRIC Interruptor magnetotérmico FACE, 13A, 1P, curva K

FAZ-K13/1

278598

Y7-278598

EATON-MOELLER

Interruptor magnetotérmico FACE, 13A, 1P, curva K

magnetotérmico FAZ, 13A, 1P, curva K

Disjuntor miniatura (MCB), 13 A, 1p, Característica: K

Disjuntor miniatura (MCB), FAZ, 1 polo, característica de disparo: K, corrente nominal Em: 13 A, Painel de distribuição para aplicações industriais e comerciais avançadas

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $65.65
Preço unitário: $65.65
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Disjuntor miniatura (MCB), 13A, 1p, K-Char, AC
Disjuntor miniatura (MCB) FAZ, 1 pólo, Tropeçando característica: K, corrente Nominal Em: 13, Aparelhagem industrial e avançadas aplicações comerciais

Programa de entrega

Função básica
Disjuntores
Número de pólos
1 pólo
Tropeçar característica
K
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
13
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
10 kA
A gama de produtos
FAZ

Dados técnicos

Elétrica
Normas
IEC/EN 60947-2
IEC/EN 60898
Tensão operacional nominal [Ue] [Ue]
240 V CA
Tensão operacional nominal [Ue]
60 (por pólo) V DC
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
10 kA
Operacionais capacidade de comutação
7.5 kA
Característica
B, C, D, K, S, Z
Max. back-up fusível
125 A gL/gG
Seletividade De Classe
Três
tempo de vidaO Tempo De Vida [Operações]
> 10000
Direção de alimentação de entrada
conforme necessário
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
80 mm
Montagem de largura por pólo
17,5 mm
Montagem
IEC/EN 60715 top-hat ferroviário
Grau de Proteção
IP20, IP40 (quando montada)
Terminais superior e inferior
Duplo propósito terminais
Proteção do Terminal
Dedo e volta da mão-prova para BGV A2
Terminal de capacidades
1 x 25 mmDois
Terminal de capacidades
2 x 10 mmDois
Espessura do material de barramento
De 0,8 a 2 mm
Posição de montagem
Conforme necessário

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
13
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
2.7 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+75 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Lançamento característica
K
Número de pólos (total)
Um
Número de unidades de pólos
Um
Corrente nominal
13
Tensão nominal
230 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
0 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
0 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
10 kA
Tipo de tensão
AC
Frequência
50 - 60 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Nenhum
Simultaneamente comutação N-neutro
Nenhum
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
Um
Construído-em profundidade
De 70,5 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 75 °C
Conectável condutor de seção transversal multi-fios
1 - 25 mm2
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2

Aprovações

Padrões De Produto
IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 Nº 235; marcação CE
UL Arquivo Nº.
E177451
UL Controlo de Categoria Nenhuma.
QVNU2, QVNU8
CSA Arquivo.
Duzentos e quatro mil quatrocentos e cinquenta e três
CSA Classe Nenhuma.
3215-30
América Do Norte Certificação
Reconhecido pela UL, CSA
Condições de Aceitação
Complementar Protetor de apenas
Adequado para
Ramo de Circuitos; não como BCPD
Limitação De Corrente Do Disjuntor
Nenhum
Max. Tensão Nominal
277 VCA; 48 VDC
Grau de Proteção
IEC: IP20; UL/CSA Tipo: -

Características

Curva característica
122U025
Deixe-através da energia que euDoist
De acordo com a norma IEC/EN 60898
Curva característica
122U047
Curva característica
122U050
A corrente × D
De acordo com a norma IEC/EN 60898
Curva característica
122U023
122U044
Tropeçar característica a 30 °C:
K de acordo com a norma IEC/EN 60947

Dimensões

1220DIM-54

ETIM for 278598 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 70.5 mm
Curva de funcionamento (EF000889) K
Número de polos (total) (EF008618) 1
Número de polos protegidos (EF005548) 1
Corrente nominal especificada (EF000227) 13 A
Tensão especificada de funcionamento (EF000228) 230 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensão (EF000187) AC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 0 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 10 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 10 kA
Frequência (intervalo) (EF000416) 50 Hz
Potência dissipada (EF005387) 2.7 W
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 1
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não
