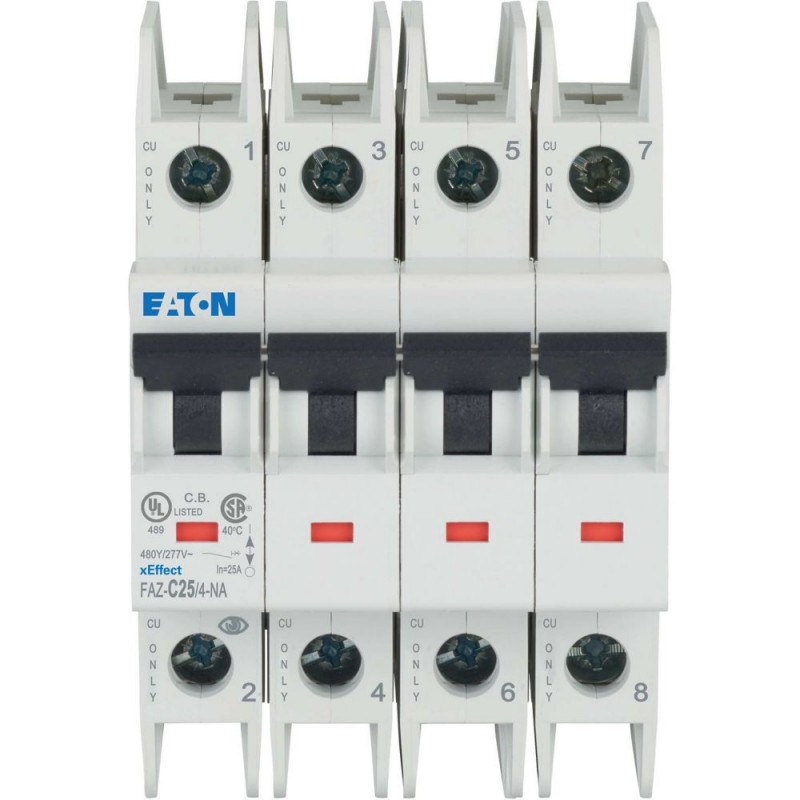

FAZ-C25/4-NA 190819 EATON ELECTRIC 190819 FAZ-C25/4-NA
FAZ-C25/4-NA
190819
EATON-MOELLER
190819 FAZ-C25/4-NA
Int. magnetotérmico FACE-NA, 25A, 4P, curva C
Disjuntor miniatura (MCB), C25, 4 pólos, NA
Disjuntores, fusíveis > Interruptor magnetotérmico
Aparelhagem Modular - Industrial
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Disjuntor miniatura (MCB), C25, 4 pólos, NA
Alto grau de disjuntor, em conformidade com UL 489, CSA C22.2, Nº 5, e IEC 60947-2 normas, para aplicações que também são permitidos para a UL 1077 ou CSA C22.2 Nº 235, de contato auxiliar do módulo e liberação de tensão para a readaptação, vermelho/verde, contacte o indicador de posição, o que facilita a montagem em um trilho DIN
Programa de entrega
Função básica
Disjuntores
Número de pólos
4 pólos
Tropeçar característica
C
Aplicação
Painel de distribuição para exportação para a América do Norte (UL)
Corrente nominal [eun]
25 A
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
A gama de produtos
FAZ-NA
Dados técnicos
Elétrica
Normas
UL 489, CSA C22.2 Nº 5
IEC 60947-2
IEC 60947-2
Tensão operacional nominal [Ue] [Ue]
277/480 Y V AC
Tensão operacional nominal [Ue]
60 V DC
Tensão nominal de acordo com a norma IEC/EN 60947-2 [Un]
440 V CA
Tensão nominal de acordo com a UL [Un]
480Y/277 VCA
Tensão nominal de isolamento [Ueu]
440 V
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
Capacidade de ruptura de acordo com a UL
14 (UL489) kA
Operacionais capacidade de comutação
7.5 kA
Característica
B, C, D
Max. back-up fusível
125 A gL/gG
Seletividade De Classe
Três
tempo de vidaElétrica [Operações]
≧ 1500
tempo de vidaelétrica UL [Operações]
≧ 6000
tempo de vidaMecânica [Operações]
≧ 10000
tempo de vidaO Tempo De Vida [Operações]
> 10000
Direção de alimentação de entrada
conforme necessário
Referências
Interruptor auxiliar para instalação posterior
Z-IHK-NA 113895
Sinal de disparo de contato para posterior instalação
Z-NHK 248434
Comutação de intertravamento
Z-É/SPE-1TE 274418
Desarme de lançamento
FAZ-XAA-NA110-415 VCA 102036
FAZ-XAA-NA12-110V AC 102037
FAZ-XAA-NA12-110V AC 102037
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
105 mm
Montagem de largura por pólo
17.7 mm
Montagem
IEC/EN 60715 top-hat ferroviário
Grau de Proteção
IP20, IP40 (quando montada)
Terminais superior e inferior
elevador terminal / anel-língua
Proteção do Terminal
Dedo e volta da mão-prova para BGV A2
Terminal de capacidades
1 x 25 mmDois
Terminal de capacidades
2 x 10 mmDois
Torque de aperto dos parafusos de fixação
max. 2.4
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb) N/m
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb) N/m
Posição de montagem
Conforme necessário
Contacte o indicador de posição
vermelho / verde
A resistência interna (à temperatura ambiente, do único-pólo, 50 Hz)único pólo [Reu]
3.9 mΩ
Temperatura de funcionamento min. (UL)
-5 °C
Temperatura de funcionamento max. (UL)
+40 °C
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
25 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+75 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Lançamento característica
C
Número de pólos (total)
Quatro
Número de unidades de pólos
Quatro
Corrente nominal
25 A
Tensão nominal
240 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
15 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
14 kA
Tipo de tensão
AC
Frequência
50 - 50 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Sim
Simultaneamente comutação N-neutro
Nenhum
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
70.8
Construído-em profundidade
60 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 75 °C
Conectável condutor de seção transversal multi-fios
1 - 25 mm2
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2
Aprovações
Padrões De Produto
IEC/EN 60947-2; UL 489; CSA-C22.2 Nº 5-09; marcação CE
UL Arquivo Nº.
E235139
UL Controlo de Categoria Nenhuma.
DIVQ
CSA Arquivo.
Duzentos e quatro mil quatrocentos e cinquenta e três
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim, é adequado como BCPD
Adequado para
Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor
Sim
Max. Tensão Nominal
≤ 32 A
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Características
Curva característica
Deixe-através da energia I2t Característica de C (0,5 - 20), 277 V
Curva característica
Característica C (25 - 40), 240 V
