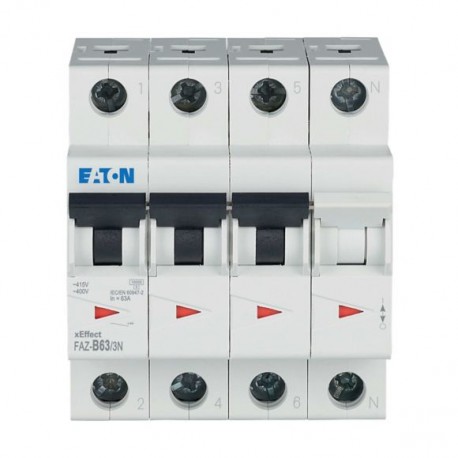

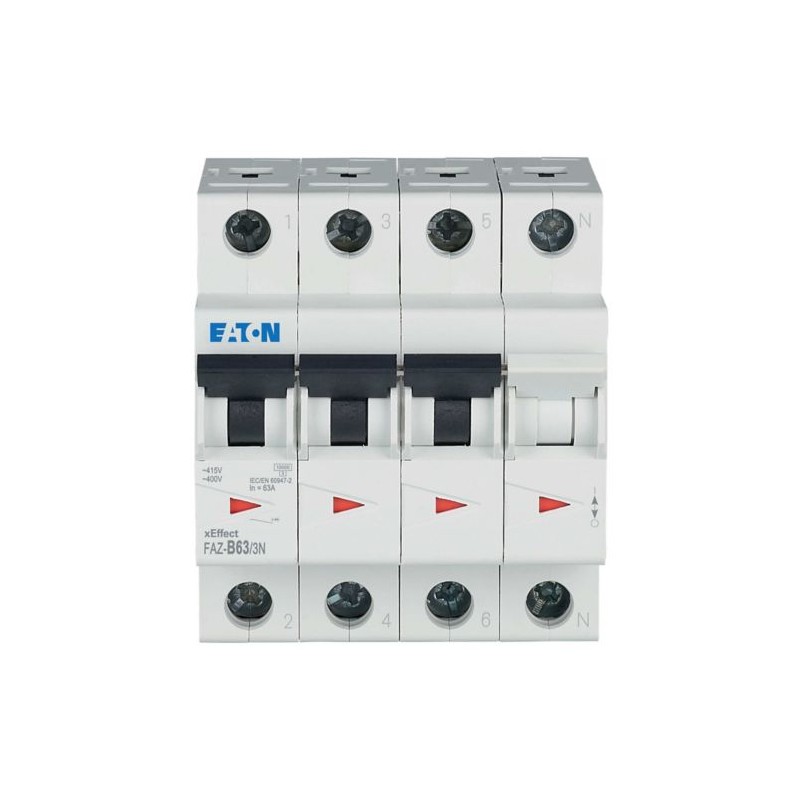

FAZ-B63/3N 278955 Y7-278955 EATON ELECTRIC FAZ-B63 / 3N o interruptor de alimentação, 63A, 3NP, B-Char, AC
FAZ-B63/3N
278955
Y7-278955
EATON-MOELLER
FAZ-B63 / 3N o interruptor de alimentação, 63A, 3NP, B-Char, AC
Pequeno disjuntor
Disjuntor miniatura (MCB), 63 A, 3p+N, característica: B
Disjuntor miniatura (MCB), FAZ, 3 polos+N, característica de disparo: B, corrente nominal In: 63 A, Painel de distribuição para aplicações industriais e comerciais avançadas
Disjuntores, fusíveis > Interruptor magnetotérmico
Aparelhagem Modular - Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Entrega do programa
Função básica | Disjuntores miniatura | ||
Pólo | 3 pólo+N | ||
Tropeçar característica | B | ||
Aplicação | Disjuntores para aplicações industriais e comerciais | ||
Corrente nominal | Eun | Um | 63 |
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 | kA | 15 | |
A gama de produtos | FAZ |
Dados técnicos
| Elétrica | |||
Normas | IEC/EN 60947-2 IEC/EN 60898 | ||
Tensão nominal de operação | Ue | V | |
| Ue | V AC | 230/400 | |
| V DC | 48 (por pólo) | ||
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 | kA | 15 | |
Operacionais capacidade de comutação | kA | 7.5 | |
Característica | B, C, D | ||
Max. back-up fusível | A gL/gG | 125 | |
Seletividade De Classe | 3 | ||
Tempo de vida | Operações | > 10000 | |
Direção de alimentação de entrada | conforme necessário | ||
| Mecânica | |||
Padrão de frente dimensão | mm | 45 | |
Gabinete de altura | mm | 80 | |
Proteção do Terminal | Dedo e volta da mão-prova para BGV A2 | ||
Montagem de largura por pólo | mm | 17.5 | |
Montagem | IEC/EN 60715 top-hat ferroviário | ||
Grau de Proteção | IP20, IP40 (quando montada) | ||
Terminais superior e inferior | Duplo propósito terminais | ||
Terminal de capacidades | mm2 | ||
| mm2 | 1 x 25 | ||
| mm2 | 2 x 10 | ||
Espessura do material de barramento | mm | na de na | |
Posição de montagem | Conforme necessário | ||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 63 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 17.7 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 0 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 75 | |
| linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente | |||
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905011]) | |||
Lançamento característica | B | ||
Número de pólos (total) | 4 | ||
Número de unidades de pólos | 4 | ||
Nominal corrente nominal | Um | 63 | |
Nominal tensão nominal | V | 400 | |
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V | kA | 10 | |
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V | kA | 10 | |
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V | kA | 15 | |
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V | kA | 15 | |
Tipo de tensão | AC | ||
Limitação de corrente de classe de | 3 | ||
Frequência | Hz | 50 - 60 | |
Simultaneamente comutação N-neutro | Sim | ||
Adequado para flush-instalação montada | Nenhum | ||
Categoria de sobretensão | 3 | ||
Grau de poluição | 2 | ||
Largura em número de modular espaçamentos | 4 | ||
Construído-em profundidade | mm | 70.5 | |
Equipamentos adicionais possível | Sim | ||
Grau de proteção (IP) | IP20 | ||
| Característica | Valor |
|---|---|
| Profundidade incorporada (EF000218) | 70.5 mm |
| Curva de funcionamento (EF000889) | B |
| Número de polos (total) (EF008618) | 4 |
| Número de polos protegidos (EF005548) | 3 |
| Corrente nominal especificada (EF000227) | 63 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão nominal de isolamento Ui (EF001366) | 440 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 4 kV |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) | 10 kA |
| Tipo de tensão (EF000187) | AC |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) | 10 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) | 15 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) | 15 kA |
| Frequência (intervalo) (EF000416) | 50 Hz |
| Potência dissipada (EF005387) | 18.6 W |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Instalação à face (EF007517) | Não |
| Comutação simultânea de neutro N (EF005997) | Sim |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 2 |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Largura em número de módulos (EF002950) | 4 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Secção da ligação de cabo flexível (EF007343) | 1 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1 mm² |
| Antideflagrante (EF004663) | Não |
