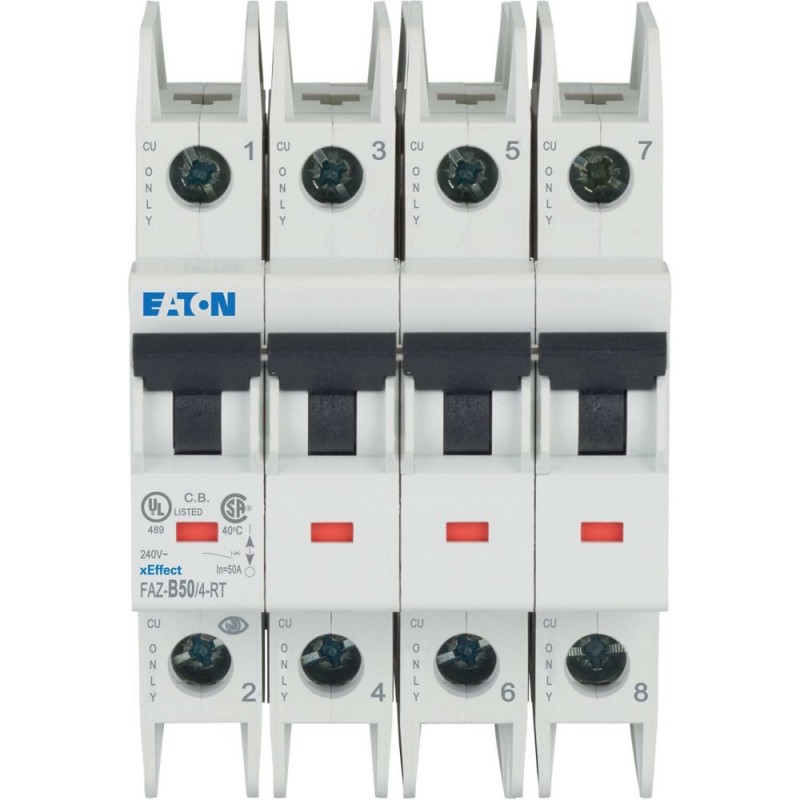

FAZ-B50/4-RT 190805 EATON ELECTRIC Int. magnetotérmico FACE-RT, 50A, 4P, curva B
FAZ-B50/4-RT
190805
EATON-MOELLER
Int. magnetotérmico FACE-RT, 50A, 4P, curva B
Disjuntor miniatura (MCB), 50, 4, característica: B, piercing na língua
Aparelhagem Modular - Industrial
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Disjuntor miniatura (MCB), 50, 4, característica: B, piercing na língua
De alta qualidade disjuntor para a América do Norte, tensão nominal de operação 230/400V, capacidade nominal de comutação 15 kA de acordo com UL 489, CSA C22.2 Não 5-02 e IEC/EN 60947-2, tri-estável slide catch - permite a eliminação dos actuais sistema de lamacento, correntes nominais de operação de até 40 A, viagem do tipo B, C, D
Programa de entrega
A função básica de
Miniatura de interruptores de circuito
Número de pólos
4 pólos
Característica de disparo
B
Aplicação
Células para a exportação para a América do Norte (UL)
Corrente nominal [In]
50 Um
Nominal capacidade de comutação acc. IEC/EN 60947-2 [Icu]
15 kA
Linha de produtos
FAZ-RT
Dados técnicos
Elétrica
Regras
UL 489, CSA C22.2 Nº 5
IEC 60947-2
IEC 60947-2
Tensão nominal [Ue] [Ue]
277/480 E V DE CA
Tensão nominal [Ue]
60 V DC
Tensão nominal de acordo com a norma IEC/EN 60947-2 [Un]
415 V AC
Tensão nominal de acordo com UL [Un]
240 V AC
Tensão nominal de isolamento [Ueu]
440 V
Nominal capacidade de comutação acc. IEC/EN 60947-2 [Icu]
15 kA
Capacidade de ruptura de acordo com UL
10 (UL489) kA
Operacional capacidade de comutação
7.5 kA
Recurso
B, C, D
Max. back-up de fusíveis
125 a gL/gG
A Selectividade Da Classe
Três
a esperança de vidaElétrica [Operações]
≧ 1500
a esperança de vidaelétrica UL [Operações]
≧ 6000
a esperança de vidaMecânica [Operações]
≧ 10000
a esperança de vidaA Esperança De Vida [Operações]
> 10000
A direção da entrada de fornecimento de
como se requer
Referências
Interruptor auxiliar para instalação posterior
Z-IHK-NA 113895
Disparo do sinal de contato para instalação posterior
Z-NHK 248434
Comutação de bloqueio
Z-É/SPE-1TE 274418
Derivação de viagem de libertação
FAZ-XAA-NA110-415V CA 102036
FAZ-XAA-NA12-110V AC 102037
FAZ-XAA-NA12-110V AC 102037
Mecânica
Padrão na parte dianteira da dimensão
45 mm
A altura do compartimento
105 mm
Largura de montagem por pólo
17.7 mm
Montagem
IEC/EN 60715 top-hat estrada de ferro
Grau de Proteção
IP20, IP40 (quando usado)
Terminal superior e inferior
elevador terminal / anel-da língua
Proteção do Terminal
O dedo e a parte de trás da mão da prova de BGV A2
Terminal de capacidades
1 x 25 mmDois
Terminal de capacidades
2 x 10 mmDois
Binário de aperto dos parafusos de fixação
max. 2.4
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb-in) N/m
UL:
#18-12 AWG: 2.4 Nm (21 lb-in)
#10-8 AWG: 2.8 Nm (25 lb-in)
#6 AWG: 4 Nm (36 lb-in) N/m
Posição de montagem
Como se requer
Indicador de posição de contato
vermelho / verde
A resistência interna (a uma temperatura ambiente de um único pólo, 50 Hz)pólo [Reu]
1.6 mΩ
Temperatura de operação min. (UL)
-5 °C
Ambiente de funcionamento temperatura máx. (UL)
+40 °C
A verificação do projeto de acordo com a norma IEC/EN 61439
Dados técnicos para a verificação do projeto
Corrente de operação nominal especificada na dissipação de calor [In]
50 Um
A dissipação de calor por polo, dependente da corrente [Pvideira]
0 W
Estática da dissipação de calor, não dependente da corrente [Pvs]
0 W
A dissipação de calor da capacidade [Pdiss]
0 W
Temperatura de operação min.
-40 °C
Ambiente de funcionamento temperatura máx.
+75 °C
linear, +1 °C, os resultados de 0,5% de redução da capacidade de condução de corrente
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e partes10.2.2 resistência à Corrosão
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.1 a Verificação da estabilidade térmica dos fechamentos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.2 a Verificação da resistência dos materiais de isolamento de calor normal
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.3 a Verificação da resistência do material isolante ao calor anormal e ao fogo, devido à interna elétrico efeitos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.4 Resistência aos ultra-violeta (UV)
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.5 de Elevação
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partes10.2.6 impacto Mecânico
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partesV10.2.7 Inscrições
Cumpre com a norma de produto requisitos.
10.3 Grau de proteção das ASSEMBLÉIAS
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.4 Separações e distâncias de fuga
Cumpre com a norma de produto requisitos.
10.5 Proteção contra choques elétricos
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.6 a Incorporação de dispositivos de manobra e componentes
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.7 Interno dos circuitos elétricos e conexões
É o painel do gerador da responsabilidade.
10.8 Conexões para condutores externos
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.2 de Potência elétricos de freqüência da força
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão suportada de Impulso
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.4 Testes de caixas de material isolante
É o painel do gerador da responsabilidade.
10.11 classificação de curto-circuito
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.12 compatibilidade Electromagnética
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.13 função Mecânica
O dispositivo está em conformidade com os requisitos, sempre que a informação na folha de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Os disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
Engenharia elétrica, automação, controle de processos, engenharia, instalação Elétrica, o dispositivo / disjuntor Miniatura sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Liberação do recurso
B
Número de pólos (total)
Um
Número de pólos protegidos
Três
Corrente nominal
50 Um
Tensão nominal
240 V
Tensão nominal de isolamento Ui
440 V
Nominal suportada de impulso Uimp tensão
4 kV
Nominal de curto-circuito poder de corte Icn EM 60898 a 230 V
15 kA
Nominal de curto-circuito poder de corte Icn EM 60898 a 400 V
15 kA
Nominal de curto-circuito poder de corte Icu IEC 60947-2 a 230 V
10 kA
Nominal de curto-circuito poder de corte Icu IEC 60947-2 a 400 V
14 kA
Tensão de tipo
CA
Frequência
50 - 50 Hz
Limitação de corrente de classe
Três
Adequado para montagem embutida
Sim
Simultaneamente comutação N-neutro
Não
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamento adicional
Sim
Largura em número de separações modulares
70.8
Construído em profundidade
60 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante o funcionamento
-25 - 75 °C
Conectável condutor de seção transversal multi-cabo
1 - 25 mm2
Conectável condutor seção transversal do núcleo sólido
1 - 25 mm2
Aprovações
Normas De Produto
IEC/EN 60947-2; UL 489; CSA-C22.2 Nº 5-09; marcação CE
UL File Não.
E235139
UL Categoria de Controle Não.
DIVQ
Arquivo CSA Não.
Duzentos e quatro mil quatrocentos e cinqüenta e três
CSA Classe Não.
1432-01
América Do Norte Certificação
Na lista UL, certificação CSA
Projetado especialmente para a América do Norte
Sim, é adequado como BCPD
Adequado para
Circuitos de alimentação, circuitos
Limitação De Corrente No Disjuntor
Sim
Max. Classificação De Tensão
≤ 32
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Características
Curva característica
Vamos nós-através da energia I2t | Função C (0.5 - 20), 277 V
Curva característica
A Característica C (25 - 40), 240 V
