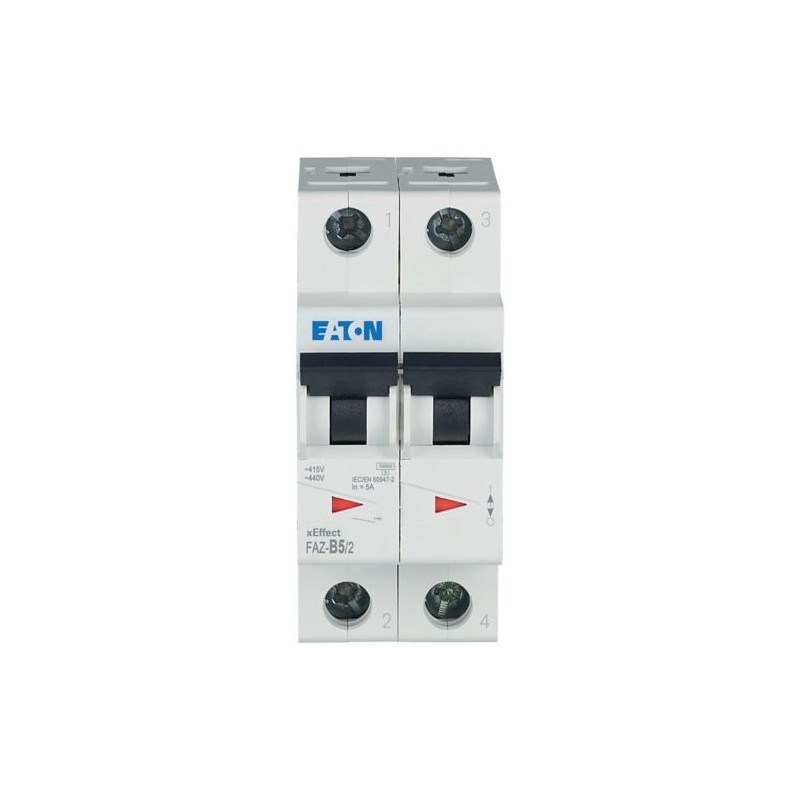

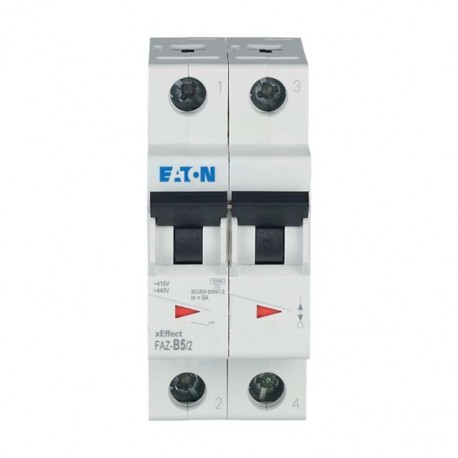

FAZ-B5/2 278727 Y7-278727 EATON ELECTRIC Interruptor magnetotérmico FACE, 5A, 2P, curva B
FAZ-B5/2
278727
Y7-278727
EATON-MOELLER
Interruptor magnetotérmico FACE, 5A, 2P, curva B
Disjuntor FAZ, 5A, 2P, curva B
Disjuntor miniatura (MCB), 5 A, 2p, Característica: B
Disjuntor miniatura (MCB), FAZ, 2 polos, característica de disparo: B, corrente nominal em: 5 A, painel de distribuição para aplicações industriais e comerciais avançadas
Disjuntores, fusíveis > Interruptor magnetotérmico
Aparelhagem Modular - Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Disjuntor miniatura (MCB), 5A, 2p, tipo B característico
Alta qualidade de corrente residual disjuntor/disjuntor com proteção de sobrecorrente independente da tensão da rede; entre em contato com indicação da posição do vermelho-verde; traseira do terminal plug proteção; tri-estável apresentação de pega—permite a remoção de um existente encerramento da assembleia; abrangente de acessórios gama de produtos podem ser adaptados; ampla gama de nominal de correntes de falta; operação nominal correntes de até 40; viagem tipos B,C,D; classificado capacidade de comutação de 10 kA; adequado para uso livre (de energia no local e exterior quadro de distribuição) a -25 °C; adequado para uso livre (de energia no local e exterior quadro de distribuição) - 25 °C
Programa de entrega
Função básica
Disjuntores
Número de pólos
2 pólo
Tropeçar característica
B
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
5 Um
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
A gama de produtos
FAZ
Dados técnicos
Elétrica
Normas
IEC/EN 60947-2
IEC/EN 60898
IEC/EN 60898
Tensão operacional nominal [Ue] [Ue]
240/415 V AC
Tensão nominal de acordo com a UL [Un]
480Y/277 VCA
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
Capacidade de ruptura de acordo com a UL
10 (UL1077) kA
Max tensão operacional de acordo com IEC/EN 60947-2
440 V CA
Avaliado capacidade de comutação de acordo com a norma IEC/EN 60947-2 (máx tensão operacional) [eucu]
10 kA
Avaliado serviço de interrupção de curto-circuito capacidade, de acordo com a norma IEC/EN 60947-2 (máx tensão operacional) [eucs]
7,5 kA
Tensão nominal de acordo com a norma IEC/EN 60898-1 [Un]
415 V AC
Avaliado capacidade de comutação de acordo com a norma IEC/EN 60898-1 [eucn]
10 kA
Avaliado serviço de interrupção de curto-circuito capacidade, de acordo com a norma IEC/EN 60898-1 [eucs]
7,5 kA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
5 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
3.8 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+75 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Lançamento característica
B
Número de pólos (total)
Dois
Número de unidades de pólos
Dois
Corrente nominal
5 Um
Tensão nominal
400 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
10 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
15 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
15 kA
Tipo de tensão
AC
Frequência
50 - 60 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Nenhum
Simultaneamente comutação N-neutro
Nenhum
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
Dois
Construído-em profundidade
De 70,5 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 75 °C
Conectável condutor de seção transversal multi-fios
1 - 25 mm2
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2
Aprovações
Padrões De Produto
IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 Nº 235; marcação CE
UL Arquivo Nº.
E177451
UL Controlo de Categoria Nenhuma.
QVNU2, QVNU8
CSA Arquivo.
Duzentos e quatro mil quatrocentos e cinquenta e três
CSA Classe Nenhuma.
3215-30
América Do Norte Certificação
Reconhecido pela UL, CSA
Condições de Aceitação
Complementar Protetor de apenas
Adequado para
Ramo de Circuitos; não como BCPD
Limitação De Corrente Do Disjuntor
Nenhum
Max. Tensão Nominal
480Y/277 VCA; 96 VDC
Grau de Proteção
IEC: IP20; UL/CSA Tipo: -
| Característica | Valor |
|---|---|
| Profundidade incorporada (EF000218) | 70.5 mm |
| Curva de funcionamento (EF000889) | B |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Corrente nominal especificada (EF000227) | 5 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão nominal de isolamento Ui (EF001366) | 440 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 4 kV |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) | 10 kA |
| Tipo de tensão (EF000187) | AC |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) | 10 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) | 15 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) | 15 kA |
| Frequência (intervalo) (EF000416) | 50 Hz |
| Potência dissipada (EF005387) | 3.8 W |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Instalação à face (EF007517) | Não |
| Comutação simultânea de neutro N (EF005997) | Não |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 2 |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Largura em número de módulos (EF002950) | 2 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Secção da ligação de cabo flexível (EF007343) | 1 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1 mm² |
| Antideflagrante (EF004663) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
