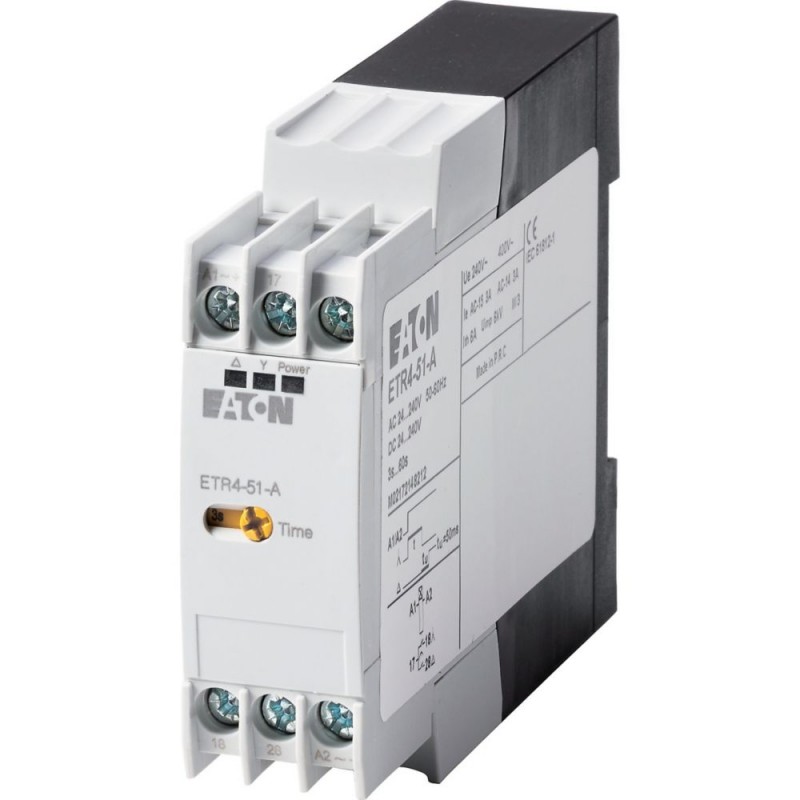

ETR4-51-A 031884 EATON MOELLER Estr-tria XTTR6A60S51B Temporizador 24-240VAC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ETR4-51-A 031884 EATON MOELLER Estr-tria XTTR6A60S51B Temporizador 24-240VAC

ETR4-51-A

031884

EATON - MOELLER

Disponível

Envio hoje

Estr-tria XTTR6A60S51B Temporizador 24-240VAC

Mais detalhes


Contatores

ETR/DILET Contactor Relays - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$83.29
4+$75.08
8+$72.40
12+$71.14
16+$70.41
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  ETR4 relés de temporização
Função básica
  Relés de temporizador
Função
  Estrela-delta de comutação

  Contato de comutação com uma passagem de tempo de 50 ms
Fixo a função de temporização
Número de troca de contactos
  1
Intervalo de tempo
  3 - 60 s
Intervalo de tempo
  3 - 60 s
Corrente operacional nominal

AC-14

300 V
EueUm3
380 V, 400 V, 415 V
EueUm3

  Valor aplica-se começando com o lançamento 001.
AC-15

220 V, 230 V, 240 V
EueUm3
300 V
EueUm3
380 V, 400 V, 415 V
EueUm3

  Valor aplica-se começando com o lançamento 001.
Faixa de tensão
ULNV24 - 240 V CA, 50/60 Hz
na de na
Largura
 mm22.5
Terminais de marcação de acordo com a EN 50042
Geral
Normas
  IEC/EN 61812
VDE 0435
Vida útil mecânica

AC operado
Operaçõesx 10630
Operado DC
Operaçõesx 10630
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente, de armazenamento
 °C- 45 - + 85
Aberto
 °C-25 - +60
Entre
 °C- 25 - + 45
Posição de montagem
  Conforme necessário
Mecânica, resistência ao choque (IEC/EN 60068-2-27)

Meia-sinusoidal de choque, de 20 ms
 g
Fazer contato
 g4
Grau de proteção

Terminais
  IP20
Peso
 kg0.1
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.5 - 2.5)
2 x (0.5 - 1.5)
Flexível com virola
 mm21 x (0.5 - 2.5)
2 x (0.5 - 1.5)
Sólido ou trançado
 AWG1 x (20 - 14)
Contactos
Tensão de resistência a impuso nominal
UimpV AC4000
Tensão de resistência a impuso nominal
UimpV AC6000

  Valor aplica-se começando com o lançamento 001.
Categoria de sobretensão/grau de poluição
  III/2
Tensão de isolamento nominal
UeuV AC400
Tensão de isolamento nominal
UeuV AC600

  Valor aplica-se começando com o lançamento 001.
Tensão nominal de operação
UeV AC300
Tensão nominal de operação
UeV AC440

  Valor aplica-se começando com o lançamento 001.
Isolamento de segurança EN 61140

entre bobina e contatos auxiliares
 V AC250
entre os contatos auxiliares
 V AC250
Capacidade de tomada de

na de na
 Um48
na de na
 Um50
DC-11 L/R - 40 ms
 x Ie1.1
Capacidade de interrupção

na de na
 Um3
na de na
 Um3
DC-11 L/R - 40 ms
 x Ie1.1
Corrente operacional nominal
EueUm
AC-14
Eue
380 V, 400 V, 415 V
EueUm3

  Valor aplica-se começando com o lançamento 001.
CA--14

440 V
EueUm3
AC-15

220 V, 230 V, 240 V
EueUm3
DC-11

Nota
  Que faz e quebrando condições para DC13, a constante de tempo como afirmou
L/R (máx. 15 ms
 Um
24 V
EueUm1.5
L/R (máx. 50 ms
 Um1.2
Conv. corrente térmica
EuthUm6
Curto-circuito sem solda

Nota
  Quando alimentado diretamente da rede de alimentação ou transformador > 1000 VA
Max. fusível, fazer contatos
 Um gG/gL6
Max. fusível, quebra de contatos
 Um gG/gL6
Max. proteção contra sobrecorrente dispositivo, 220/230 V
 TipoFAZ-B4/1-HI
Ímã de sistemas
Tolerância de tensão
 x Uc
Pick-up de tensão
 x Us
Min. pick-up de tensão, AC operado
 x Uc0.85
Pick-up de tensão AC operado, max.
 x Uc1.1
Pick-up tensão DC operados, min.
 x Uc0.7
Max. pick-up de tensão, operado DC
 x Uc1.1
Consumo de potência

Pick-up AC
 VA2
Vedação CA
 VA2
Pick-up DC
 W1.8
Vedação DC
 W1.8
Fator de serviço
 % DF100
Frequência máxima
 Ops/h4000
Mínimo de tempo do comando

AC
 ms50
DC
 ms30
Repetição de precisão (desvio)
 %
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6
Dissipação de calor por pólo, dependente da corrente
PvidW1.4
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW1.8
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / relé Temporizador (EC001439)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Relé e soquete / Temporizada do relé ([email protected] [AKF092010])
Tipo de conexão elétrica
  Conexão a parafuso
Função de atraso na energização
  Nenhum
Função de atraso na desenergização
  Nenhum
Função flutuante contato na energização
  Nenhum
Função flutuante contato na desenergização
  Nenhum
Função estrela-triângulo
  Sim
Função pulse shaping
  Nenhum
Função de piscar, começando com pausa, tempo fixo
  Nenhum
Função de piscar, a começar de pulso, tempo fixo
  Nenhum
Função de relógio, começando com pausa, variável
  Nenhum
Função de relógio, começando com o pulso, a variável
  Nenhum
Com o plug-in
  Nenhum
Operação remota possível
  Nenhum
Adequado apenas para controle remoto
  Nenhum
Conectável em bloco de contato auxiliar
  Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V24 - 240
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V24 - 240
Avaliado controle de tensão de alimentação-Nos em DC
 V24 - 240
Tipo de tensão para acionamento
  AC/DC
Intervalo de tempo
 s3 - 60
Número de saídas, sem atraso, contato normalmente fechado
  0
Número de saídas, sem atraso, contato normalmente aberto
  1
Número de saídas, sem atraso, contato de
  0
Número de saídas, atrasada, contato normalmente fechado
  0
Número de saídas, atrasada, contato normalmente aberto
  1
Número de saídas, atraso, mudança de contato
  0
Saídas, reversível atraso/sem atraso
  Nenhum
Com a saída de semicondutor
  Nenhum
Largura
 mm23
Altura
 mm83
Profundidade
 mm103
Aprovações
Padrões De Produto  IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508, CSA-22.2 No. 14; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  12528
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Grau de Proteção  IEC: IP20, UL/CSA Tipo: -
Características
na de naDiagrama de fluxo para funções de tempo

LED legenda


IL04910001Z (AWA2527-1485) relé de Temporização, estrela-delta de relé, relé multifuncional

>>

Datasheet - PDF
