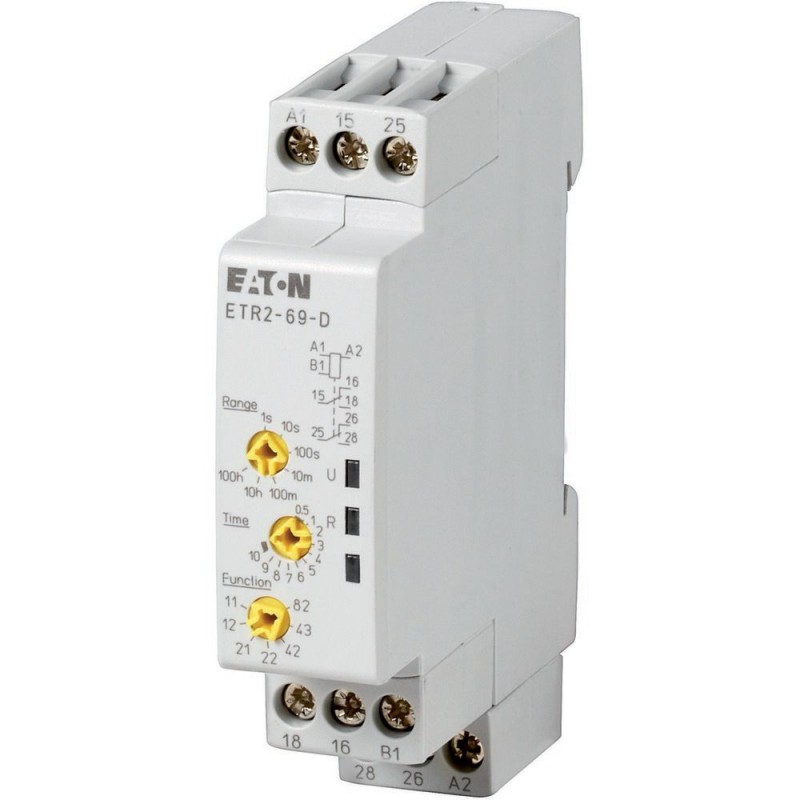

ETR2-69-D 119428 EATON ELECTRIC temporizador multifunções Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ETR2-69-D 119428 EATON ELECTRIC temporizador multifunções

ETR2-69-D

119428

EATON-MOELLER

temporizador multifunções

Mais detalhes


Relés > Relé temporizador

Relés de temporização (KETR, KEMR, KESR)

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $199.40
Preço unitário: $199.40

Quantidade Preço
1+$199.40
2+$176.73
3+$172.79
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Relé de temporização, 2W, 0.05 s-100h, multi-função, 12-240VAC 50/60Hz, 12-240VDC
Eletrônico da multi-função do relé de temporização ETR2 de acordo com a norma IEC/EN 61812-1, 17.5 mm de largura, intervalo de tempo 0.05 s-100h, 2 troca de contatos ajustáveis, 11 em atraso, 21 fugaz contato na energização, 42 intermitente, o pulso de início, 43 piscando, pausar o início, a 12 off-atrasada, 22 fugaz contato na desenergização, 82 pulse shaping

Programa de entrega

A gama de produtos
ETR2 relés de temporização
Função básica
Relés de temporizador
Função
Multi-funcional
Em atraso
Fora adiada
Fugaz contato na energização
Fugaz contato na desenergização
Piscando, pulso iniciar
Piscando, pausa iniciar
Formação de pulso
Funções de temporização ajustável
Número de troca de contactos
Dois
Intervalo de tempo
0.05 s - 100 h
Intervalo de tempo
0.05 - 1 s
1.5 - 30 s
5 - 100 s
1.5 - 30 min
5 - 100 min
0.5 - 10 h
5 - 100 h
Corrente operacional nominal [eue]
AC-15220 V, 230 V, 240 V [Ie]
5 Um
230 V (N/S) [Ie]
3
230 V (NC) [EUe]
0,75 A
Faixa de tensão [ULN]
12 - 240 V CA, 50/60 Hz
12 – 240 V DC V
Largura
17,5 mm
Terminais de marcação de acordo com a EN 50042
2527SWI-8
Terminais de marcação de acordo com a EN 50042
2527SWI-7

Dados técnicos

Dados técnicos na folha de catálogo
Outros dados técnicos (folha de catálogo)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Relés (EG000019) / relé Temporizador (EC001439)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Relé e soquete / Temporizada do relé ([email protected] [AKF092013])
Tipo de conexão elétrica
Conexão a parafuso
Função de atraso na energização
Sim
Função de atraso na desenergização
Sim
Função flutuante contato na energização
Sim
Função flutuante contato na desenergização
Sim
Função estrela-triângulo
Nenhum
Função pulse shaping
Sim
Função de piscar, começando com pausa, tempo fixo
Sim
Função de piscar, a começar de pulso, tempo fixo
Sim
Função de relógio, começando com pausa, variável
Nenhum
Função de relógio, começando com o pulso, a variável
Nenhum
Com o plug-in
Nenhum
Operação remota possível
Nenhum
Adequado para controle remoto
Nenhum
Conectável em bloco de contato auxiliar
Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
12 - 240 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
12 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
12 - 240 V
Tipo de tensão para acionamento
AC/DC
Corrente Nominal
3
Intervalo de tempo
0.05 - 0.05 s
Número de saídas, sem atraso, contato normalmente fechado
Zero
Número de saídas, sem atraso, contato normalmente aberto
Zero
Número de saídas, sem atraso, contato de
Zero
Número de saídas, atrasada, contato normalmente fechado
Zero
Número de saídas, atrasada, contato normalmente aberto
Zero
Número de saídas, atraso, mudança de contato
Dois
Saídas, reversível atraso/sem atraso
Sim
Com a saída de semicondutor
Nenhum
Adequado para calha DIN (cartola trilho de montagem
Sim
Adequado para montagem frontal
Nenhum
Largura
22,5 mm
Altura
78 mm
Profundidade
98 mm

Aprovações

Padrões De Produto
IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508, CSA-22.2 No. 14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR, NKCR7
CSA Arquivo.
UL relatório válido
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Características

Diagrama de fluxo para funções de tempo

LED legenda

O tempo não está a funcionar, contacte 15 – 18 fechado

Tempo de execução, entre em contato 15 – 18 fechado

Tempo de execução, entre em contato 15 – 18 não está fechada

① A2/A1 ligado

② A2/A1 não vinculado

11 Em atraso
250U012
12 Off-atrasada
250U013
21 Fugaz contato na energização
250U015
22 Fugaz contato na desenergização
250U016
42 Piscar de pulso e iniciar a
250U007
43 Piscando, pausa iniciar
250U068
250U075
82 Pulse shaping
250U020

Dimensões

2527DIM-2
