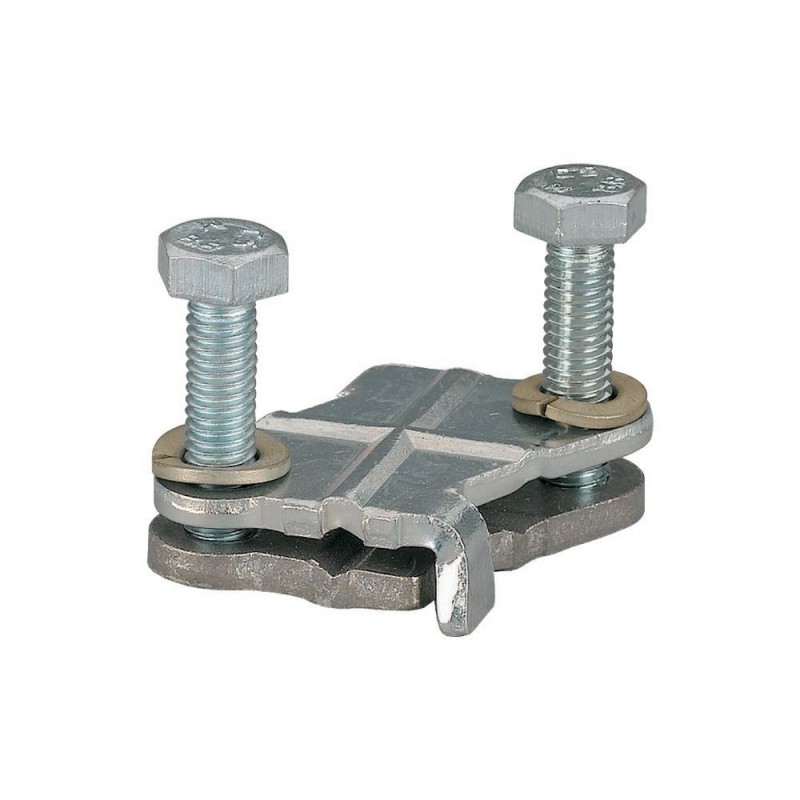

K20X15/40 002285 Y7-2285 EATON ELECTRIC flange Embarrado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K20X15/40 002285 Y7-2285 EATON ELECTRIC flange Embarrado

K20X15/40

002285

Y7-2285

EATON-MOELLER

10

flange Embarrado

distribuidor de barras para CU20x5 (x10, x15)

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU20x5(x10, x15), busbar terminal for CU 20X15/40

Terminal de barramento ultraplano, capacidade do terminal para cabo redondo = re 1,5-10 ou rf 1,5-6 mm², capacidade do terminal para cabo plano = 3x9x0,8 ou 6x9x0,8 ou 4x16x0,8 ou 6x16x0,8 ou 10x16x0,8 ou 11x21x1, para barramentos de 20x10 / 20x15, corrente nominal de operação Ie = 630A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $103.51
Preço unitário: $10.35
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002285
EAN
4015080022855
Product Length/Depth
50 mm
Product Height
40 mm
Product Width
40 mm
Product Weight
0.072 kg
Compliances
RoHS conform
Model Code
K20X15/40

Especificações do produto

Type
Accessory/spare part type
Ultra-flat busbar terminals
Busbar terminals
Used with
Cu 20 x 5 mm busbars
Cu 20 x 10 mm busbars
Cu 20 x 15 mm busbars
Ci insulated enclosure
Accessory for busbar enclosures
Prepared enclosures
Accessory panel building
Width clamp
32 mm
Busbar thickness - max
10 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
124 mm²
Rated operational current (Ie) - max
400 A
Functions
Terminal for flat strip
Rated operation current (Ie)
100 A
400 A
200 A
160 A
630 A
250 A
Suitable for
Strip conductor connection
Round conductor connection
Flat rail
Rated operational current
400 A
Terminal capacity (flat strip)
16 mm x 0.8 mm (10x)
9 mm x 0.8 mm (6x)
16 mm x 0.8 mm (6x)
16 mm x 0.8 mm (4x)
9 mm x 0.8 mm (3x)
21 mm x 1 mm (11x)
Terminal capacity (round conductor)
1.5 mm² - 10 mm²
1.5 mm² - 6 mm²

ETIM for 002285 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 20 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 32 mm
Máx. seção transversal do condutor (EF004969) 124 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 400 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim
