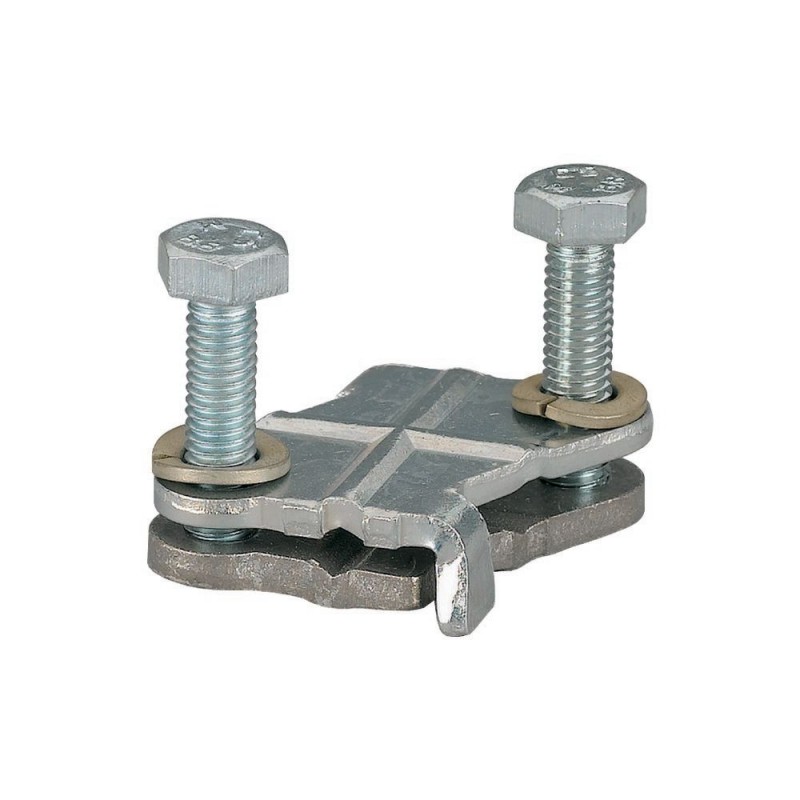

K12X5/25 002324 Y7-2324 EATON ELECTRIC flange Embarrado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K12X5/25 002324 Y7-2324 EATON ELECTRIC flange Embarrado

K12X5/25

002324

Y7-2324

EATON-MOELLER

10

flange Embarrado

distribuidor de barras para 12x5

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU 12x5, 25

Terminal de barramento ultraplano, capacidade do terminal para cabo redondo = re 1,5-10 ou rf 1,5-6 mm², capacidade do terminal para cabo plano = 3x9x0,8 ou 6x9x0,8 ou 4x16x0,8 ou 6x16x0,8, para barramentos de 12x5, corrente nominal de operação Ie = 250A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $60.37
Preço unitário: $6.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002324
EAN
4015080023241
Product Length/Depth
75 mm
Product Height
65 mm
Product Width
68 mm
Product Weight
0.045 kg
Compliances
RoHS conform
Model Code
K12X5/25

Especificações do produto

Used with
Cu 12 x 5 mm busbars
Prepared enclosures
Accessory for busbar enclosures
Accessory panel building
Ci insulated enclosure
Type
Accessory/spare part type
Ultra-flat busbar terminals
Busbar terminals
Width clamp
0 mm
Busbar thickness - max
5 mm
Busbar thickness - min
5 mm
Busbar width - max
12 mm
Busbar width - min
12 mm
Conductor cross section - max
74 mm²
Rated operational current (Ie) - max
250 A
Functions
Terminal for flat strip
Rated operation current (Ie)
160 A
250 A
100 A
200 A
Suitable for
Flat rail
Round conductor connection
Strip conductor connection
Rated operational current
250 A
Terminal capacity (flat strip)
16 mm x 0.8 mm (6x)
9 mm x 0.8 mm (6x)
16 mm x 0.8 mm (4x)
9 mm x 0.8 mm (3x)
Terminal capacity (round conductor)
1.5 mm² - 10 mm²
1.5 mm² - 6 mm²

ETIM for 002324 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 0 mm
Máx. seção transversal do condutor (EF004969) 74 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 250 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
