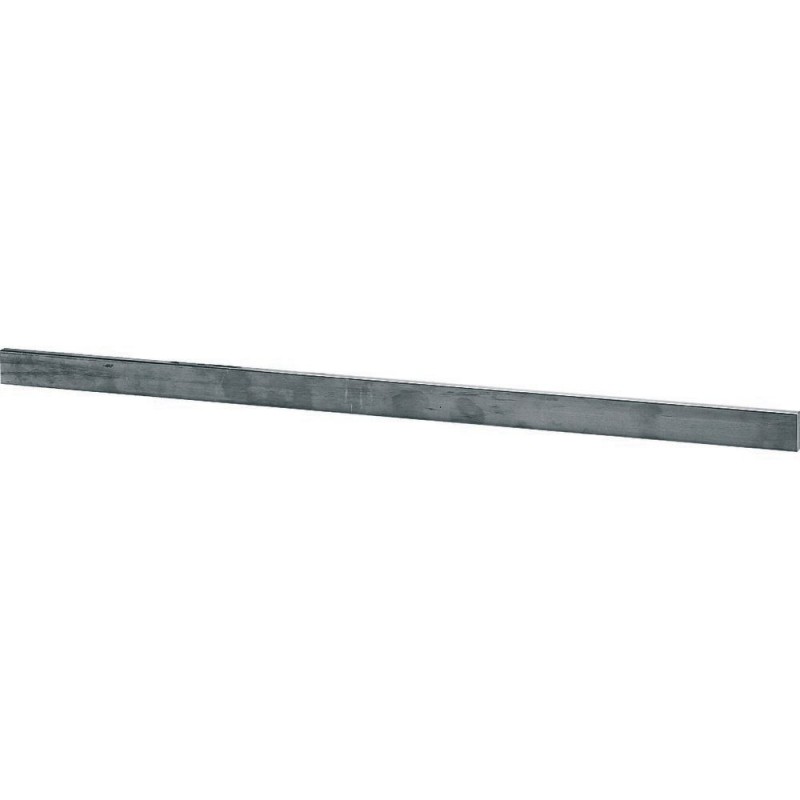

CU20X10-2250 009839 0001711011 EATON ELECTRIC placa flexível Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CU20X10-2250 009839 0001711011 EATON ELECTRIC placa flexível

CU20X10-2250

009839

0001711011

EATON-MOELLER

Disponível Envio hoje

placa flexível

Mais detalhes


* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $215.82
Preço unitário: $215.82

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



Barramento de cobre, 20x10x2250mm, enlatados
Televisão barra de cobre para CI sistema de distribuição, estanho superfície, 20x10 mm, fornecidos em comprimentos=2250mm, Ie=400A, CI quadro de distribuição de até 630A=1x 20x10+1x de 20x5

Programa de entrega

A gama de produtos
60 mm sistema de
Acessórios
Plano de barras de cobre
Única unidade/unidade Completa
Sistema Modular
Descrição
Televisão barramentos de cobre
Acabamento da superfície
Estanhado
Corrente operacional nominal [eue]
400 A
Comprimento
2250 mm
Para uso com
SH0635/4
SH0632
Cu fator de
4,01 kg
Barramentos de cobre
Largura
20 mm
Altura
10 mm
Intervalo entre o barramento centros de
60 mm
Material
Cobre, estanhado
Notas

O cálculo material de subsídio de → informações Gerais capítulo

Selecionando o barramento de seção transversal e o dispositivo a ser usado → Engenharia capítulo

Dados técnicos

Geral
Normas
PT 13061
Temperatura ambienteTemperatura de funcionamento max.
+35 °C
Intervalo entre o barramento centros de
60 mm
Contactos
Intervalo entre o barramento centros de
60 mm
Nominal ininterrupta de corrente
Com desvios de temperatura, DIN 43671 estipula que um fator de correção k2 deve ser levado em conta
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 5 mm bar [Iu]
200 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 5 mm barramento [euu]
320 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 5 mm bar [Iu]
450 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 10 mm bar [Iu]
360 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 10 mm barramento [euu]
520 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 10 mm barramento [euu]
630 A
Dados elétricos
Corrente operacional nominal [eue]
460 A
As características do Material
Material
Cobre, estanhado
Acabamento da superfície
Estanhado
Notas

Para nominal ininterrupta de corrente ludo contato aplica-se o seguinte: de acordo com a norma DIN 43671 fator de correção k2 deve ser levado em conta no caso de temperaturas diferentes.

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento max.
+35 °C
