> EATON - MOELLER>Arranques suaves padrão>EMS-XCW-4 172743 ELECTRIC Conector com cabos de controle 4 Aparelhos
Produto anterior Próximo produto

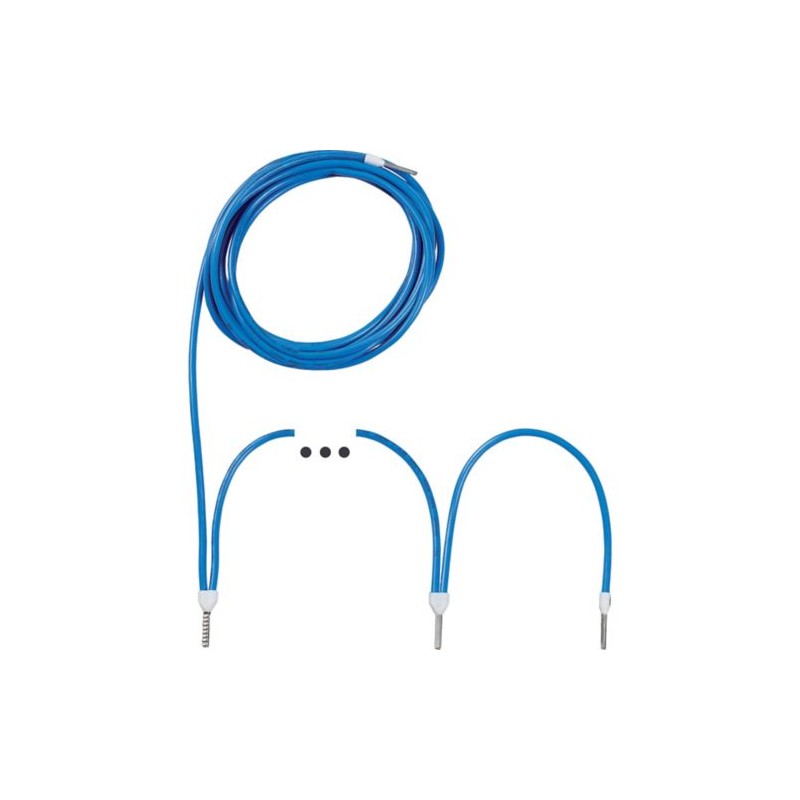

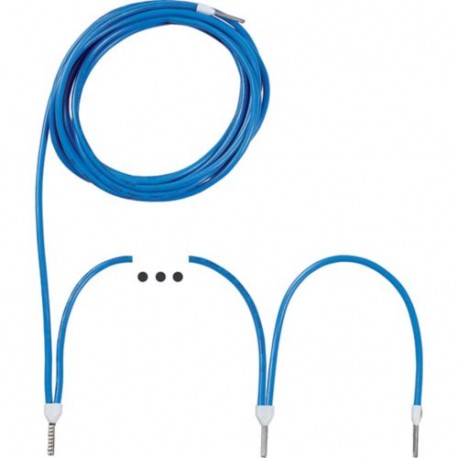

EMS-XCW-4 172743 EATON ELECTRIC Conector com cabos de controle 4 Aparelhos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMS-XCW-4 172743 EATON ELECTRIC Conector com cabos de controle 4 Aparelhos

EMS-XCW-4

172743

EATON-MOELLER

Conector com cabos de controle; 4 Aparelhos

Ponte de conexão de comutação para EMS; 4 aparelhos

Conector do cabo de controle; 4 Dispositivos

Cabo de conexão pré-fabricado para fiação da corrente de controle para 4 partidas eletrônicas de motor em paralelo com uma distância máxima de montagem de 30 mm, seção transversal do condutor: 0,75 mm².

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para controle eletrônico do motor e dispositivo de proteção

Arranques suaves padrão

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Controle conector do cabo; 4 Dispositivos de
Pré-fabricadas cabo de ligação para a fiação do controle da corrente por 4 eletrônica de iniciação do motor em paralelo com um máximo. montagem distância de 30 mm, seção transversal do condutor: 0,75 mm2.

Programa de entrega

A gama de produtos
Eletrônica do motor starter
Função básica
Acessórios
Pólo
Um
Dispositivos
4 Número de
De acionamento tensão
24 V DC
Para uso com
EMS-D...
EMS-DOS...-SWD-...
EMS-R...
EMS-ROS...-SWD-...
Seção transversal do condutor
0,75 mmDois

Dados técnicos

Geral
Temperatura ambiente
-25 - +60

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0,5 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.014 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0.014 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Acessórios para eletrônica de controle do motor e o dispositivo de proteção (EC002615)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de mudar a tecnologia do motor Eletrônico de controle e proteção do motor / dispositivo Eletrônico de controle do motor e motor de unidade de proteção (acessórios) ([email protected] [ACO035011])
Tipo de acessório
Cabo de conexão

ETIM for 172743 Componentes industriais para Baixa Tensão (EC002615)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Cabo de ligação
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
