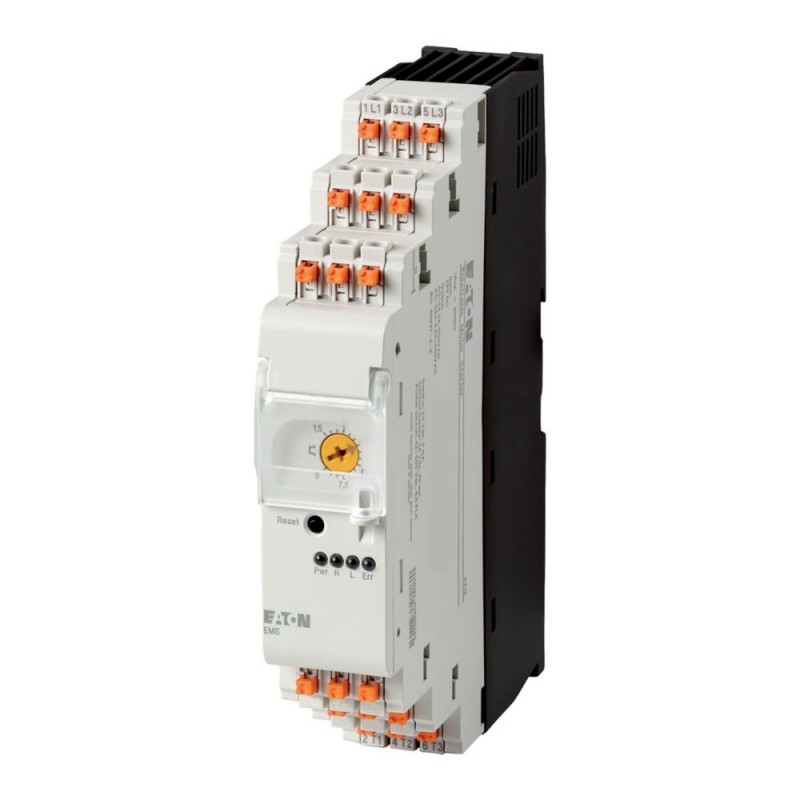

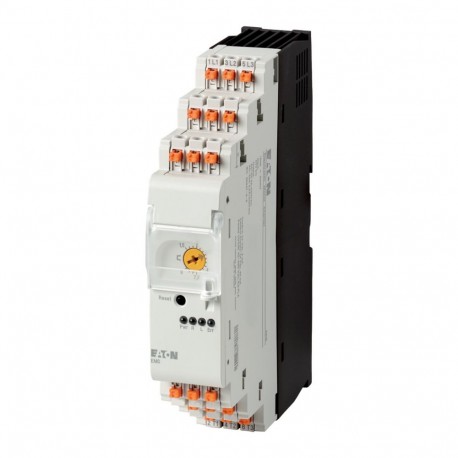

EMS-DOS-T-9-24VDC 170104 EATON ELECTRIC arranque electrónico 3 kW (AC53a, 400V)

EMS-DOS-T-9-24VDC

170104

EATON-MOELLER

arranque electrónico; 3 kW (AC53a, 400V)

Mais detalhes


Disjuntores de baixa tensão > Combinação de acionador de partida de motor/motor de arranque

Arranques suaves padrão

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


DOL starter, 24 V DC, 1,5 - 6,5 (AC-53.o-c), 9 (AC-51) UM, Empurre terminais, de parada Controlada, PTB 13 ATEX 3003
DOL de partida, Acionamento de tensão: 24 V DC, as Normas: IEC/EN 60947-4-2, UL508

Programa de entrega

Este item está apenas disponível por um tempo limitado. O item de substituição: Art. não. 192397, Tipo: EMS2-DOS-T-9-24VDC
A gama de produtos
Eletrônica do motor starter
Função básica
DOL partidas de dispositivos completos)
Descrição
DOL partida
Proteção do Motor
De parada de emergência do atuador
Projeto de circuito de segurança estágio de saída com bypass, três-fase de desligar.
Conformidade, Aprovação
Protecção contra explosão, de acordo com ATEX 94/9/CE)
II (2) G [Ex] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
CE-protótipo do teste de certificação
PTB 13 ATEX 3003
Classificações do Motor
Max. a classificação para motores trifásicos, 50 - 60 HzAC-53.o-c380 V, 400 V, 415 V [P]
0.55 - 3 kW
Faixa de ajuste de sobrecarga lançamentos[Eur]
1,5 - 6,5 (AC-53.o-c)
9 (AC-51) A_x
De acionamento tensão
24 V DC
Técnica de conexão
Empurre terminais
A Função De Paragem
Parada controlada
Conexão para SmartWire-DT
nenhum

Dados técnicos

Geral
Normas
IEC/EN 60947-4-2
UL508
DimensõesLargura
30 mm
DimensõesAltura
157 mm
DimensõesProfundidade
123.5 mm
Peso
0,3 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Posição de montagem
Vertical
Motor do alimentador inferior
Vida útil elétrica [Operações]
3 x 10Sete
Max. frequência de comutação
7200 (pulso tempo de pausa de 50:50) Operações/h
A capacidade do TerminalSólidos
1 x (0.75 - 2.5)
1 x AWG20 - 14 mmDois
A capacidade do Terminalflexível, com virola
2 x (0,75 - 2,5)
1 x AWG20 - 14 mmDois
A capacidade do TerminalNotas
Comprimento mínimo de 10 mm.
A capacidade do Terminalflexível, com duas anilhas
2 x (0,75 - 1,5)
2 x AWG20 - 16 mmDois
A capacidade do TerminalNotas
Comprimento mínimo de 10 mm.
Climáticas, condições ambientais
Temperatura de funcionamento
-25 - +de 60, em conformidade com a norma IEC 60068-2-1 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento [ϑ]
-40 - +80 °C
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/2
Tensão operacional nominal [Ue]
42 - 550 V
Corrente operacional nominalAC-51 [Ie]
1.20 - 9 A
Corrente operacional nominalAC-53.o-c [Ie]
1.20 - 6,5 A
Dissipação de calor [PV]
3.3 - 14.6 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Básico de isolamento IEC/EN60947-1Entre o fornecimento, controle e comutação de tensões
500 V CA
Básico de isolamento IEC/EN60947-1entre o sinal de feedback de saída e a chave de tensão
500 V CA
Isolamento de segurança IEC/EN60947-1Entre o fornecimento, controle e comutação de tensões
≦ 300 V AC
Isolamento de segurança IEC/EN60947-1entre o sinal de feedback de saída e a chave de tensão
≦ 300 V AC
Isolamento de segurança EN 50178Entre o fornecimento, controle e comutação de tensões
500 V CA
Isolamento de segurança EN 50178entre o sinal de feedback de saída e a chave de tensão
500 V CA
Medição de correnteFaixa de ajuste de sobrecarga lançamentos[Eur]
1,5 - 6,5 (AC-53.o-c)
9 (AC-51) A_x
Medição de correnteLançamento de classe
10 (Iv ≦ 4)
10A (Ir > 4) CLASSE
Medição de correnteO tempo de recuperação [tW]
2 (arranque manual)
20 (reinício automático) min.
Medição de correnteMonitorização do equilíbrioMagnitude Eumax.> Euavaliado((Eumax.- Eumin)/Imax.)
Se ≧ 33, pick-up de tempo de 120 s
Se ≧ 67, pick-up tempo de 1,8% s
Medição de correnteMonitorização do equilíbrioMagnitude Eumax.< Euavaliado((Eumax.- Eumin)/Iavaliado)
Se ≧ 33, pick-up de tempo de 120 s
Se ≧ 67, pick-up tempo de 1,8% s
Proteção contra travamentoPick-up tempo I (L1) ou I (L3)
45
Proteção contra travamentoPick-up tempo
2 S
Curto-circuitoDigite "1" coordenaçãoProteção de curto-circuito do dispositivo
50 kA em 500 VCA: Fusível de 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Seção de controle
Dados de entradaTensão de alimentação [UAUX]
A1 - A2: 24 (-20 - +25 %) V DC
Dados de entradaOndulação Residual na tensão de entrada
Superior a 5 %
Dados de entradaTensão de alimentação "confirmar Desliga" [UAUX]
< 5 V DC
Dados de entradaCorrente de entrada
40 mA
Dados de entradaNota sobre a corrente de entrada
sem sinal de realimentação
De acionamento do circuito (NO, L, R)Comutação de nível "Baixo"
-3 - +9.6 V DC V
De acionamento do circuito (NO, L, R)Comutação de nível de "confirmar Off"
< 5 V DC V
De acionamento do circuito (NO, L, R)Comutação de nível "Alto"
19.2 - 30 V DC V
De acionamento do circuito (NO, L, R)Corrente de entrada
5 mA
Comentários saídasNotas
Contactos 95, 96 ou 98
Comentários saídasContactosCO = mudança
1 CO
Comentários saídasTensão operacional nominal [Ue]
250 V CA/CC
Comentários saídasCorrente operacional nominalAC-15230 V [Ie]
3
Comentários saídasCorrente operacional nominalDC-1324 V [Ie]
2
Compatibilidade eletromagnética (EMC)
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI)norma aplicada
IEC/EN 61000-4-3
Campos eletromagnéticos (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
Rádio supressão de interferência
EN 55011, Classe A (emissão de interferências, linha-realizado)
EN 61000-6-3, Classe A (emissão de interferências, irradiada)
Notas sobre a utilização
Este produto é projetado para operação em ambientes industriais (ambiente 2). O uso em ambientes residenciais (ambiente 1) pode causar interferência elétrica, de modo que, além de supressão deve ser planejado.
Explosão
Dois
IEC/EN 61000-4-4, nível de 3 kV
poder de pulsos (Surto)
1 kV (simétricas)
2 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Técnico de segurança parâmetros:
Notas
Seguro desligar.
Consulte o manual de Segurança PU05907001Z.
Temperatura ambiente
40 °C
Valores de acordo com EN ISO 13849-1MTTFd[Anos]
Quatrocentos e vinte e um
Valores de acordo com EN ISO 13849-1Nível de desempenho [PL]
e
Valores de acordo com EN ISO 13849-1Categoria
Três
Valores de acordo com IEC 62061
λsd [FIT]: 47
λsu [FIT]: 1582
λdd [FIT]: 269
λdu [FIT]: 2,4
SGF [%]: 99,8
DCS [%]: 2,9
DC [%]: 99
PFH [1/h]: 2,4 x 10-9
SIL: 3
Notas
Seguro desligar.
Consulte o manual de Segurança PU05907001Z.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6.5 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
2.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718013])
Tipo de acionador de motor
Direto starter
Com um curto-circuito lançamento
Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 24 V
Tipo de tensão para acionamento
DC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
1,5 kW
Nominal de operação de alimentação em AC-3, 400 V
3 kW
Potência nominal, 460 V, 60 Hz, 3-fase
2.2 kW
Potência nominal, 575 V, 60 Hz, 3-fase
0 kW
Operação de corrente nominal Ie
9 Um
Operação de corrente nominal em AC-3, 400 V
6.5 A
Sobrecarga de lançamento configuração atual
1.5 - 9 A
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
0
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
0
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato normalmente fechado
Um
Temperatura ambiente, o limite superior de funcionamento
40 °C
Compensação de temperatura de protecção contra sobrecarga
Sim
Lançamento de classe
CLASSE 10
Tipo de conexão elétrica do circuito principal
Grampo de mola de conexão
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
Grampo de mola de conexão
Montagem em trilho possível
Sim
Com transformador
Nenhum
Número de posições de comando
Zero
Adequado para parada de emergência
Sim
Coordenação de classe de acordo com a norma IEC 60947-4-3
Classe 1
Número de luzes de indicador
Quatro
Reset externo possível
Sim
Com fusível
Nenhum
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Outros
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Largura
30 mm
Altura
157 mm
Profundidade
123.5 mm

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX, NLDX7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum

Características

Curva característica
2100DIA-20
Características de disparo
CLASSE 10
conjunto corrente do motor superior a 4
Curva característica
2100DIA-21
Características de disparo
CLASSE 10A
conjunto corrente do motor > 4
Curva característica
2100DIA-19
Corrente de desclassificação
① Único dispositivo
② Conectado em série com 30 mm de espaço livre
③ Ligado em série sem folga

Dimensões

2100DIM-41

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
