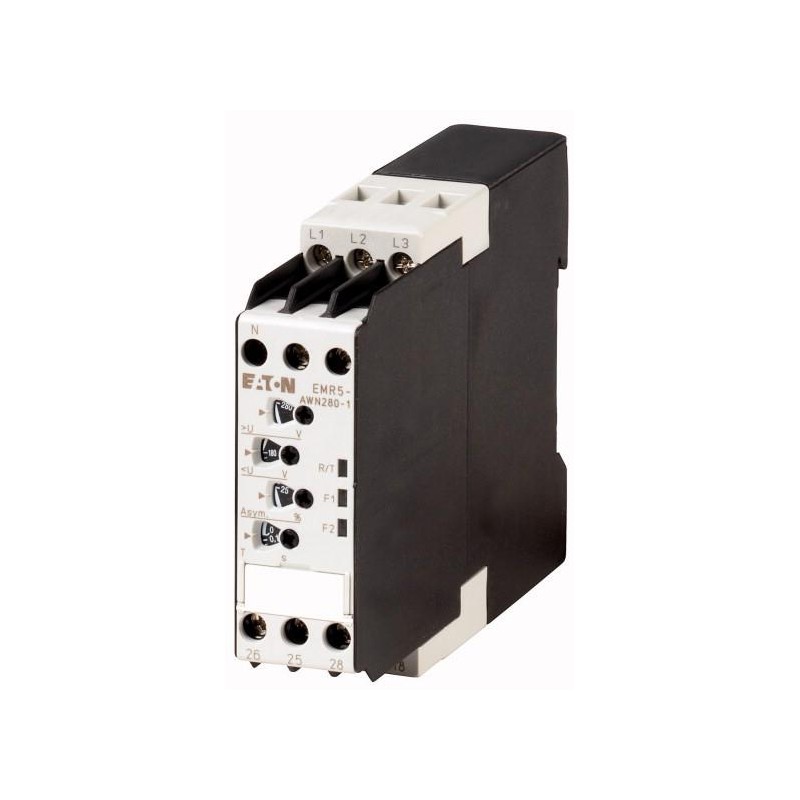

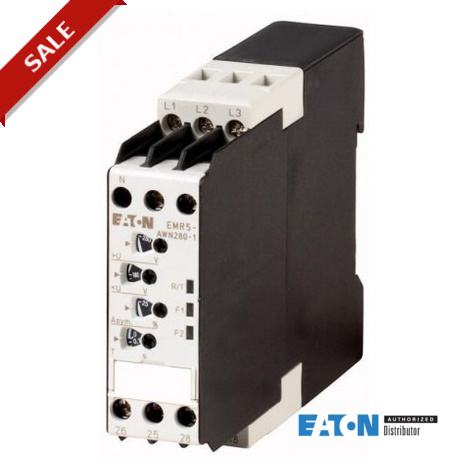

EMR5-AWN280-1
134233
EATON-MOELLER
1
controlador de multi-fase
Relé de monitorização de fases; Multi-Função; 2 W; 180-280 V 50/60 Hz
Relés de temporização (KETR, KEMR, KESR)
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | EMR4+EMR5 de medição e monitoramento de relés | ||
Função básica | Fase de relés de monitoração de | ||
Função | Multi-funcional | ||
Fonte de alimentação do circuito de medição Em-atraso/off-delay): nenhum = 0 ou ajustável entre 0,1 - 30 s Desequilíbrio valores limite ajustável de 2 a 25% do valor médio das tensões de fase Automática de seqüência de fase de correção | |||
Monitoramento de tensão por fase | UN | V AC | 180 - 280 V CA, 50/60/400 Hz |
Mnitoring de | A seqüência de fase A falha de uma fase Sobretensão Subtensão Desequilíbrio Neutro cabo de quebra de | ||
Limite de valor | Umax.240 - 280 V AC Umin180 - 220 V CA | ||
Ajustável do limiar de valores | Sobretensão Subtensão Desequilíbrio | ||
Contato sequência | > | ||
Tensão de alimentação | 180 - 280 V CA, 50/60/400 Hz | ||
Largura | mm | 22.5 |
Dados técnicos na folha de catálogo | |||
Outros dados técnicos (folha de catálogo) | >Fase de relés de monitoração de |
Dados técnicos para verificação de projeto | |||
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 60 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Relés (EG000019) / Fase relé de monitoração (EC001441) | |||
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Assimetria equipamento de monitorização ([email protected] [AKF097011]) | |||
Tipo de conexão elétrica | Conexão a parafuso | ||
Com destacável grampos | Nenhum | ||
Avaliado controle de tensão de alimentação Nos no AC 50HZ | V | 0 - 280 | |
Avaliado controle de tensão de alimentação Nos no AC 60HZ | V | 0 - 280 | |
Avaliado controle de tensão de alimentação-Nos em DC | V | 0 - 0 | |
Tipo de tensão para acionamento | AC | ||
A sequência de fase de acompanhamento | Sim | ||
A falha de uma fase de acompanhamento | Sim | ||
Função de detecção de tensão em | Sim | ||
Função de detecção de sobre-tensão | Sim | ||
Desequilíbrio de fase de acompanhamento | Sim | ||
Tensão de faixa de medição | V | 0 - 280 | |
Min. ajustável com atraso na energização tempo | s | 0.1 | |
Max. permitido atraso na energização tempo | s | 30 | |
Min. ajustável fora do tempo de atraso | s | 0.1 | |
Max. permitida fora do tempo de atraso | s | 30 | |
Número de contatos como contato normalmente fechado | 0 | ||
Número de contatos como contato normalmente aberto | 0 | ||
Número de contatos como contato | 2 | ||
Largura | mm | 22.5 | |
Altura | mm | 78 | |
Profundidade | mm | 100 |
Padrões De Produto | IEC 255-6; UL 508, CSA-22.2 No. 14-05; marcação CE | ||
UL Arquivo Nº. | E29184 | ||
UL Controlo de Categoria Nenhuma. | NKCR, NKCR7 | ||
CSA Arquivo. | UL relatório válido | ||
CSA Classe Nenhuma. | 3211-03 | ||
América Do Norte Certificação | Listado UL, certificado pela UL para o uso no Canadá | ||
Grau de Proteção | IEC: IP20, UL/CSA Tipo: - |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF EATON EMR ERT EMT EN.pdf | 3 Mbytes | |
PDF EATON SAFETY RELAYS ESR5 EN.pdf | 1 Mbytes | |
PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
