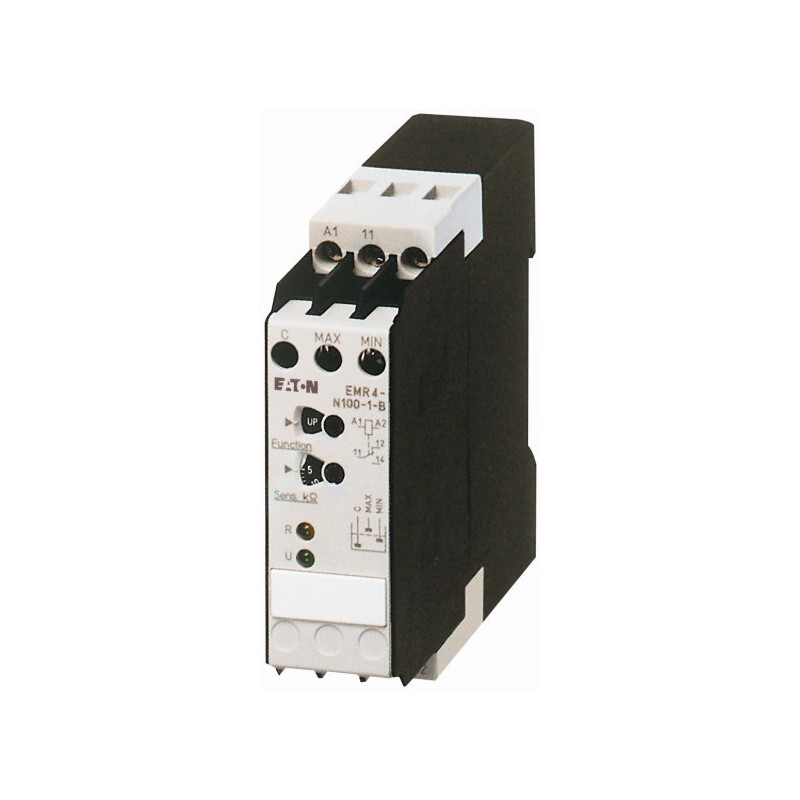

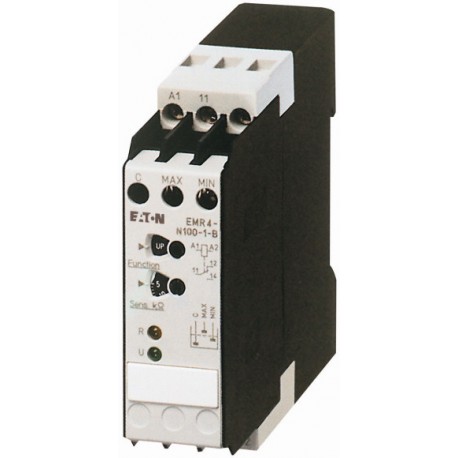

EMR4-N100-1-B 221789 EATON ELECTRIC nível rele Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMR4-N100-1-B 221789 EATON ELECTRIC nível rele

EMR4-N100-1-B

221789

EATON-MOELLER

nível rele

Relé de monitoramento de nível de fluido; 1 W; 220-240 V 50/60 Hz; 5-100 kOhm

Relé de controle de nível de líquido para controlar o nível de enchimento ou proporção de misturas de líquidos condutores, proteção conversível contra funcionamento a seco, proteção contra transbordamento 5kOhm-100kOhm, tensão de alimentação 220-240 V AC

Mais detalhes


Relés > Dispositivo de controle de nível / enchimento

Relés de temporização (KETR, KEMR, KESR)

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto.

Vá para o produto alternativo: EMR6-N1000-N-1 184756

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 EMR4+EMR5 de medição e monitoramento de relés
Função básica
 Nível de relés de monitoração de
Selecionável: proteção contra funcionamento a seco ou transbordando
Mnitoring de
 Preencha nível de líquidos condutores
Ajustável pick-up tempo
Contato sequência
Dados técnicos na folha de catálogo
Outros dados técnicos (folha de catálogo)
 >Nível de relés de monitoração de
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 60
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / (Preencher) monitoramento do nível de relé (EC001447)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Nível de relé de monitoração ([email protected] [AKF107011])
Tipo de conexão elétrica
 Conexão a parafuso
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 220 - 240
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 220 - 240
Avaliado controle de tensão de alimentação-Nos em DC
 V 0 - 0
Tipo de tensão para acionamento
 AC
Com destacável grampos
 Nenhum
Número de entradas para os eletrodos
 3
Min. ajustável operar tempo de atraso
 s 0.25
Max. permitido operar tempo de atraso
 s 0.25
Min. ajustável fora do tempo de atraso
 s 0
Max. permitida fora do tempo de atraso
 s 0
Valor da resposta de sensibilidade ajustável
 Sim
Número de contatos como contato normalmente fechado
 0
Número de contatos como contato normalmente aberto
 0
Número de contatos como contato
 1
Princípio de medição física
 Condutora
Largura
 mm 23
Altura
 mm 78
Profundidade
 mm 110
Aprovações
Padrões De Produto IEC 255-6; UL 508, CSA-22.2 No. 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR, NKCR7
CSA Arquivo. 203843
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Grau de Proteção IEC: IP20, UL/CSA Tipo: -
Características
AWA2432-1864 monitor de nível de
>>

ETIM for 221789 Relés (EC001447)
Característica Valor
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Com braçadeiras destacáveis (EF003340) Não
Número de entradas de elétrodos (EF003427) 3
Min. tempo de atraso de operação ajustável (EF008195) 0.25 s
Máx. tempo de atraso de operação permitido (EF008194) 0.25 s
Tempo de atraso de min. ajustável (EF008192) 0 s
Tempo de atraso da max. permitido (EF008191) 0 s
Princípio de medição física (EF008238) Condução
Em cascata (EF000507) Não
Sensibilidade ajustável (EF003429) Sim
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como inversores (EF008257) 1
Largura (EF000008) 23 mm
Altura (EF000040) 78 mm
Profundidade (EF000049) 110 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EMR ERT EMT EN.pdf 3 Mbytes
PDF EATON SAFETY RELAYS ESR5 EN.pdf 1 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
