> >>EMR4-I1-1-A 106942 ELECTRIC controlador de corrente monofásica
Produto anterior Próximo produto

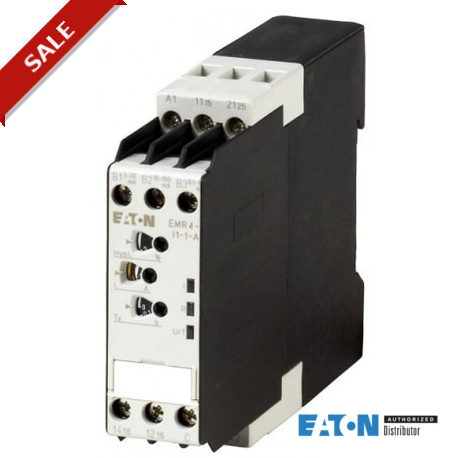

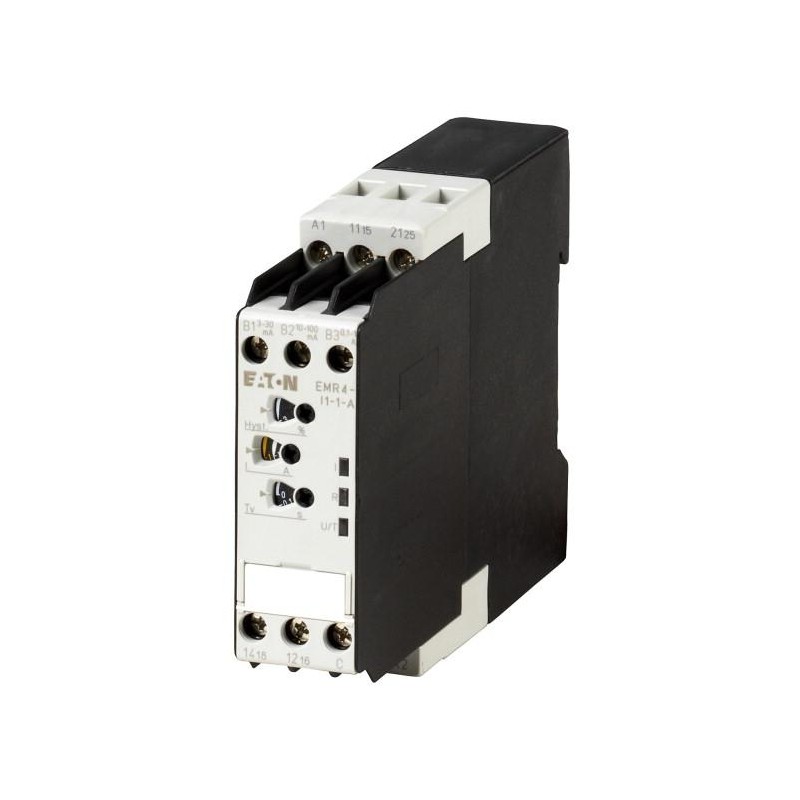

EMR4-I1-1-A 106942 EATON ELECTRIC controlador de corrente monofásica Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMR4-I1-1-A 106942 EATON ELECTRIC controlador de corrente monofásica

EMR4-I1-1-A

106942

EATON-MOELLER

controlador de corrente monofásica

Relé de monitorização de intensidade; 2 W; 3-30mA; 10-100mA; 0.1-1A; 24-240 V AC/DC

Mais detalhes


Relés > Dispositivo de controle de corrente

Relés de temporização (KETR, KEMR, KESR)

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Vá para o produto alternativo: EMR6-I1-A-1 184790

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 EMR4+EMR5 de medição e monitoramento de relés
Função básica
 Atual relés de monitoração de
Monitoramento de fase única DC e AC redes

Em atraso: Nenhum = 0 ou ajustável de 0,1 a 30 s
Extensão da faixa de medição possível com transformadores de corrente
Mnitoring de
 Sobrecorrente
Subcorrente
Escala de medição atual
 I>
Tensão de alimentação
 24 - 240 V CA, 50/60 Hz
24 - 240 V DC
Largura
 mm 22.5
Dados técnicos
Dados técnicos na folha de catálogo
Outros dados técnicos (folha de catálogo)
 >Atuais relés de monitoração de
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -20
Temperatura de funcionamento max.
 °C 60
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / Corrente relé de monitoração (EC001440)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Actual equipamento de monitorização ([email protected] [AKF096011])
Tipo de conexão elétrica
 Conexão a parafuso
Com destacável grampos
 Nenhum
Única fase atual possível
 Sim
Três-fase atual possível
 Nenhum
Única fase mais atual possível
 Sim
Três-fase mais atual possível
 Nenhum
Fase única histerese possível
 Nenhum
Três-fase de histerese possível
 Nenhum
Contém a função DC-tensão em corrente
 Sim
Contém a função DC-tensão, sobre a corrente
 Sim
A função DC-corrente histerese
 Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 24 - 240
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 24 - 240
Avaliado controle de tensão de alimentação-Nos em DC
 V 24 - 240
Tipo de tensão para acionamento
 AC/DC
Atual faixa de medição
 Um 0.01 - 1
Min. ajustável com atraso na energização tempo
 s 0.1
Max. permitido atraso na energização tempo
 s 30
Min. ajustável fora do tempo de atraso
 s 0
Max. permitida fora do tempo de atraso
 s 0
Número de contatos como contato normalmente fechado
 0
Número de contatos como contato normalmente aberto
 0
Número de contatos como contato
 2
Largura
 mm 23
Altura
 mm 78
Profundidade
 mm 110
Aprovações
Padrões De Produto IEC 255-6; UL 508, CSA-22.2 No. 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR, NKCR7
CSA Arquivo. 203843
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Grau de Proteção IEC: IP20, UL/CSA Tipo: -
Características
>
CA de carga (resistiva)
>
DC carga (resistiva)
>
Derating factor F com carga CA indutiva
>
A vida do contato
S operações
220 V 50 Hz AC-1
360 operações/h
Dimensões
>
Informações adicionais sobre o produto (links)
AWA2430-1862 monitor de Corrente de
> >AWA2430-1862 monitor de Corrente de
IL04914002Z (AWA2431-2352) Corrente relé de monitorização, Medição do relé
> >IL04914002Z (AWA2431-2352) Corrente relé de monitorização, Medição do relé
> >Atuais relés de monitoração de

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EMR ERT EMT EN.pdf 3 Mbytes
PDF EATON SAFETY RELAYS ESR5 EN.pdf 1 Mbytes
