> EATON - MOELLER>Auxiliares de controle e sinalização >M22-PVS/K01 216514 Y7-216514 ELECTRIC Emergency switching off key-operated button, 1 N/C, front mount
ANUNCIAR
Produto anterior Próximo produto

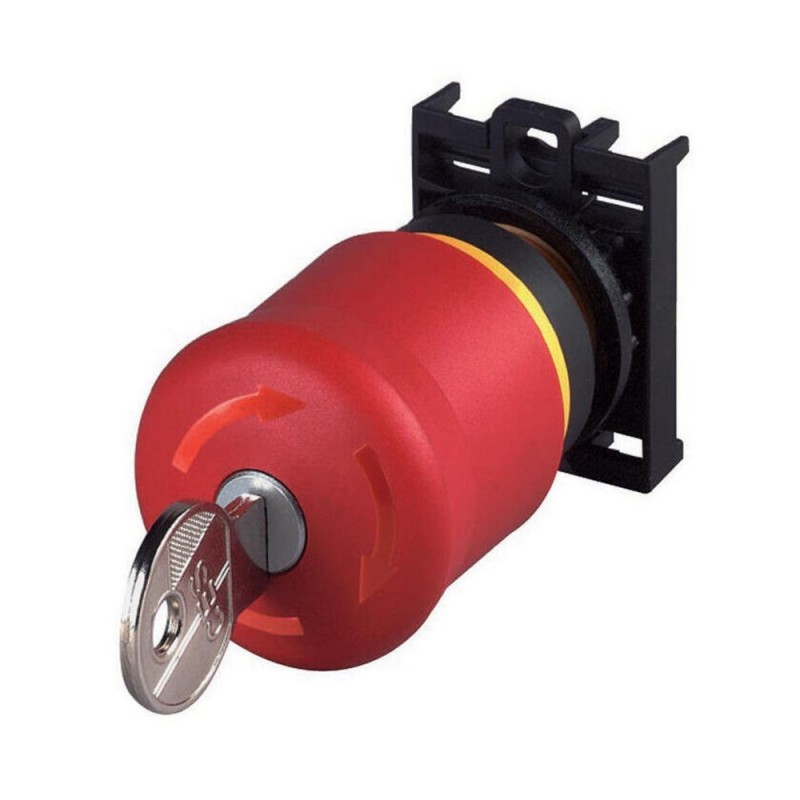

M22-PVS/K01 216514 Y7-216514 EATON ELECTRIC Emergency switching off key-operated button, 1 N/C, front mount Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-PVS/K01 216514 Y7-216514 EATON ELECTRIC Emergency switching off key-operated button, 1 N/C, front mount

M22-PVS/K01

216514

Y7-216514

EATON-MOELLER

5

Emergency switching off key-operated button, 1 N/C, front mount

Botão de parada de emergência completa D = 38 mm Desbloqueio por

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Mushroom-shaped, 38 mm, Non-illuminated, Key-release, 1 NC, Red, yellow, RAL 3000, Not suitable for master key systems

Botão de paragem de emergência/desconexão de emergência, Gama de produtos: RMQ-Titan, Unidade completa, Desenho: Em forma de cogumelo, Diâmetro: 38 mm, Iluminação: Não iluminado, Gatilho de chave, Tipo de ligação: Ligação a parafuso, Descrição: Inviolável de acordo com a norma ISO 13850/EN 418, Cor da cabeça de cogumelo: Vermelho, Cor da base: amarelo, RAL 3000, Tipo de protecção: IP66, IP67, IP69K, Ligação a SmartWire-DT: não, Contactos N/A = Normalmente fechado: 1 NF, Contactos Notas: = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Curso do atuador e força de acionamento de acordo com DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Curso máximo: 5,7 mm, Força mínima para abertura positiva: N 15, Dimensões frontais: 35, Instruções: Número máximo de contactos: quatro M22-(C)K01, ... 10 ou dois M22-(C)K02, ... 20, … 11, informações sobre o equipamento fornecido: 1 chave incluída como padrão, padrões: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Botão de parada de emergência, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $230.47
Preço unitário: $46.09
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton
Catalog Number
216514
EAN
4015082165147
Product Length/Depth
115 mm
Product Height
38 mm
Product Width
38 mm
Product Weight
0.073 kg
Certifications
CE
CSA File No.: 012528
IEC/EN 60947-5
UL File No.: E29184
CSA
CSA Class No.: 3211-03
UL
UL 508
VDE 0660
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947
UL Category Control No.: NKCR
DNV
GL
LR
Catalog Notes
Max. number of contacts: four M22-(C)K01, …10 or two M22-(C)K02, …20, …11
Model Code
M22-PVS/K01

Especificações do produto

Type
Controlled stop pushbutton/emergency-stop button
Accessories
1 key included with supplied equipment.
Actuator color
Red
Features
Tamper-proof (according to ISO 13850, EN 418)
Actuator function
Key-release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
500 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Illumination
Non-illuminated
Base color
Yellow
Actuating force
50 N
Actuator diameter
38 mm
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter cap
38 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
15 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Knob travel
5.7 mm
Lamp voltage - max
0 V
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
0
Color
Red
Design
Mushroom-shaped
Classical
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Screw connection
Mounting method
Built-in
Overvoltage category
III
Connection type (auxiliary circuit)
Screw connection
Degree of protection
IP67/IP69K
NEMA 4X, 13
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Lifespan, mechanical
100,000 Operations
Unlocking method
Key-release
Opening diameter
22.5 mm
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
RMQ-Titan
Size
Front dimensions: 35 mm

ETIM for 216514 Componentes industriais para Baixa Tensão (EC002034)
Característica Valor
Método de desbloqueio (EF001403) Desbloquear por chave
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como contato normalmente aberto (EF008256) 0
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X, 13
Método de montagem (EF000003) Instalado
Com iluminação (EF003829) Não
Tensão de alimentação da lâmpada (EF006522) 0 V
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Tipo de conexão do circuito auxiliar (EF006820) Ligação com parafuso
Diâmetro da tampa (EF001423) 38 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVS/K01 Y7-216514 216514 EN_289241.pdf 3 Mbytes M22-PVS/K01 Y7-216514 216514 EN_289241.pdf
