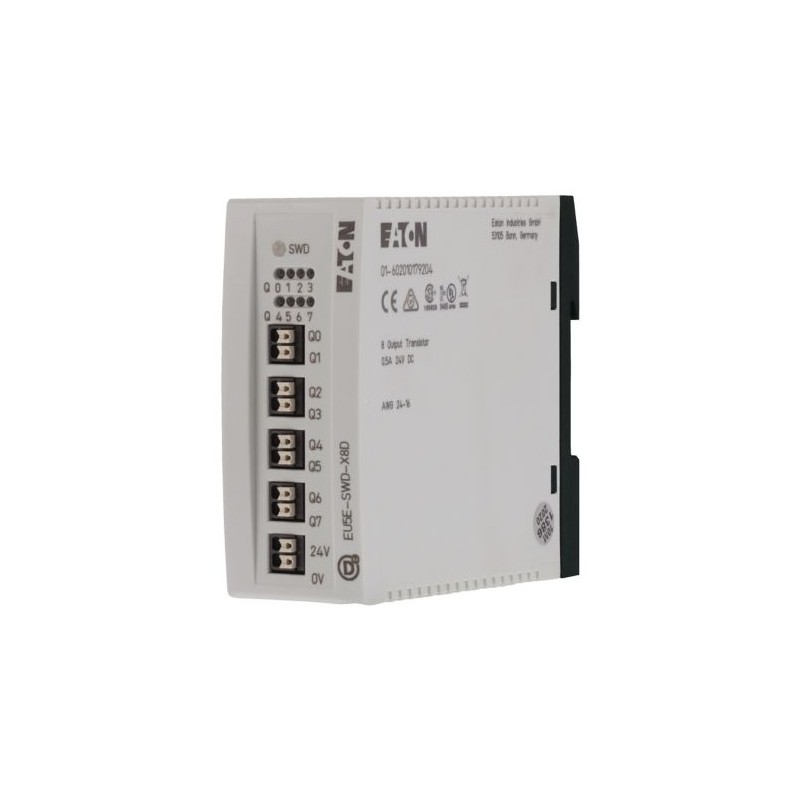

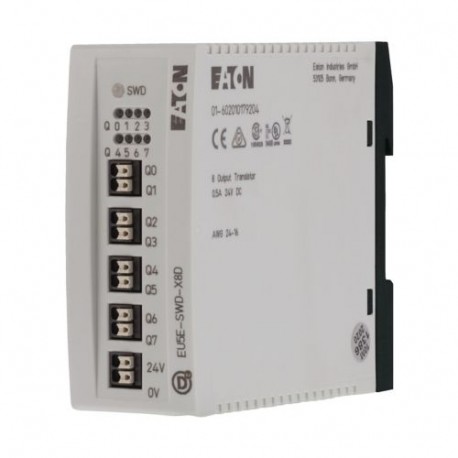

EU5E-SWD-X8D 144061 Y7-144061 EATON ELECTRIC SWD Módulo 8 saídas de 24VDC / 0,5A
EU5E-SWD-X8D
144061
Y7-144061
EATON-MOELLER
SWD - Módulo 8 saídas de 24VDC / 0,5A
IP20 SWDT Módulo 8 Saídas Digitais 0.5A
Eaton EU5E I/O module, SmartWire-DT, 24 V DC, 8DO-Trans, 0.5A
Assinante SmartWire-DT para conexão de sinais de saída digital, ajuste automático de endereço, módulo com 8 transistores de saída digital 24VDC/0,5A, saídas à prova de curto-circuito, conexão a terminais de grampo push-in
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
Smartwire Darwin
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton EU5E Output module
Catalog Number
144061
EAN
4015081405916
Product Length/Depth
102 mm
Product Height
90 mm
Product Width
35 mm
Product Weight
0.09 kg
Certifications
CSA
IEC/EN 61131-2
CSA File No.: 2324643
UL Category Control No.: NKCR
UL File No.: E29184
CSA Class No.: 3211-07
UL
IEC/EN 61131-2
CSA File No.: 2324643
UL Category Control No.: NKCR
UL File No.: E29184
CSA Class No.: 3211-07
UL
Model Code
EU5E-SWD-X8D
Especificações do produto
Type
Digital modules
Features
Fieldbus connection over separate bus coupler possible
Overload proof (with diagnostics)
Overload proof (with diagnostics)
Air discharge
8 kV, according to IEC 61131-2, level 3, ESD
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Flat plug-in connection
Number of inputs (digital)
0
Pollution degree
2
Burst impulse
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
1 kV, Signal cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
1 kV, Signal cable, according to IEC/EN 61131-2, Level 3
Climatic proofing
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Dry heat to IEC 60068-2-2
Connection to SmartWire-DT
Yes
Air pressure
795 - 1080 hPa (operation)
Category (EN 954-1)
None
Explosion safety category for dust
None
Environmental conditions
Condensation: prevent with appropriate measures
Explosion safety category for gas
None
Output current
0.5 A
Mounting method
Wall mounting/direct mounting
Rail mounting possible
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Rail mounting possible
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Current consumption
43 mA, SmartWire-DT network
Voltage type
DC
Mounting position
As required
Output
8 Transistor Outputs
Contact discharge
4 kV, according to IEC/EN 61131-2, Level 2, ESD
Overvoltage category
II
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Input current at signal 1
4 mA
Number of HW-interfaces (industrial ethernet)
0
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Constant acceleration
1 g, 8.4 - 150 Hz, according to IEC/EN 61131-2, Vibrations
Constant amplitude
3,5 mm, 5 - 8.4 Hz, according to IEC/EN 61131-2, Vibrations
Surge rating
0.5 kV, Surge power cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
1 kV, Surge I/O cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
1 kV, Surge I/O cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
Potential isolation
Outputs to SmartWire-DT: yes
Power loss
1.3 W
Electromagnetic fields
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
Protection against polarity reversal
Yes
Yes, for supply voltage (Siemens MPI optional)
Yes, for supply voltage (Siemens MPI optional)
Radiated RFI
10 V (IEC/EN 61131-2:2008, Level 3)
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Protocol
Other bus systems
Radio interference class
Class A (EN 55011)
Number of outputs (digital)
8
Relative humidity
5 - 95 % (non-condensing, IEC/EN 60068-2-30)
Connection type
Push in terminals, Supply and I/O sensor
Plug, 8-pole, SmartWire-DT
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Plug, 8-pole, SmartWire-DT
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Residual ripple
≤ 5 % (input voltage)
Data transmission type
Other
Rated operational voltage
24 V DC (-15 %/+ 20 % - power supply)
Data transfer rate
250 kBit/s, SmartWire-DT
Setting automatically
Setting automatically
Degree of protection
IP20
Station
SmartWire-DT slave, SmartWire-DT network
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Short-circuit protection
Outputs are short-circuit proof
Short-circuit tripping current
Max. 1.2 A over 3 ms, Digital semi-conductor outputs
Lamp load
≤ 3 W (at RLL)
Functions
For connection of digital I/O signals
Short-circuit protection, outputs available
Short-circuit protection, outputs available
System accessory
Yes
Terminal capacity
0.25 - 1.5 mm² (24 - 16 AWG), flexible with ferrule, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
LED indicator
Status indication of display outputs: Yellow LED
Status indication of SmartWire-DT network: Green LED
Status indication of SmartWire-DT network: Green LED
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Operating temperature - max
55 °C
Operating temperature - min
-25 °C
Permitted voltage at input - max
28.8 V
Permitted voltage at input - min
0 V
Permitted voltage at output - max
28.8 V
Permitted voltage at output - min
20.4 V
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1.3 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28.8 VDC
Supply voltage at DC - min
20.4 VDC
Time delay at signal exchange - max
0 ms
Time delay at signal exchange - min
0 ms
Product category
SmartWire-DT slave
Switching capacity
IEC/EN 60947-5-1, utilization category DC-13, Digital outputs
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 20.4 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 0 |
| Número de saídas digitais (EF001993) | 8 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Corrente de entrada ao sinal 1 (EF001428) | 4 mA |
| Tensão permitida na entrada (EF007554) | 0 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Outro |
| Corrente de saída (EF003202) | 0.5 A |
| Tensão permitida na saída (EF007553) | 20.4 V |
| Tipo de tensão de saída (EF008222) | DC |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Conexão de ficha plana |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 35 mm |
| Altura (EF000040) | 90 mm |
| Profundidade (EF000049) | 102 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU5E-SWD-X8D Y7-144061 144061 ES_172560.pdf | 984 Kbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
