Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

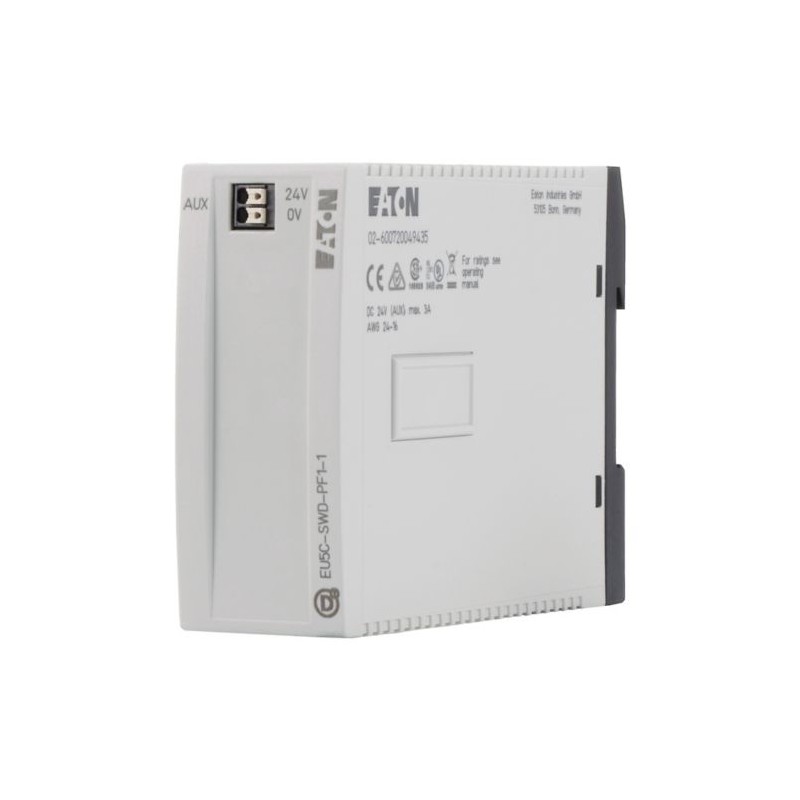

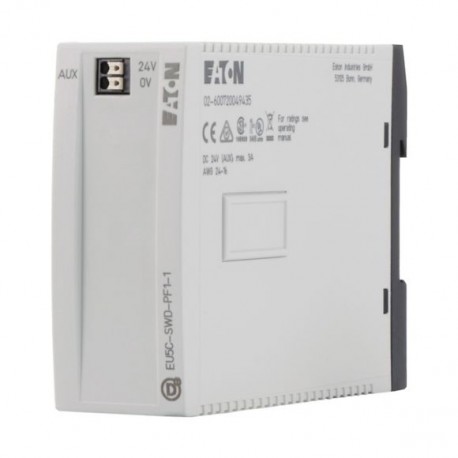

EU5C-SWD-PF1-1 116309 0004519782 EATON ELECTRIC SWD Módulo de Alimentação

0/5 - 0 Opiniones

Referência: EU5C-SWD-PF1-1

Código: 116309

Número de catálogo: 0004519782

Fabricante: EATON-MOELLER

Descrição:

SWD - Módulo de Alimentação

Mais detalhes

Categorias:
Controladores industriais (PLC) > Módulo de alimentação e segmentação de periférico descentralizado de bus de campo

Smartwire Darwin

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

Preço total: $136.07

Preço unitário: $136.07

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço
1+	$136.07
3+	$119.14
5+	$110.40
7+	$106.04
9+	$104.33

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

EU5C-SWD-PF1-1 116309...

SWD - Módulo de Alimentação

geralmente comprados juntos

▲

Mais informação

▲

SWD fornecimento de energia para o acionamento dos contatores

SmartWire-DT fonte de alimentação para além disso, a alimentação, a tensão de controle para acionadores de motor e contatores, bem como para o estabelecimento de parada de emergência de grupos

Programa de entrega

A gama de produtos

SmartWire-DT acessórios

Função básica

SmartWire-DT fonte de alimentação

Função

Para a alimentação de tensão de controle para conectar outros dispositivos de iniciação do motor e contatores para o SmartWire-DT cabo de fita
Para a formação de emergência desligar grupos para acionadores de motor e contatores

Descrição

SmartWire-DT fonte de alimentação para além disso, a alimentação, a tensão de controle para acionadores de motor e contatores, bem como para o estabelecimento de parada de emergência de grupos

Conexão para SmartWire-DT

sim

Informações relevantes para exportação para a América do Norte

UL Arquivo Nº. E29184

UL Controlo de Categoria Nenhuma. NKCR

CSA Arquivo Nº 2324643

CSA Classe Nº 3211-07

América do norte Certificação UL, CSA

Dados técnicos

Geral

Normas

IEC/EN 61131-2
EN 50178

AprovaçõesAprovações

UL
CSA

Aprovaçõesclassificação de remessa

DNV GL
BV
LRS

Aprovações

Dimensões (W x H x D)

35 x 90 x 124 mm

Peso

0.11 kg

Montagem

Top-hat ferroviário IEC/EN 60715, 35 mm

Posição de montagem

Conforme necessário

Condições do ambiente, mecânica

Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)

IP20

Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm

5 - de 8,4 Hz

Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 g

8.4 - 150 Hz

Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11

9 Impactos

Solte a norma IEC/EN 60068-2-31 [altura de Queda]

50 mm

Queda livre, embalados (IEC/EN 60068-2-32)

0,3 m

Compatibilidade eletromagnética (EMC)

Categoria de sobretensão

Grau de poluição

Dois

Descargas eletrostáticas (IEC/EN 61131-2:2008)A descarga de ar (Nível 3)

8 kV

Descargas eletrostáticas (IEC/EN 61131-2:2008)Contato de descarga (Nível 2)

4 kV

Campos eletromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz

10 V/m

Campos eletromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz

3 V/m

Campos eletromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz

1 V/m

Supressão das interferências radioeléctricas (SmartWire-DT)

Classe A

Burst (IEC/EN 61131-2:2008, Nível 3)Cabo de alimentação

2 kV

Burst (IEC/EN 61131-2:2008, Nível 3)SmartWire-DT cabo

1 kV

Contra surtos (IEC/EN 61131-2:2008, Nível 1)Cabos de alimentação/PODE/DP cabo de barramentoSurto de cabos de alimentação

0,5 kV

Contra surtos (IEC/EN 61131-2:2008, Nível 1)Cabos de alimentação/PODE/DP cabo de barramentoSurto

Cabos de alimentação de 0,5 kV

Irradiava RFI (IEC/EN 61131-2:2008, Nível 3)

10 V

Climáticas, condições ambientais

Climáticas revisão de texto

Calor seco IEC 60068-2-2
Calor úmido conforme EN 60068-2-3

Pressão de ar (operação)

795 - 1080 hPa

Temperatura ambienteTemperatura de funcionamento (IEC 60068-2)

-25 - +55 °C

Temperatura ambienteArmazenamento

- 40 - + 70 °C

Umidade relativaCondensação

Tomar as medidas adequadas para evitar a condensação

Umidade relativaDe umidade relativa, sem condensação (IEC/EN 60068-2-30)

5 - 95 %

Tensão de alimentação U_Aux

Tensão operacional nominal [U_Aux]

DE 24 VCC (-15/+20%) V

Ondulação Residual na tensão de entrada

Superior a 5 %

Protecção contra inversão de polaridade

Sim

Max. atual [I_max.]

Curto-circuito

não, fusível externo FAZ Z3

A perda de energia [P]

Normalmente 1 W

Potencial de isolamento

Nenhum

Tensão de 24 V DC escravos

typ. U_Aux- 0,2 V

Tensão de alimentação U_Pow

Siemens MPI, (opcional)

sim

Conexão da tensão de alimentação

Tipo de ligação

Empurre terminais

Sólidos

0.2 - 1.5 mm^Dois

Flexível com virola

De 0,25 - 1,5 mm^Dois

UL/CSA sólido ou trançado

24 - 16 AWG

SmartWire-DT rede

Ligações

2 x conector, 8 pólos

Plug conector

2 lâmina de terminais SWD4-8MF2

Dados técnicos na folha de catálogo

Outros dados técnicos (folha de catálogo)

Dados técnicos

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para a dissipação de calor [eu_n]

Dissipação de calor por pólo, dependente da corrente [P_vid]

0 W

Equipamento de dissipação de calor, dependente da corrente [P_vid]

0 W

Estática dissipação de calor, não-dependente da corrente [P_vs]

1 W

Dissipação de calor capacidade [P_diss]

0 W

Temperatura de funcionamento min.

-25 °C

Temperatura de funcionamento max.

+55 °C

Grau de Proteção

IP20

IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
