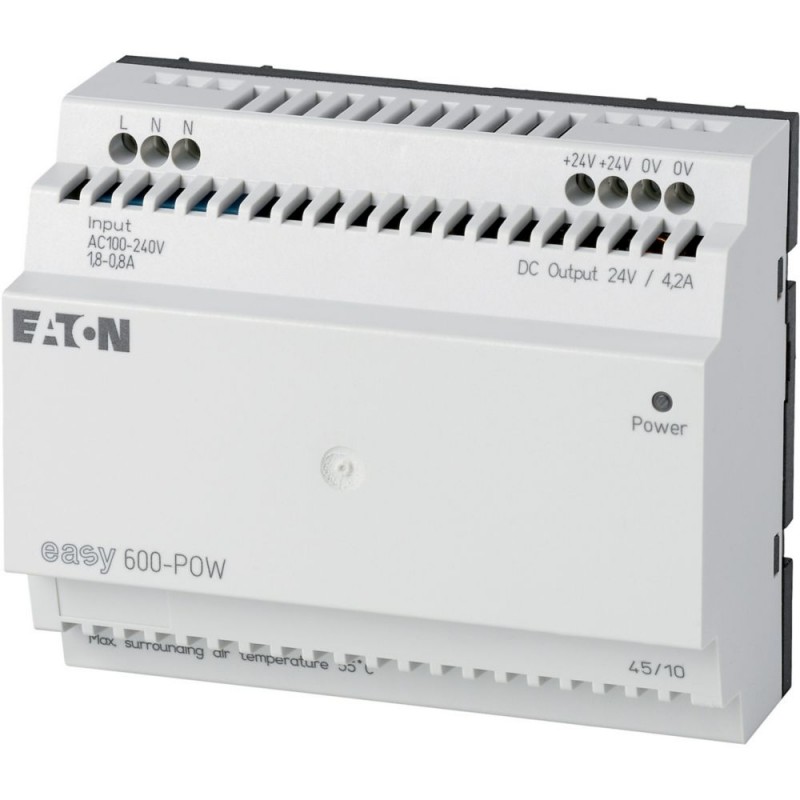

Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensões (W x H x D)
107.5 (6 PE) x 90 x 58 mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento
- 40 - 70 °C
De umidade relativa, sem condensação (IEC/EN 60068-2-30)A umidade do ar, sem condensação, min.
5 %
De umidade relativa, sem condensação (IEC/EN 60068-2-30)A umidade do ar, sem condensação, max.
95 %
Pressão de ar (operação)
795 - 1080 hPa
Max. instalação de altitude acima do nível do mar, observar redução de capacidade com altitudes superiores
2000 m
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 60068-2-6)Amplitude constante 0,15 mm
10 - 57 Hz
Vibrações (IEC/EN 60068-2-6)Aceleração constante de 2 g
57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Horizontal, terminais de topo
Compatibilidade eletromagnética (EMC)
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)A descarga de ar
8 kV
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão de pulsos (IEC/EN 61000-4-4 nível 3)
2 kV
Poder de pulsos (surge) (IEC/EN 61000-4-5)
2 (cabos de alimentação, simétricas) kV
Alta pulsos de energia (surge) (IEC/EN 61000-4-5, nível 2), 24 V
0.5 (outgoer cabos simétricos, FÁCIL...DC) kV
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
A tensão de pico (EN 50178), 24 V
6 kV
Resistência de isolamento
Folga no ar e distâncias
EN 50178
Resistência de isolamento
EN 50178
Classe de proteção Uforapara Uno
Classe II, IEC 60536
Potencial de isolamento primário/secundário
Sim, SELV (VDE 0100 Parte 410; IEC 60364-4-41, HD 384.4.41 S2) EN 60950, EN 50178
Tensão nominal de entrada DC
100/120/230/240 (-15/+10 %) V
Proteção alterna AC
FAZ-C2/1 oder FAZ-B6/1
DC proteção opções
FAZ-C2/1-DC
Faixa de tensão
85 - 264 V CA
Gama de frequência
47 - 63 Hz
De falha de corrente eléctrica de ponte de 115/230 V (IEC/EN 61000-4-11)
> 20/> 40 ms
Fusível De 115/230 V
2/1 lento Um
Consumo de potência
Normalmente 115 W
A perda de energia [P]
Normalmente 18 W
Nota na dissipação de calor
Consumo de corrente em 240 V DC
Corrente de entrada nominal 115/240 V
Aprox. 1/0.5 Um
Corrente de influxo a 25 °C 230 V
< 30 Um
24 V DCO valor nominal.
24 V DC
24 V DCAlternando picos de 115/230
< 5 mVPP
24 V DCEfeito da tensão de entrada
± 1 %
24 V DCCom efeito, de 25 a 100% de carga alterar
± 2 %
24 V DCPodem ser ligados em paralelo para aumentar o poder
Sim
24 V DCCorrente de saída
0 - 4,2 A
24 V DCA eficácia de limitação de corrente
> 4.8, Um
24 V DCA redução da tensão de saída, depois de limitação de corrente
< 18 V
24 V DCA sobrecarga de prova
Sim, pela limitação de corrente
24 V DCProva contra sustentado curto-circuito
Sim, hickup modo, aprox. 2 Hz
Indicação da tensão de saída (LED, contínua luz verde = OK)
24 V DC
