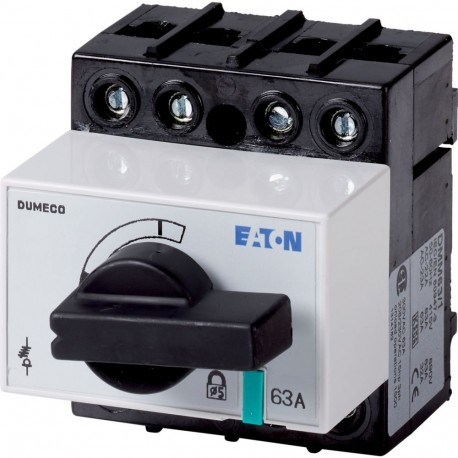

DMM63/1 1314161 EATON MOELLER DUMECO DMM 63/1 3P + SN Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DMM63/1 1314161 EATON MOELLER DUMECO DMM 63/1 3P + SN

DMM63/1

1314161

EATON - MOELLER

Disponível

Envio hoje

DUMECO DMM 63/1 3P + SN

Mais detalhes


Interruptor Seccionador

DUMECO Switch-Disconnectors- EATON - MOELLER

DUMECO Switch-Disconnectors- EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+80,67 €
3+77,07 €
5+75,77 €
7+75,01 €
9+74,65 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Interruptor-seccionador
Interruptor principal
interruptor de manutenção
Parte do grupo de referência
  DMM

  Com preto manopla rotativa e eixo da movimentação
Informações sobre o equipamento fornecido
  contato auxiliar montado pelo usuário.
Número de pólos
  3 pólo + N (directo)
Contatos auxiliares


 N/S0

 N/C0
Notas
  1 cadeado, >
Contato sequência
  >
Nominal ininterrupta de corrente
EuuUm63
Técnica de conexão
  Vertical de conexão
Dados técnicos
Geral
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Certificações
  O CE, RoHs, KEMA, GOST-R, Lloyds
Temperatura ambiente

Operação
na de na°C-25 - +55
Armazenamento
ϑ°C-30 - +80
Categoria de sobretensão/grau de poluição
  III/3
Tensão de resistência a impuso nominal
UimpkV6
Tensão de isolamento nominal
UeuV1000
Posição de montagem
  Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Contactos
As variáveis mecânicas

Número de pólos
  3 pólo + N (directo)
Contatos auxiliares


 N/S0

 N/C0
Características elétricas

Tensão nominal de operação
UeV AC690
Nominal ininterrupta de corrente
EuuUm63
Nota sobre a nominal ininterrupta corrente !u
  Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Curto-circuito

fusível
  80/50
Nominal condicional de curto-circuito corrente
QikANa = 80: 50
Em = 50: 100
Quebrando correntes
 kANa = 80: 9.7
Em = 50: 9.6
max. deixe-através da energia
 kA2sNa = 80: 44
Em = 50: 10
Nominal de curta duração admissível corrente (1 s atuais)
EucwUmrms1500
Nota sobre nominal de curta duração admissível corrente lcw
  Corrente para um tempo de 1 segundo
Capacidade de comutação de
Capacidade nominal de desligamento cos ϕ IEC 60947-3
 Um
400/415 V
 Um504
500 V
 Um264
690 V
 Um200
Isolamento de segurança EN 61140

Atual de perda de calor por contato eue
 W6
Vida útil mecânica
Operações 8500
AC

AC-21A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm63
500 V
EueUm63
690 V
EueUm63
AC-22A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm63
500 V
EueUm63
690 V
EueUm63
AC-23A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm63
500 V
EueUm33
690 V
EueUm25
Classificação do Motor AC-23A, 50 - 60 Hz
PkW
400 V 415 V
PkW30
500 V
PkW22
690 V
PkW22
Terminal de capacidades
Sólidos
 mm22.5 - 16
Flexível com virolas DIN 46228
 mm2
flexível
 mm21.5 - 25
Max. torque de aperto
 Nm3
Técnico de segurança parâmetros:
Notas
  B10dvalores conforme EN ISO 13849-1, tabela C1
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm63
Dissipação de calor por pólo, dependente da corrente
PvidW6
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
  Nenhum
Versão de manutenção/serviço interruptor
  Nenhum
Versão do interruptor de segurança
  Nenhum
Versão de parada de emergência de instalação
  Nenhum
Versão do interruptor de marcha à ré
  Nenhum
Max. nominal tensão de operação Ue CA
 V690
Tensão
 V690 - 690
Avaliado permanente de corrente Ui
 Um63
Avaliado permanente de corrente AC-21, 400 V
 Um63
Nominal de operação de alimentação em AC-3, 400 V
 kW0
Nominal de curta duração admissível corrente lcw
 kA1.5
Nominal de operação de alimentação em AC-23, 400 V
 kW30
De alimentação de comutação em 400 V
 kW0
Condicionado nominal corrente de curto-circuito Iq
 kA100
Número de pólos
  3
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
O Motor de acionamento opcional
  Nenhum
Motor da unidade integrada
  Nenhum
Liberação de tensão opcional
  Nenhum
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
  Sim
Adequado para montagem frontal de 4 furos
  Nenhum
Adequado para montagem frontal centro
  Nenhum
Adequado para instalação de quadro de distribuição
  Sim
Adequado para intermediário de montagem
  Nenhum
Cor do elemento de controle
  Preto
Tipo de elemento de controle
  Alternância
Interlockable
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Grau de proteção (IP), airbag lateral
  IP20
Dimensões
>

Datasheet - PDF

Title:Language:Size:Type:
pdf- Switch-disconnector, 3 pole N, 63 A, With black rotary handle and drive shaft, su - EATON - DMM-63/1 - 1English248 Kbytespdf- Switch-disconnector, 3 pole N, 63 A, With black rotary handle and drive shaft, su - EATON - DMM-63/1 - 1
