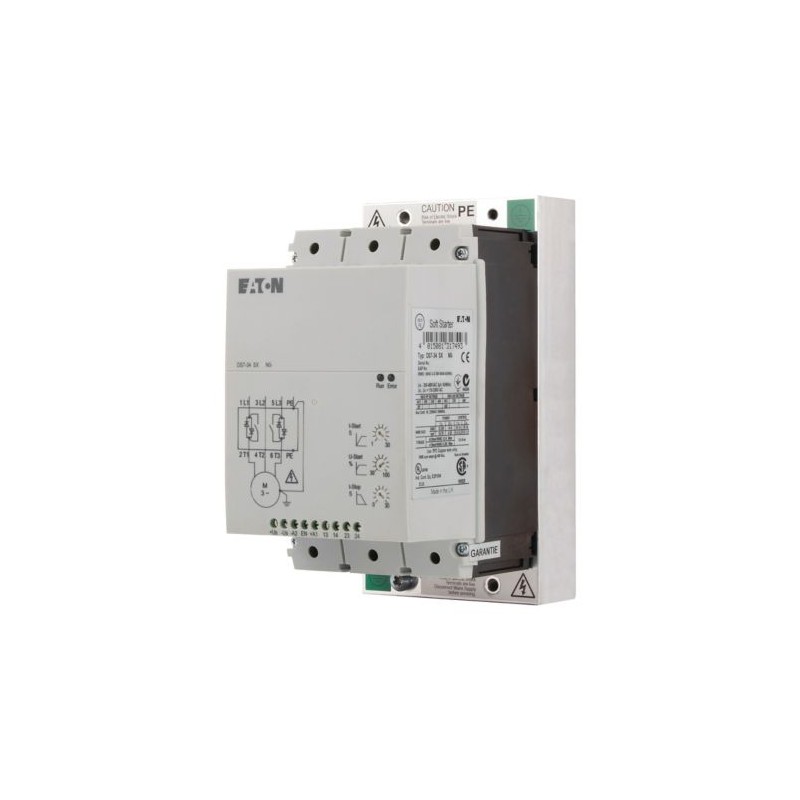

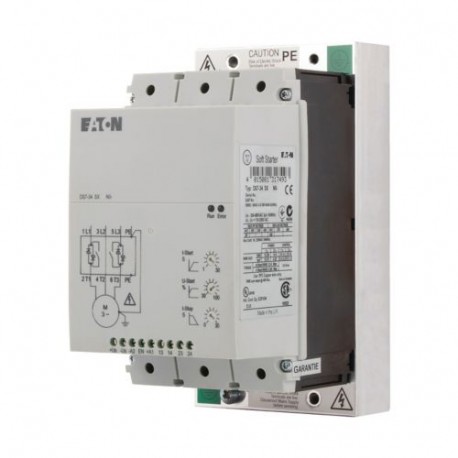

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprovações
UL
CSA
C-Tick
Da ukrsepro
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-5 - +40
até 60 com 2% de redução por Kelvin, o aumento de temperatura °C
Temperatura ambienteArmazenamento [ϑ]
-25 - +60 °C
Altitude
0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m m
Posição de montagem
Vertical
Grau de proteçãoGrau de Proteção
IP20 (terminais IP00)
Grau de proteçãoIntegrada
Tipo de protecção IP40 pode ser alcançado por todos os lados com as tampas da NZM gama.
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/2
Resistência a choques
8 g/ms 11
Resistência a vibrações a PT 60721-3-2
2M2
Rádio o nível de interferência (IEC/EN 55011)
B
Estática dissipação de calor, não-dependente da corrente [Pvs]
7 W
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 480 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53 [EUe]
41 A
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
11 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
22 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
10 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
15 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
30 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
41 A: AC-53.o-c: 3 - 5: 75 - 10
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
NZMN1-M50/PKZM4-49
Curto-circuitoDigite "2" coordenação (adicionais com os fusíveis para coordenação tipo "1")
3 x 170M3013
Fusível base (número x de parte nenhuma.)
3 x 170H3004
Comprimento do caboSólidos
1 x (25 - 70)
2 x (6 - 25) mmDois
Comprimento do caboEncalhado
1 x (25 - 70)
2 x (6 - 25) mmDois
Comprimento do caboSólido ou trançado
1 x (12 - 2/0) AWG
Comprimento do caboFita de cobre
2 x 9 x de 0,89 x 9 x 0,8 MM
Comprimento do caboTorque de aperto
6 (≤ 10 mm2); 9 (> 10 mm2) Nm
Comprimento do caboChave de fenda (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cabos de controleSólidos
1 x (0.5 - 2.5)
2 x (0,5 a 1,0) mmDois
Cabos de controleFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 0.75) mmDois
Cabos de controleEncalhado
1 x (0.5 - 1.5)
2 x (0,5 a 1,0) mmDois
Cabos de controleSólido ou trançado
1 x (21 - 14)
2 x (21 - 18) AWG
Cabos de controleTorque de aperto
0,4 Nm
Cabos de controleChave de fenda
0,6 x 3,5 mm
Entradas digitaisControle de tensãoDC-operado
24 V CC +10 %/- 15 % V DC
Entradas digitaisControle de tensãoAC operado
24 VCA +10 %/- 15 % V AC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
1.6 mA
Entradas digitaisPick-up de tensãoDC-operado
17.3 - 27 V DC
Entradas digitaisPick-up de tensãoAC operado
17.3 - 27 V AC
Entradas digitaisQueda de tensão [x Us]Operado DC
0 - 3 V DC
Entradas digitaisQueda de tensão [x Us]AC operado
0 - 3 V AC
Entradas digitaisPick-up tempoOperado DC
250 ms
Entradas digitaisPick-up tempoAC operado
250 ms
Entradas digitaisDrop-outOperado DC
350 ms
Regulador de abastecimentoTensão [Us]
24 V AC/DC (+10 %/- 15 % V
Regulador de abastecimentoConsumo de corrente [Ie]
50 mA
Regulador de abastecimentoConsumo de corrente em pico de desempenho (perto de ignorar) a 24 V DC [euPico]
0,6/50/ms
Regulador de abastecimentoNotas
Tensão de alimentação externa
Saídas de reléNúmero
2 (TOR, Pronto)
Saídas de reléFaixa de tensão
250 V CA
Saídas de reléAC-11 faixa de corrente
1, AC-11
A função de arranque suave
Tempos de rampa deAceleração
1 - 30 s
Tempos de rampa deDesaceleração
0 - 30 s
Início de tensão (= turn-off tensão)
30100 %
Iniciar pedestal
30 - 100 %
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação1-motores de fase
●
Campos de aplicação3-fase de motores
✓
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária
Supressão de transientes de encerramento
✓
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Nominal de impulso atmosférico tensão:
- 1.2 µs/50 µs (tempo de subida/descida de tempo do pulso de acordo com a IEC/EN 60947-2 ou -3)
- Aplica-se para o controle do circuito de alimentação/seção/gabinete
