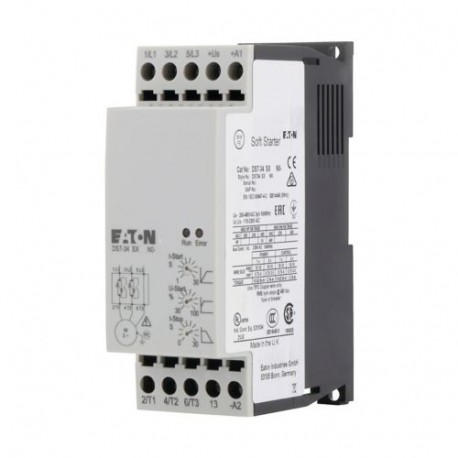

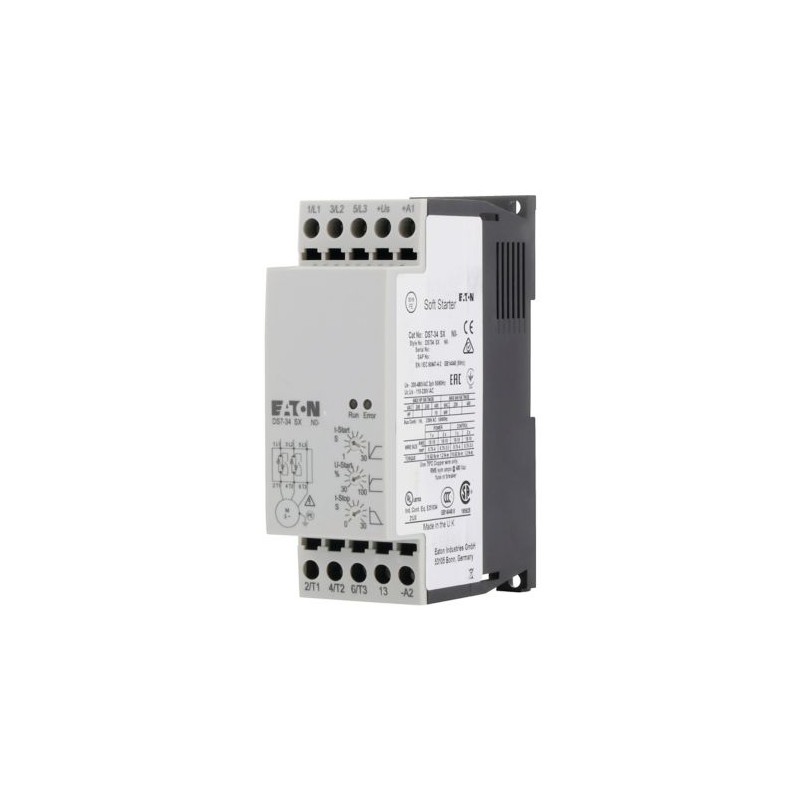

Normas e regulamentos
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprovações
UL
CSA
c-Tick
Da ukrsepro
Resistência ao clima
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, de acordo com a norma IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-5 - +40
até 60 com 2% de Redução por Kelvin, o aumento da temperatura em °C
Temperatura ambienteArmazenamento [ϑ]
-25 - +60 °C
Altura de instalação
0 - 1000 m, além disso, por 100 m a 1% de Redução de potência, máx. 2000 m m
Posição de montagem
Vertical
Grau de proteçãoGrau de proteção
IP20
De protecção do contacto
dedos e dorso da mão, com certeza
Categoria De Sobretensão/Grau De Poluição
II/2
Resistência a choques
8 g/ms 11
Resistência à vibração de acordo com a EN 60721-3-2
2M2
Interferência de rádio grau (IEC/EN 55011)
B
Dissipação de potência estática de energia é independente [Pvs]
0.45 W
Corrente principal de caminhos
Tensão Operacional Nominal [Ue]
200 - 480 V CA
Frequência [fLN]
50/60 Hz
Corrente Operacional Nominal [Eue]CA-53 [EUe]
9 Um
potência do motor (porta padrão atribuído, Em Linha)em 230 V, 50 Hz [P]
2.2 kW
potência do motor (porta padrão atribuído, Em Linha)em 400 V, 50 Hz [P]
4 kW
potência do motor (porta padrão atribuído, Em Linha)a 200 V, 60 Hz [P]
2 HP
potência do motor (porta padrão atribuído, Em Linha)em 230 V, 60 Hz [P]
3 HP
potência do motor (porta padrão atribuído, Em Linha)em 460 V, 60 Hz [P]
5 HP
Ciclo de sobrecarga de acordo com a norma IEC/EN 60947-4-2AC-53.o-c
9: AC-53.o-c: 3 - 5: 75 - 10
Ciclo de sobrecarga de acordo com a norma IEC/EN 60947-4-2interno Ignorar contactos
✓
Curto-circuito de forçaTipo de coordenação "1"
PKM0-10 (+ CL-PKZ0)
Curto-circuito de forçaTipo de coordenação "2" (além de Fusíveis para o tipo de Coordenação "1")
3 x 170M1362
Fusível base (número de tipo x)
3 x 170H1007
Seções transversais de conexão
Cabos de alimentaçãosólidos
1 x (0.75 - 4)
2 x (0,75 - 2,5) mmDois
Cabos de alimentaçãofinamente presos com fio de fim de anilhas
1 x (0,75 - 2,5)
2 x (0.75 - 2.5) mmDois
Cabos de alimentaçãosólido ou trançado
18 - 10 AWG
Cabos de alimentaçãoTorque de aperto
1.2 Nm
Cabos de alimentaçãoChave de fenda (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cabos de controlesólidos
1 x (0.75 - 4)
2 x (0,75 - 2,5) mmDois
Cabos de controlefinamente presos com fio de fim de anilhas
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
Cabos de controlesólido ou trançado
18 - 10 AWG
Cabos de controleTorque de aperto
1.2 Nm
Cabos de controleChave de fenda
0,8 x 5,5
1 x 6 mm
Entradas DigitaisControle de tensãoDC-operado
24 V CC +10 %/- 15 % V DC
Entradas DigitaisControle de tensãoAC operado
24 VCA +10 %/- 15 % V AC
Entradas DigitaisConsumo De Corrente A 24 Vexterna de 24 V
1.6 mA
Entradas DigitaisPuxe-em tensãoDC-operado
17.3 - 27 V DC
Entradas DigitaisPuxe-em tensãoAC operado
17.3 - 27 V AC
Entradas DigitaisQueda de tensão [x Us]DC-operado
0 - 3 V DC
Entradas DigitaisQueda de tensão [x Us]AC operado
0 - 3 V AC
Entradas DigitaisTerno tempoDC-operado
250 ms
Entradas DigitaisTerno tempoAC operado
250 ms
Entradas DigitaisDesperdício de tempoDC-operado
350 ms
Regulador de abastecimentoTensão [Us]
24 V AC/DC (+10 %/- 15 % V
Regulador de abastecimentoConsumo De Corrente [Ie]
< 50 mA
Regulador de abastecimentoNota
A Tensão De Alimentação Externa
Saídas de reléNúmero
1 (TOR)
Saídas de reléFaixa de tensão
=UsV AC
Saídas de reléFaixa de corrente AC-11
1, AC-11
Tempos de rampa deExecute-o tempo de
1 - 30 s
Tempos de rampa deTempo de atraso
0 - 30 s
Início De Tensão (= Turn-Off Tensão)
30100 %
Tensão de arranque
30 - 100 %
Áreas de aplicaçãoÁreas de aplicação
arranque suave de três-fase de motores assíncronos
Áreas de aplicação1-motores de fase
●
Áreas de aplicação3-fase de motores
✓
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função do macio-início
✓
Reversão de partida
solução externa é necessária
Supressão de mudar-em transientes
✓
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle
✓
Avaliado picos de tensão da força:
- 1.2 µs/50 µs (tempo de subida/tempo de decaimento do pulso de acordo com a IEC/EN 60947-2 ou -3)
- parte/habitação aplica-se para o circuito de controle/poder
