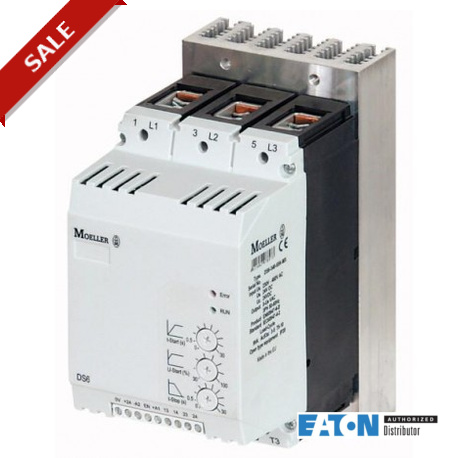

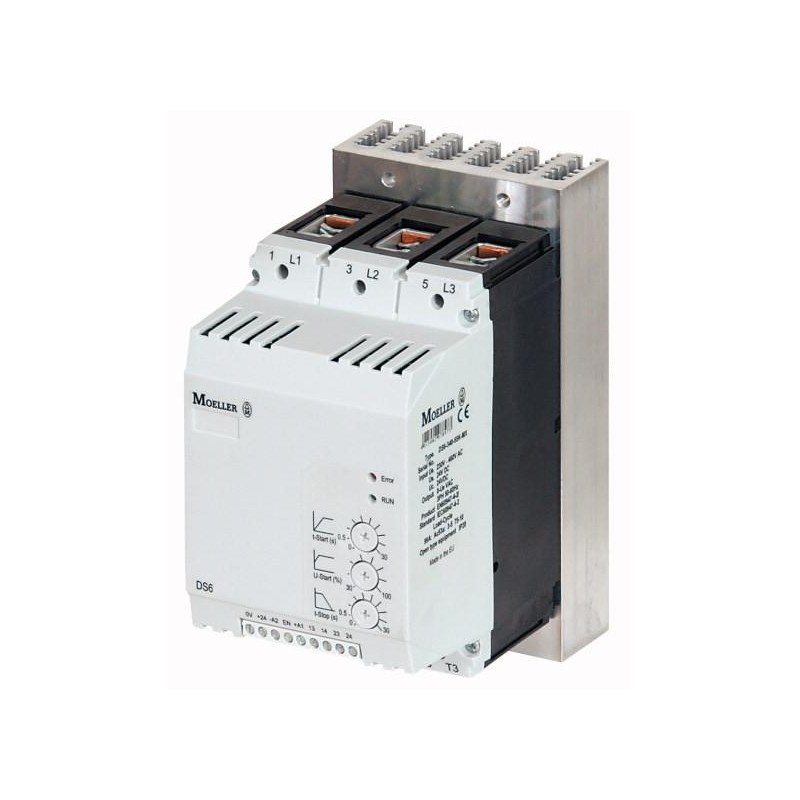

Normas | | | IEC/EN 60947-4-2 UL 508 CSA22.2-14 GB14048 |
Aprovações | | | CE |
Aprovações | | | UL CSA C-Tick Da ukrsepro CCC |
Climáticas revisão de texto | | | Calor úmido, constante, IEC 60068-2-3 Calor úmido, cíclico, IEC 60068-2-10 |
Temperatura ambiente | | | |
Operação | na de na | °C | 0 - +40 até 60 em 1% redução de capacidade por Kelvin, o aumento de temperatura |
Armazenamento | na de na | °C | -25 - +55 |
Altitude | | m | 0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m |
Posição de montagem | | | Vertical |
Grau de proteção | | | |
Grau de Proteção | | | IP20 (terminais IP00) |
Integrada | | | Tipo de protecção IP40 pode ser alcançado por todos os lados com as tampas da NZM gama. |
Proteção contra contato direto | | | Dedo e volta da mão-prova |
Categoria de sobretensão/grau de poluição | | | II/2 |
Resistência a choques | | | 8 g/ms 11 |
Resistência a vibrações a PT 60721-3-2 | | | 2M2 |
Rádio o nível de interferência (IEC/EN 55011) | | | Um |
Peso | | kg | 1.8 |
|
Tensão | Ue | V AC | 230 - 480 |
Frequência de alimentação | fLN | Hz | 50/60 |
Corrente operacional nominal | Eue | Um | |
CA-53 | Eue | Um | 99 |
Atribuída classificação do motor (Padrão de conexão Em Linha) | | | |
em 230 V, 50 Hz | P | kW | 30 |
em 400 V, 50 Hz | P | kW | 55 |
em 230 V, 60 Hz | P | PS | 30 |
em 460 V, 60 Hz | P | PS | 75 |
Ciclo de sobrecarga IEC/EN 60947-4-2 | | | |
AC-53.o-c | | | 99 A: AC-53.o-c: 3 - 5: 75 - 10 |
Interno ignorar contactos | | | na de na |
Curto-circuito | | | |
na de na | | | NZMN1-M100 |
na de na | | | 3 x 20.610.32-200 |
| | | |
Fusível base (número x de parte nenhuma.) | | | 3 x 21.313.02 |
|
Comprimento do cabo | | | |
Sólidos | | mm2 | 1 x (25 - 70) 2 x (6 - 25) |
Encalhado | | mm2 | 1 x (25 - 70) 2 x (6 - 25) |
Sólido ou trançado | | AWG | 1 x (12 - 2/0) |
Fita de cobre | | MM | 2 x 9 x 0,8 9 x 9 x 0,9 |
Torque de aperto | | Nm | na de na |
Chave de fenda (PZ: Pozidriv) | | mm | PZ2;1 x 6 mm |
Cabos de controle | | | |
Sólidos | | mm2 | 1 x (0.5 - 2.5) 2 x (0.5 - 1.0) |
Flexível com virola | | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 0.75) |
Encalhado | | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 1.0) |
Sólido ou trançado | | AWG | 1 x (21 - 14) 2 x (21 - 18) |
Torque de aperto | | Nm | 0.4 |
Chave de fenda | | mm | 0,6 x 3,5 |
|
Entradas digitais | | | |
Controle de tensão | | | |
DC-operado | | V DC | 24 V CC +10 %/- 15 % |
Consumo de corrente a 24 V | | mA | |
Externa de 24 V (sem carga) | | mA | 14 |
Pick-up de tensão | | x Us | |
DC-operado | | V DC | 17.3 - 27 |
Queda de tensão | x Us | | |
Operado DC | | V DC | 0 - 3 |
Pick-up tempo | | | |
Operado DC | | ms | 250 |
Drop-out | | | |
Operado DC | | ms | 190 |
Regulador de abastecimento | | | |
Tensão | Us | V | 24 V CC +10 %/- 15 % |
Consumo de corrente | Eue | mA | 65 |
Consumo de corrente em pico de desempenho (perto de ignorar) a 24 V DC | EuPico | A/ms | 0,6/50 |
Notas | | | Tensão de alimentação externa |
Saídas de relé | | | |
Número | | | 2 (TOR, Pronto) |
Faixa de tensão | | V AC | 250 |
AC-11 faixa de corrente | | Um | 3, AC-11 |
|
Tempos de rampa de | | | |
Aceleração | | s | 1 - 30 |
Desaceleração | | s | 0 - 30 |
Início de tensão (= turn-off tensão) | | % | 30 100 |
Iniciar pedestal | | % | 30 - 100 |
Campos de aplicação | | | |
Campos de aplicação | | | Começando macio de três-fase de motores assíncronos |
3-fase de motores | | | na de na |
|
Comutação rápida (semicondutor contator) | | | - (mínimo o tempo de rampa de 1s) |
A função de arranque suave | | | na de na |
Reversão de partida | | | Solução externa necessária |
Supressão de transientes de encerramento | | | na de na |
Supressão de DC e componentes para motores | | | na de na |
Potencial de isolamento entre a alimentação e o controle de seções | | | na de na |
|
na de na Nominal de impulso atmosférico tensão: - na de na
- Aplica-se para o controle do circuito de alimentação/seção/gabinete
|
