S811+R10P3S

168981

S811PLUSR10P3S

EATON-MOELLER

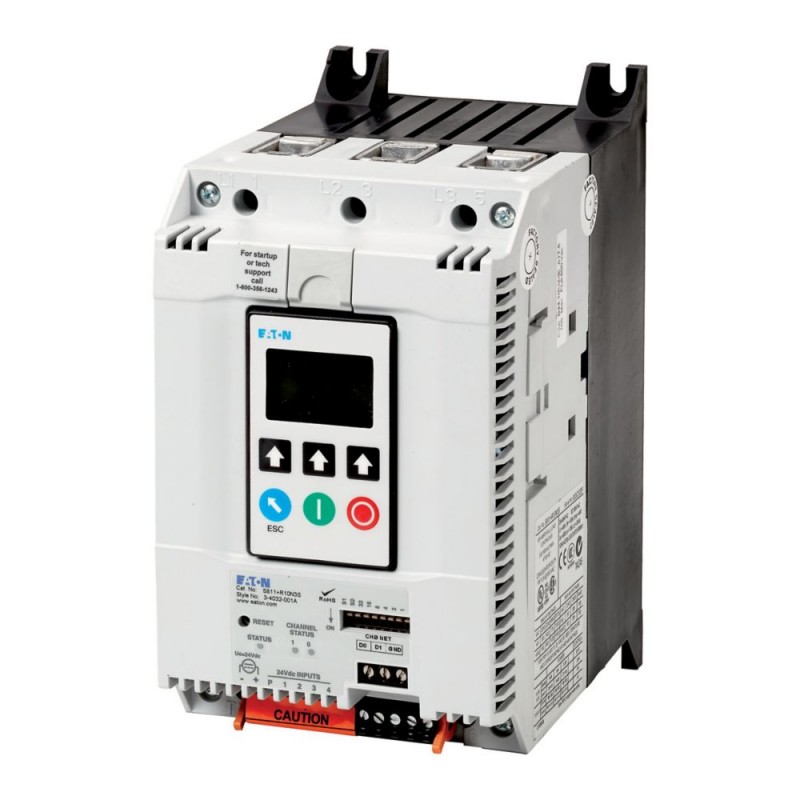

Arrancador progressivo de alto desempenho S811+; 3 pólos; 105 A; 200 a 600 V CA; Tamanho R

Mais detalhes


Disjuntores de baixa tensão > Acionador de partida progressivo

Partidas Soft-Soft de Alto Desempenho

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,179.86
Preço unitário: $2,179.86

Quantidade Preço
1+$2,179.86
2+$2,179.87
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


O acionador de partida macio, 105 A, 200 - 600 V CA, Us= 24 V DC, com unidade de controle e bomba de algoritmo, o tamanho do Quadro I
O acionador de partida macio, Descrição: interno Com contactos de derivação, Função: o Soft starter para cargas trifásicas, com unidade de controle e bomba de algoritmo, a Corrente de alimentação (50/60 Hz): LSN= 200 - 600 V AC, tensão de Alimentação: Us= 24 V DC, tensão de Controle: UC= 24 V DC, Atribuída classificação do motor (Padrão de conexão Em Linha) em 400 V, 50 Hz: P= 55 kW, em 460 V, 60 Hz: P= 75 HP, Corrente operacional nominal CA-53: Ie= 105 A, corrente operacional Nominal CA-53, No Delta: Ie= 182 A, Arranque classe: CLASSE 10 (estrela-triângulo de substituição), CLASSE 20 (pesado dever de partida 3 x Ie por 45 s), CLASSE 30 (6 x Ie por 30 s), tensão Nominal de operação: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Conexão para SmartWire-DT: não, tamanho do Quadro: R, Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Programa de entrega

Descrição
Com interno ignorar contactos
Função
O acionador de partida macio para cargas trifásicas, com unidade de controle e bomba de algoritmo
Corrente de alimentação (50/60 Hz) [ULN]
200 - 600 V CA
Tensão de alimentação [Us]
24 V DC
Tensão de controle [UC]
24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz [P]
55 kW
em 460 V, 60 Hz [P]
75 HP
Corrente operacional nominal
CA-53 [EUe]
105 A
CA-53, No Delta [eue]
182 Um
Inicialização de classe
CLASSE 10 (estrela-triângulo de substituição)
CLASSE 20 (pesado dever de partida 3 x Iepor 45 s)
CLASSE 30 (6 x euepor 30 s)
Tensão operacional nominal [Ue]
200 V
230 V
400 V
480 V
600 V
Conexão para SmartWire-DT
nenhum
Tamanho de quadro
R

Dados técnicos

Geral
Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprovações
CE
Aprovações
UL
CSA
C-Tick
CCC
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-30 - +50 °C
Temperatura ambienteArmazenamento [ϑ]
-50 - +70 °C
Altitude
0 - 2000 m, acima, que a cada 100 m de 0,5% Redução de capacidade m
Posição de montagem
Conforme necessário
Grau de proteçãoGrau de Proteção
IP20 (terminais IP00)
Grau de proteçãoIntegrada
Tipo de protecção IP40 pode ser alcançado por todos os lados com cobre SS-IP20-N.
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/3
Resistência a choques
15 g
Rádio o nível de interferência (IEC/EN 55011)
Um
Estática dissipação de calor, não-dependente da corrente [Pvs]
47 W
Peso
4,8 kg
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 600 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53, No Delta [eue]
182 Um
Corrente operacional nominal [eue]CA-53 [EUe]
105 A
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
De 30 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
55 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 500 V, 50 Hz [P]
55 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
30 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
40 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
75 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)a 600 V, 60 Hz [P]
100 HP
Atribuída classificação do motor (ligação triângulo)em 230 V, 50 Hz [P]
55 kW
Atribuída classificação do motor (ligação triângulo)em 400 V, 50 Hz [P]
90 kW
Atribuída classificação do motor (ligação triângulo)a 500 V, 50 Hz [P]
110 kW
Atribuída classificação do motor (ligação triângulo)em 230 V, 60 Hz
60 HP
Atribuída classificação do motor (ligação triângulo)em 480 V, 60 Hz
150 HP
Atribuída classificação do motor (ligação triângulo)a 600 V, 60 Hz [P]
150 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
105 A: AC-53.o-c: 4.0 - 32: 99 - 3
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
NZMN2-S125
Terminal de capacidades
Comprimento do caboSólidos
1 x (2.5 - 95) mmDois
Comprimento do caboFlexível com virola
1 x (2.5 - 95) mmDois
Comprimento do caboEncalhado
1 x (2.5 - 95) mmDois
Comprimento do caboSólido ou trançado
1 x (14 - 4/0) AWG
Comprimento do caboTorque de aperto
11.3 Nm
Comprimento do caboChave de fenda (PZ: Pozidriv)
4 mm mm Innensechskant
Cabos de controleSólidos
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleFlexível com virola
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleEncalhado
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleSólido ou trançado
6 x (12 - 14)
2 x (12 - 14) AWG
Cabos de controleTorque de aperto
0,4 Nm
Cabos de controleChave de fenda
0,6 x 3,5 mm
Circuito de controle
Entradas digitaisControle de tensãoDC-operado
24 V CC +10 %/- 10 % V DC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
150 mA
Entradas digitaisConsumo de corrente a 24 VExterna de 24 V (sem carga)
100 mA
Entradas digitaisPick-up de tensãoDC-operado
21.6 - 26.4 V DC
Entradas digitaisQueda de tensão [x Us]Operado DCQueda de tensão, DC-operado, max.
3 V DC
Entradas digitaisPick-up tempoOperado DC
100 ms
Entradas digitaisDrop-outOperado DC
100 ms
Regulador de abastecimentoTensão [Us]
24 V CC +10 %/- 10 % V
Regulador de abastecimentoConsumo de corrente [Ie]
1000 mA
Regulador de abastecimentoConsumo de corrente em pico de desempenho (perto de ignorar) a 24 V DC [euPico]
10/150 A/ms
Regulador de abastecimentoNotas
Tensão de alimentação externa
Entradas analógicasNúmero de entradas de corrente
Um
Entradas analógicasCorrente de entrada
4 - 20 mA
Saídas de reléNúmero
Dois
Saídas de reléde que programável
Dois
Saídas de reléFaixa de tensão
120 V AC/DC V AC
Saídas de reléAC-11 faixa de corrente
3, AC-11
A função de arranque suave
Tempos de rampa deAceleraçãoO tempo de rampa, max.
360 s
Tempos de rampa deDesaceleração
0 - 120 s
Início de tensão (= turn-off tensão)Início de tensão, máx.
85 %
Iniciar pedestalInício de tensão, máx.
85 %
KickstartTensãoKickstart tensão, máx.
100 %
KickstartDuração50 HzKickstart Duração De 50 Hz máx.
2000 ms
KickstartDuração60 HzKickstart Duração De 60 Hz máx.
2000 ms
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação3-fase de motores
✓
Funções
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária (invertendo contator)
Supressão de transientes de encerramento
✓
Limitação de corrente
✓
Sobrecarga de monitoramento
✓
Subcarga de monitoramento
✓
Falha de memória
10 Falhas
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Interfaces De Comunicação
Modbus RTU

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
105 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
47 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
47 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-30 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300011])
Operação de corrente nominal Ie, a 40 °C Tu
105 A
Nominal tensão de operação Ue
200 - 600 V
Potência nominal de motores trifásicos, em linha, em 230 V
De 30 kW
Potência nominal de motores trifásicos, inline, em 400 V
55 kW
Potência nominal de motores trifásicos, dentro do delta, em 230 V
55 kW
Potência nominal de motores trifásicos, dentro do delta, em 400 V
90 kW
Função
Direção única
Interno ignorar
Sim
Com display
Sim
Controle de Torque
Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
50 °C
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 24 V
Tipo de tensão para acionamento
DC
Integrado de proteção de sobrecarga do motor
Sim
Lançamento de classe
Ajustável
Grau de proteção (IP)
IP00
Grau de proteção (NEMA)
Outros

Aprovações

Padrões De Produto
IEC/EN 60947-4-2; UL 508, CSA C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E202571
UL Controlo de Categoria Nenhuma.
NMFT
CSA Arquivo.
LR 353
CSA Classe Nenhuma.
3211-06, 2411-01
América Do Norte Certificação
UL, CSA
Adequado para
Ramo de Circuitos, não como BCPD
Max. Tensão Nominal
600 Vca
Grau de Proteção
Com o kit IP20

Dimensões

8250DIM-29

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
