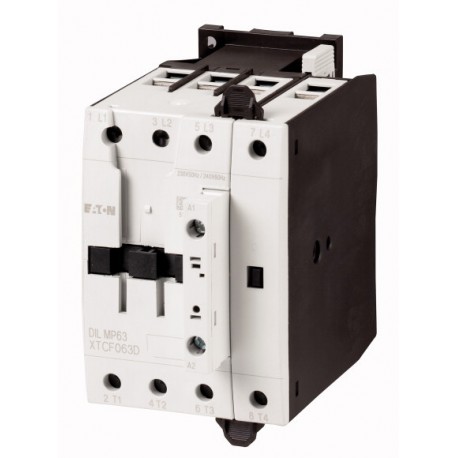

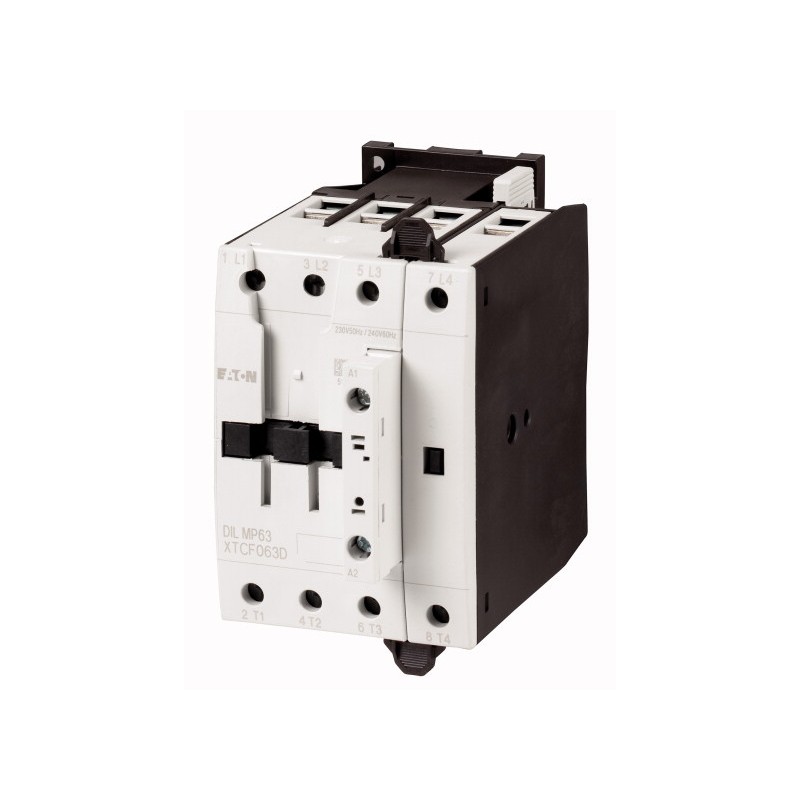

DILMP63(*V60HZ) 109846 EATON ELECTRIC Contator, 4p, 63A/AC1 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILMP63(*V60HZ) 109846 EATON ELECTRIC Contator, 4p, 63A/AC1

DILMP63(*V60HZ)

109846

-

EATON-MOELLER

10

Contator, 4p, 63A/AC1

Contator de potência; Conexão a parafuso; 4 pólos; 63; AC-1; * V 60 Hz

Contator, 4 pólos, 63 a, *V, 60 Hz, corrente ALTERNADA

Mais detalhes


Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contator, 4p, 63A/AC1
Alternativo Catálogo Não.
-
Contator, Aplicação: Contatores para 4 pólos elétricos consumidores, Contatores até 200 A, 4 pólos, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, técnica de Ligação: terminal de Parafuso, Número de pólos: 4 pólos, 380 V, 400 V: Ie= 40, Convencional com ar livre de corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Ith =Ie= 63 A, entre: I= 50, Convencional com ar livre de corrente térmica, 1 de pólo aberto: Om= 162 Uma, entre: I= 146 A, 220 V, 230 V: P= 12,5 kW, 380 V, 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW, Instruções: Contactos EN 50 012., Tensão AC/DC: operação CA
[

Programa de entrega

A gama de produtos
Contatores
Aplicação
Contatores para 4 pólos elétricos consumidores
Subintervalo
Contatores até 200 A, 4 pólos
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
Técnica de conexão
Terminais de parafuso
Número de pólos
4 pólos
Corrente operacional nominal
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 40 °C [Ith=Eue]
63 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 50 °C [Ith=Eue]
60 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 55 °C [Ith=Eue]
58 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 60 °C [Ith=Eue]
54
Contato sequência
Para uso com
DILM150-XHI(A)(V)...
ou
DILM1000-XHI11-SA
ou
DILM1000-XHI(V)11-SI
De acionamento tensão
*V 60 Hz
Tensão AC/DC
Operação CA
Conexão para SmartWire-DT
nenhum
Instruções
Contactos EN 50 012.
Nota sobre o equipamento fornecido
Quantidade de ordem mínima de 10 itens (unidade de embalagem)
,

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Cinco mil
Freqüência de operação, mecânicaDC operados Operações/h]
Cinco mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
5 g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Comprimento de decapagem
10 mm
A capacidade do Terminal do cabo principalSólidos
1 x (2.5 - 16)
2 x (2.5 - 16) mmDois
A capacidade do Terminal do cabo principalFlexível com virola
1 x (2.5 - 35)
2 x (2.5 - 25) mmDois
A capacidade do Terminal do cabo principalEncalhado
1 x (16 - 50)
2 x (16 - 35) mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
12 - 2 AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
2 x (6 x 9 x 0,8) mm
A capacidade do Terminal do cabo principalTerminais de parafuso
M6
A capacidade do Terminal do cabo principalTorque de aperto
3.3 Nm
A capacidade do Terminal do cabo principalComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
A capacidade do Terminal do circuito de controle cabosComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosTerminais de parafuso
M3.5
A capacidade do Terminal do circuito de controle cabosTorque de aperto
1.2 Nm
FerramentaO cabo principalChave de fenda Pozidriv
2 Tamanho
FerramentaO cabo principalChave de fenda padrão
0,8 x 5.5
1 x 6 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
FerramentaCircuito de controle cabosChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
440 V CA
Isolamento de segurança EN 61140entre os contatos
440 V CA
Capacidade de decisão (cos ϕ) [Até 690 V]
Quinhentos e sessenta
De acordo com a norma IEC/EN 60947 UM
Capacidade de interrupção220 V 230 V
400 A
Capacidade de interrupção380 V, 400 V
400 A
Capacidade de interrupção500 V
400 A
Capacidade de interrupção660 V 690 V
250 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
63 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
50 Um
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
125 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
80 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
63 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
60 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
58 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
54
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
50 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
162 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
146 Um
AC-1Potência nominal do Motor [P]220/230 V [P]
23 kW
AC-1Potência nominal do Motor [P]240 V [P]
25 kW
AC-1Potência nominal do Motor [P]380/400 V [P]
39 kW
AC-1Potência nominal do Motor [P]415 V [P]
43 kW
AC-1Potência nominal do Motor [P]440 V [P]
46 kW
AC-1Potência nominal do Motor [P]500 V [P]
52 kW
AC-1Potência nominal do Motor [P]690 V [P]
68 kW
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
25 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
12,5 kW
AC-3Potência nominal do Motor [P]240 [P]
13.5 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
18.5 kW
AC-3Potência nominal do Motor [P]415 V [P]
24 kW
AC-3Potência nominal do Motor [P]440 V [P]
25 kW
AC-3Potência nominal do Motor [P]500 V [P]
28 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
23 kW
DC
Corrente operacional nominal, abertoDC-160 V [Ie]
63 A
Corrente operacional nominal, abertoDC-1110 V [Ie]
63 A
Corrente operacional nominal, abertoDC-1220 V [Ie]
63 A
Atual de perda de calor
3 pólo, no que euth(60°)
16.5 W
Impedância por pólo
1.9 mΩ
Ímã de sistemas
Tolerância de tensãoAC operado 50 Hz [Pegar]
0.8 - 1.1 x Uc
Tolerância de tensãoAC operado 50/60 Hz
0.85 - 1.1 x Uc
Tolerância de tensãoQueda de tensão AC operado [em Queda]
0.4 - 0.6 x Uc
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
150 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
95 W
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
16 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
4.1 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso do fechamento
12 - 18 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso na abertura
8 - 13 ms
Tempo de troca em 100 % US(valor recomendado)Admissível de corrente residual com a atuação da A1 - A2 pelo sistema eletrônico (com 0 sinal).
≦ 1 mA
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
30 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
40 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
3 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
7.5 HP
Capacidade de comutação deMáxima potência do motorUso geral
63 A
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
250 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
250 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
250/150 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
100 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
250/150 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
30 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
250 A
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)480 V 60Hz 3phase, 277 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)600 V 60Hz 3phase, 347V 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)480 V 60Hz 3phase, 277 60Hz 1phase
74 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)600 V 60Hz 3phase, 347V 60Hz 1phase
74 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar480 V 60Hz 3phase, 277 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar600 V 60Hz 3phase, 347V 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
7.5 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
25.3 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
10 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
28
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
25 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
34
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
30 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
32
,

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
5.5 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
16.5 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
4.1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
24 - 600 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie AC-1, 400 V
63 A
Operação de corrente nominal Ie AC-3, 400 V
40 A
Nominal de operação de alimentação em AC-3, 400 V
18.5 kW
Operação de corrente nominal Ie AC-4, 400 V
25 A
Nominal de operação de alimentação em AC-4, 400 V
12 kW
Nominal de operação de potência NEMA
22 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Quatro
,

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
012528
CSA Classe Nenhuma.
2411-03, 3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
,

Características

Acessórios
1: módulo de contato Auxiliar
2: Picos
Curva característica
Comutação de 4 pólos, cargas não-motoras
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
,

Dimensões

Contatores
distância ao lado de peças ligadas à terra: 6 mm
DILMP63
DILMP80
]

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
