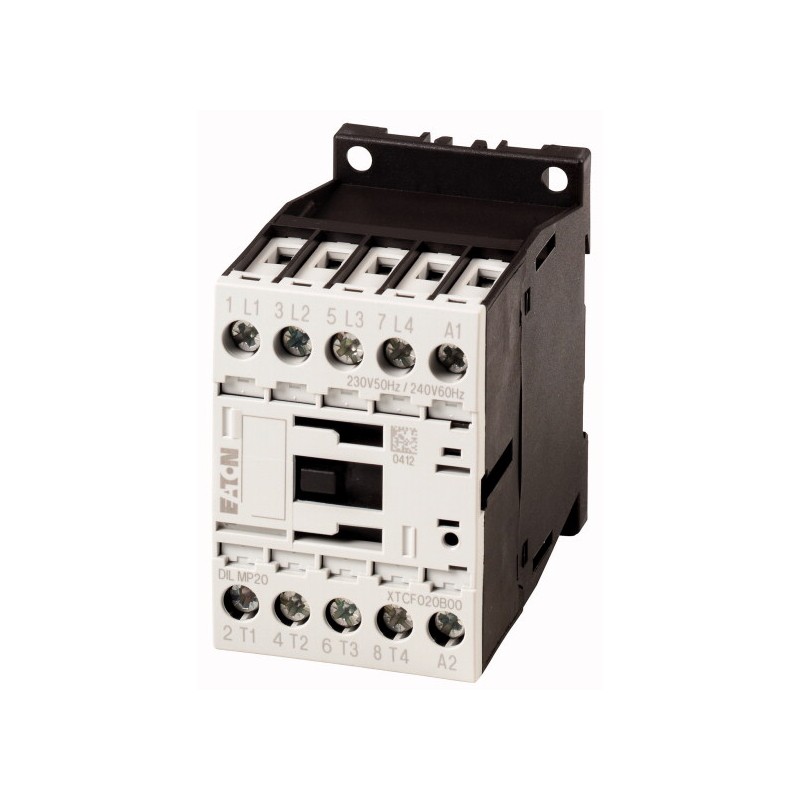

DILMP20(TVC100) 276980 XTCF020B00E6 EATON ELECTRIC Contator, 4p, 20A/AC1 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

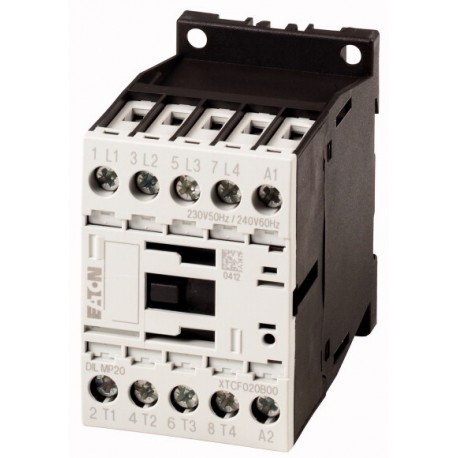

DILMP20(TVC100) 276980 XTCF020B00E6 EATON ELECTRIC Contator, 4p, 20A/AC1

DILMP20(TVC100)

276980

XTCF020B00E6

EATON-MOELLER

Contator, 4p, 20A/AC1

Contator de potência; Conexão a parafuso; 4 pólos; 20-A; AC-1; TVC100

Contator, 4 pólos, 22, TVC100: 100 V, 50 Hz/100-110 V, 60 Hz, corrente ALTERNADA

Contator, Aplicação: Contatores para consumidores elétricos de 4 polos, Contatores até 200 A, 4 polos, Categoria de uso: AC-1: Cargas não indutivas ou levemente indutivas, fornos de resistência, NAC-3: Motores de indução CA normais: partida, desligamento durante a operação, Tecnologia de conexão: Terminais de parafuso, Número de polos: 4 polos, 380 V 400 V: Ie= 12 A, corrente térmica convencional ao ar livre, 3 pólos, 50 - 60 Hz aberta a 40 °C: Ith = Ie= 22 A, fechada: Ith= 18 A, corrente térmica convencional ao ar livre, 1 pólo aberto: Ith= 60 A, fechado: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, Instruções: Contatos de acordo com EN 50 012., Tensão CA/CC: Operação CA

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contator, 4p, 20A/AC1
Alternativo Catálogo Não.
XTCF020B00E6
Contator, Aplicação: Contatores para 4 pólos elétricos consumidores, Contatores até 200 A, 4 pólos, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, técnica de Ligação: terminal de Parafuso, Número de pólos: 4 pólos, 380 V, 400 V: Ie= 12 A, Convencional com ar livre de corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Ith =Ie= 22, fechado: Om= 18, Convencional com ar livre de corrente térmica, 1 de pólo aberto: Om= 60 A, entre: Om= 54 A, 220 V, 230 V: P= 3,5 kW, 380 V, 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Instruções: Contactos EN 50 012., Tensão AC/DC: operação CA
[

Programa de entrega

A gama de produtos
Contatores
Aplicação
Contatores para 4 pólos elétricos consumidores
Subintervalo
Contatores até 200 A, 4 pólos
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
Técnica de conexão
Terminais de parafuso
Número de pólos
4 pólos
Corrente operacional nominal
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 40 °C [Ith=Eue]
22
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 50 °C [Ith=Eue]
21
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 55 °C [Ith=Eue]
20.5 Um
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 60 °C [Ith=Eue]
20 Um
Contato sequência
Para uso com
DILM32-XHI(C)...
DILA-XHI(V)(C)...
De acionamento tensão
TVC100: 100 V 50 Hz/100-110 V 60 Hz
Tensão AC/DC
Operação CA
Conexão para SmartWire-DT
nenhum
Instruções
Contactos EN 50 012.
,

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Cinco mil
Freqüência de operação, mecânicaDC operados Operações/h]
Cinco mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
5 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Comprimento de decapagem
10 mm
A capacidade do Terminal do cabo principalSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do cabo principalFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
18 - 14 AWG
A capacidade do Terminal do cabo principalTerminais de parafuso
M3.5
A capacidade do Terminal do cabo principalTorque de aperto
1.2 Nm
A capacidade do Terminal do cabo principalComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
A capacidade do Terminal do circuito de controle cabosComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosTerminais de parafuso
M3.5
A capacidade do Terminal do circuito de controle cabosTorque de aperto
1.2 Nm
FerramentaO cabo principalChave de fenda Pozidriv
2 Tamanho
FerramentaO cabo principalChave de fenda padrão
0,8 x 5.5
1 x 6 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
FerramentaCircuito de controle cabosChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
400 V CA
Isolamento de segurança EN 61140entre os contatos
400 V CA
Capacidade de decisão (cos ϕ) [Até 690 V]
Cento e quarenta quatro
De acordo com a norma IEC/EN 60947 UM
Capacidade de interrupção220 V 230 V
120 A
Capacidade de interrupção380 V, 400 V
120 A
Capacidade de interrupção500 V
100 A
Capacidade de interrupção660 V 690 V
70
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
20 Um
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
20 Um
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
35
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
25 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
22
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
21
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
20.5 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
20 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
18 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
60 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
54
AC-1Potência nominal do Motor [P]220/230 V [P]
8 kW
AC-1Potência nominal do Motor [P]240 V [P]
9 kW
AC-1Potência nominal do Motor [P]380/400 V [P]
14 kW
AC-1Potência nominal do Motor [P]415 V [P]
15 kW
AC-1Potência nominal do Motor [P]440 V [P]
16 kW
AC-1Potência nominal do Motor [P]500 V [P]
18 kW
AC-1Potência nominal do Motor [P]690 V [P]
24 kW
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
12
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
12
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
12
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
12
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
12
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
10 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
7 Um
AC-3Potência nominal do Motor [P]220 V 230 V [P]
3,5 kW
AC-3Potência nominal do Motor [P]240 [P]
4 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
5.5 kW
AC-3Potência nominal do Motor [P]415 V [P]
7 kW
AC-3Potência nominal do Motor [P]440 V [P]
7.5 kW
AC-3Potência nominal do Motor [P]500 V [P]
7 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
6.5 kW
DC
Corrente operacional nominal, abertoDC-160 V [Ie]
22
Corrente operacional nominal, abertoDC-1110 V [Ie]
22
Corrente operacional nominal, abertoDC-1220 V [Ie]
6 Um
Atual de perda de calor
3 pólo, no que euth(60°)
3 W
Impedância por pólo
De 2,5 mΩ
Ímã de sistemas
Tolerância de tensãoAC operado 50 Hz [Pegar]
0.85 - 1.1 x Uc
Tolerância de tensãoAC operado 50/60 Hz
0.8 - 1.1 x Uc
Tolerância de tensãoQueda de tensão AC operado [em Queda]
0.4 - 0.6 x Uc
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
24 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
19 W
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
4 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
1.4 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso do fechamento
15 - 21 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso na abertura
9 - 18 ms
Tempo de troca em 100 % US(valor recomendado)Admissível de corrente residual com a atuação da A1 - A2 pelo sistema eletrônico (com 0 sinal).
≦ 1 mA
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorUso geral
20 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
45
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
60 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
30 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
25 de Classe RK5 UM
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
30 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
25 de Classe RK5 UM
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)480 V 60Hz 3phase, 277 60Hz 1phase
20 Um
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)600 V 60Hz 3phase, 347V 60Hz 1phase
20 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)480 V 60Hz 3phase, 277 60Hz 1phase
14 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)600 V 60Hz 3phase, 347V 60Hz 1phase
14 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar480 V 60Hz 3phase, 277 60Hz 1phase
20 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar600 V 60Hz 3phase, 347V 60Hz 1phase
20 Um
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 480 V 60Hz 3phase
60 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 480 V 60Hz 3phase
10 Um
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 600 V 60Hz 3phase
60 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 600 V 60Hz 3phase
10 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
5 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
6.1 Um
,

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
22
Dissipação de calor por pólo, dependente da corrente [Pvid]
1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.4 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
100 - 100 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
100 - 110 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie AC-1, 400 V
22
Operação de corrente nominal Ie AC-3, 400 V
12
Nominal de operação de alimentação em AC-3, 400 V
5.5 kW
Operação de corrente nominal Ie AC-4, 400 V
10 Um
Nominal de operação de alimentação em AC-4, 400 V
4,5 kW
Nominal de operação de potência NEMA
0 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Quatro
,

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
012528
CSA Classe Nenhuma.
2411-03, 3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
,

Características

Acessórios
1: módulo de contato Auxiliar
2: Picos
Curva característica
Comutação de 4 pólos, cargas não-motoras
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
,

Dimensões

Contator com um contato auxiliar do módulo
DILMP20
]

ETIM for 276980 Low-voltage industrial controls and switchgear (EC000066)
Característica Valor
Rated control supply voltage AC 50 Hz (EF003978) 100 V
Rated control supply voltage AC 60 Hz (EF003979) 100 V
Rated control supply voltage DC (EF003980) 0 V
Voltage type for actuating (EF008242) AC
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 4
Type of electrical connection of main circuit (EF006819) Screw connection
Operating voltage AC 50 Hz (EF008206) None V
Operating voltage AC 60 Hz (EF008207) None V
Rated operation current Ie at AC-1, 400 V (EF001393) 22 A
Rated operation current Ie at AC-3, 400 V (EF001392) 12 A
Rated operation power at AC-3, 400 V (EF001364) 5.5 kW
Rated operation current Ie at AC-4, 400 V (EF008495) 10 A
Rated operation power at AC-4, 400 V (EF008496) 4.5 kW
Rated operation power NEMA (EF011960) 0 kW
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Modular version (EF001126) false
Width (EF000008) 45 mm
Height (EF000040) 68 mm
Depth (EF000049) 75 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
