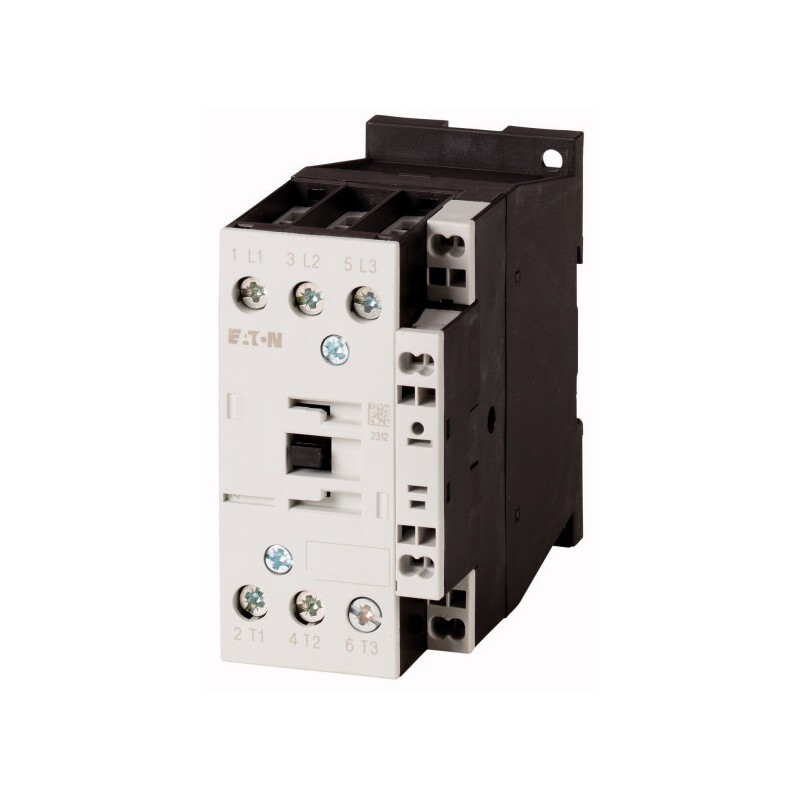

DILMC32-01(RDC130) 277747 XTCEC032C01AD EATON ELECTRIC Contator, 3p+1N/C, 15kW/400V/AC3 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

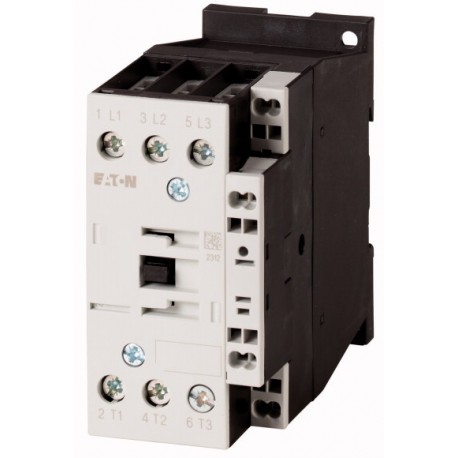

DILMC32-01(RDC130) 277747 XTCEC032C01AD EATON ELECTRIC Contator, 3p+1N/C, 15kW/400V/AC3

DILMC32-01(RDC130)

277747

XTCEC032C01AD

EATON-MOELLER

Contator, 3p+1N/C, 15kW/400V/AC3

Contator de potência; Conexão com a pressão; 3 pólos + 1 NC; 32-A; 15 kW; 400 V; AC-3; RDC130

Contator, de 3 pólos, 380 V, 400 V 15 kW, 1 NC, RDC 130: 110 - 130 V DC, a operação da C.C., bornes elásticos

Mais detalhes


Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contator, 3p+1N/C, 15kW/400V/AC3
Alternativo Catálogo Não.
XTCEC032C01AD
Contator, Aplicação: Contatores para Motores, Contatores até 170 A, 3 pólos, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, AC-4: Normal motores de indução AC: de partida, de ligar, de inversão, avanço, técnica de Ligação: bornes, Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo em sua embalagem., Descrição: Primavera-gaiola de terminais auxiliares e controle de circuitos terminais, Número de pólos: 3 pólos, corrente operacional Nominal AC-3 380 V, 400 V: Ie= 32 A corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Om =Ie= 45, fechado: Om= 36 A, corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 1 de pólo aberto: I= 100 A, entre: Ith= 90 A, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V, 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V, 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Pode ser combinado com contato auxiliar: DILA-XHIC(V).., Contatos N/C = Normalmente fechado: 1 NC, Instruções: Contactos EN 50 012., Auxiliar de corrente, a bobina, e a principal corrente de terminais com mola-gaiola tecnologia de conexão., Principais conexões com terminais de parafuso., integrada dos picos de circuito de acionamento de eletrônicos, com espelho de contato., Tensão AC/DC: DC operação
[

Programa de entrega

A gama de produtos
Contatores
Aplicação
Contatores para Motores
Subintervalo
Contatores até 170 A, 3 pólo
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Técnica de conexão
Terminais de mola
Descrição
Primavera-gaiola de terminais auxiliares e de controle circuitos terminais
Número de pólos
3 pólo
Corrente operacional nominal
AC-3380 V, 400 V [Ie]
32
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
45
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
36
AC-1Convencionais de ar livre do corrente térmica, 1 poleabra o [euth]
100 A
AC-1Convencionais de ar livre do corrente térmica, 1 polefechado [euth]
90 A
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
10 kW
AC-3380 V, 400 V [P]
15 kW
AC-3660 V 690 V [P]
17 kW
AC-4220 V 230 V [P]
4 kW
AC-4380 V, 400 V [P]
7 kW
AC-4660 V 690 V [P]
10 kW
Contactos
N/C = Normalmente fechado
1 NC
Contato sequência
Instruções
Contactos EN 50 012.
Auxiliar de corrente, a bobina, e a principal corrente de terminais com mola-gaiola tecnologia de conexão.
Principais conexões com terminais de parafuso.
integrada dos picos de circuito de acionamento eletrônica
com espelho de contato.
Pode ser combinado com contato auxiliar
DILA-XHIC(V)..
De acionamento tensão
RDC 130: 110 - 130 V DC
Tensão AC/DC
A operação de DC
Conexão para SmartWire-DT
nenhum
,

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaDC operados Operações/h]
Cinco mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
5 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27) quando de mesa-montadoMeia-sinusoidal de choque, de 10 msContatos principaisN/O contact
6.9 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27) quando de mesa-montadoMeia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
5.3 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27) quando de mesa-montadoMeia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
3.5 g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
PesoOperado DC
0.543 kg
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalSólidos
1 x (0.75 - 16)
2 x (0.75 - 10) mmDois
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalFlexível com virola
1 x (0.75 - 16)
2 x (0.75 - 10) mmDois
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalEncalhado
1 x 16 mmDois
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalSólido ou trançado
único 18 - 6, casal de 18 a 8 AWG
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalComprimento de decapagem
10 mm
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalTerminais de parafuso
M5
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalTorque de aperto
3.2 Nm
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalFerramentaChave de fenda Pozidriv
2 Tamanho
Parafuso do conector de terminais deA capacidade do Terminal do cabo principalFerramentaChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Mola de conexão de terminalA capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Mola de conexão de terminalA capacidade do Terminal do circuito de controle cabosFlexível
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Mola de conexão de terminalA capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Mola de conexão de terminalA capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
Mola de conexão de terminalA capacidade do Terminal do circuito de controle cabosComprimento de decapagem
10 mm
Mola de conexão de terminalFerramentaChave de fenda de lâmina largura
3,5 mm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
440 V CA
Isolamento de segurança EN 61140entre os contatos
440 V CA
Capacidade de decisão " (p.f. a norma IEC/EN 60947) [Até 690 V]
384 Um
Capacidade de interrupção220 V 230 V
320 Um
Capacidade de interrupção380 V, 400 V
320 Um
Capacidade de interrupção500 V
320 Um
Capacidade de interrupção660 V 690 V
180 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
63 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
35
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
125 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
63 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
45
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
43
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
42
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
40 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
36
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
100 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
90 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
32
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
18 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
32
AC-3Potência nominal do Motor [P]220 V 230 V [P]
10 kW
AC-3Potência nominal do Motor [P]240 [P]
11 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
15 kW
AC-3Potência nominal do Motor [P]415 V [P]
19 kW
AC-3Potência nominal do Motor [P]440 V [P]
20 kW
AC-3Potência nominal do Motor [P]500 V [P]
23 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
17 kW
AC-4Abrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz240 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz415 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz440 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz500 V [Ie]
15 Um
AC-4Abrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
12
AC-4Potência nominal do Motor [P]220 V 230 V [P]
4 kW
AC-4Potência nominal do Motor [P]240 V [P]
4,5 kW
AC-4Potência nominal do Motor [P]380 V, 400 V [P]
7 kW
AC-4Potência nominal do Motor [P]415 V [P]
7.5 kW
AC-4Potência nominal do Motor [P]440 V [P]
8 kW
AC-4Potência nominal do Motor [P]500 V [P]
9 kW
AC-4Potência nominal do Motor [P]660 V 690 V [P]
10 kW
DC
Corrente operacional nominal, abertoDC-160 V [Ie]
40 A
Corrente operacional nominal, abertoDC-1110 V [Ie]
40 A
Corrente operacional nominal, abertoDC-1220 V [Ie]
40 A
Atual de perda de calor
3 pólo, no que euth(60°)
10.3 W
Actual a perda de calor Iea AC-3/400 V
6.6 W
Impedância por pólo
2.7 mΩ
Ímã de sistemas
Tolerância de tensãoOperado DC [Pegar]
0.7 - 1.2 x Uc
Tolerância de tensãoNotas
RDC 130 (Umin110 V DC/Umax.130 V DC)
Exemplo: US= 0,7 x Umin- 1,2 x Umax./ US= 0,7 x 110V - 1,2 x 130V DC
Tolerância de tensãoOperado DC [em Queda]
De 0,15 - 0,6 x Uc
Tolerância de tensãoNotas
pelo menos suavizada duas fases retificador em ponte ou rectificador trifásico
O consumo de energia da bobina em um estado frio e 1.0 x USOperado DC [Pegar]
12 W
O consumo de energia da bobina em um estado frio e 1.0 x USOperado DC [Selagem]
0,9 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisOperado DCAtraso do fechamento
47 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisOperado DCAtraso na abertura
30 ms
Tempo de troca em 100 % US(valor recomendado)Tempo de arco elétrico
10 ms
Compatibilidade eletromagnética (EMC)
Emissão de interferências
EN 60947-1
A imunidade contra interferências
EN 60947-1
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
20 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
25 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
2 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
5 HP
Capacidade de comutação deMáxima potência do motorUso geral
40 A
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
125 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
125 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
125/70 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
10/65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
50/32 Um
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
125/125 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
10/22 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
50/32 Um
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)480 V 60Hz 3phase, 277 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)600 V 60Hz 3phase, 347V 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)480 V 60Hz 3phase, 277 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)600 V 60Hz 3phase, 347V 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar480 V 60Hz 3phase, 277 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar600 V 60Hz 3phase, 347V 60Hz 1phase
40 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 480 V 60Hz 3phase
240
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 480 V 60Hz 3phase
40 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 600 V 60Hz 3phase
180 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 600 V 60Hz 3phase
30 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 480 V 60Hz 3phase
192 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 480 V 60Hz 3phase
32
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
7.5 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
25.3 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
7.5 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
22
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
20 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
27
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
20 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
22
,

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
2.2 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.6 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,9 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
110 - 130 V
Tipo de tensão para acionamento
DC
Tipo de tensão para acionamento
DC
Operação de corrente nominal Ie AC-1, 400 V
45
Operação de corrente nominal Ie AC-3, 400 V
32
Nominal de operação de alimentação em AC-3, 400 V
15 kW
Operação de corrente nominal Ie AC-4, 400 V
15 Um
Nominal de operação de alimentação em AC-4, 400 V
7 kW
Nominal de operação de potência NEMA
14,9 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Um
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Três
,

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
012528
CSA Classe Nenhuma.
2411-03, 3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
,

Características

Acessórios
1: relé de Sobrecarga
2: Picos
3: contato Auxiliar módulos
Curva característica
Motor da gaiola de esquilo
Características operacionais
A partir de:a partir do repouso
Parar:após alcançar a completa execução velocidade
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 1 x corrente nominal do motor
Categoria de utilização
100 % AC-3
Aplicações típicas
Compressores
Elevadores
Misturadores
Bombas
Escadas rolantes
Agitadores
Fãs
Correias transportadoras
Centrífugas
Dobradiça abas
Balde-elevadores
Sistema de ar condicionado
Geral de unidades de fabricação e de processamento de máquinas
Curva característica
Extremos de comutação dever
Motor da gaiola de esquilo
Características operacionais
Avançando, de ligar, de marcha à ré
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 6 x corrente nominal do motor
Categoria de utilização
100 % de CA-4
Aplicações típicas
As prensas de impressão
Fio de desenho de máquinas
Centrífugas
Unidades especiais para a produção e o processamento de máquinas
Curva característica
Comutação de condições de não-motor consumidores, 3 pólos, 4 pólos
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
,

Dimensões

Contator com um contato auxiliar do módulo
distância ao lado de peças ligadas à terra: 6 mm
]

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
