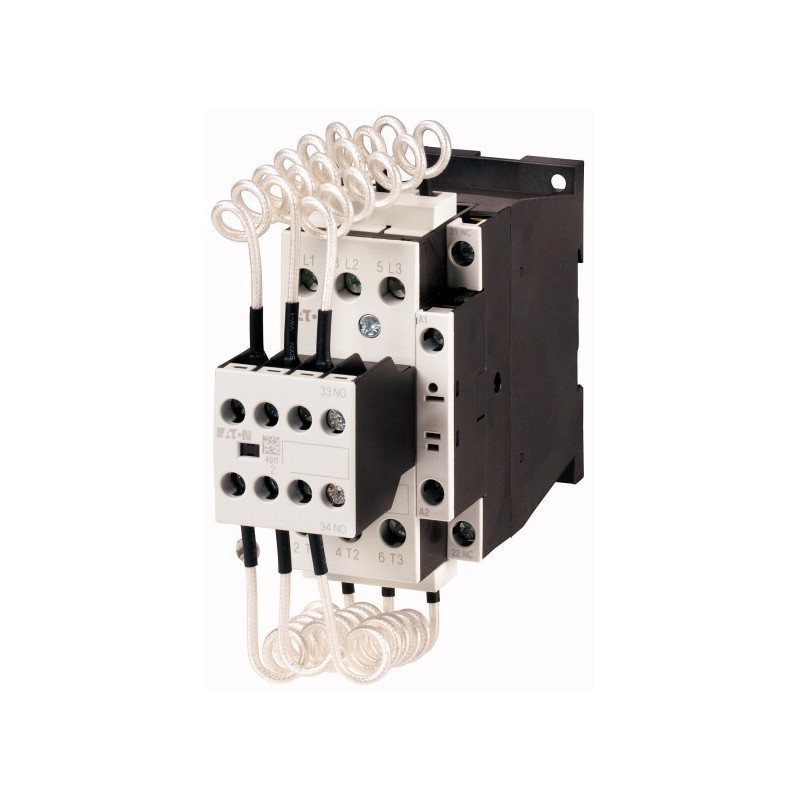

DILK25-11(*V60HZ) 294042 EATON ELECTRIC IEC Starters and Contactors Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

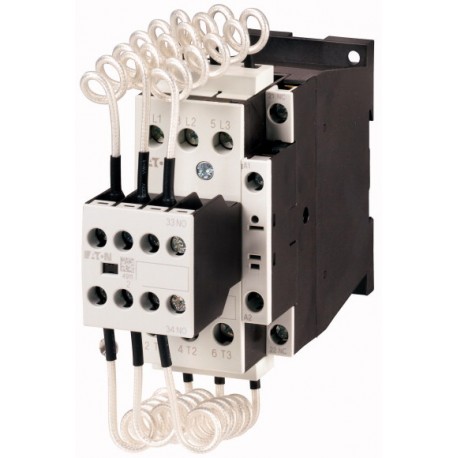

DILK25-11(*V60HZ) 294042 EATON ELECTRIC IEC Starters and Contactors

DILK25-11(*V60HZ)

294042

-

EATON-MOELLER

10

IEC Starters and Contactors

Contator para capacitor; Conexão; parafuso; 3 polos; 25 KVar; 400 V; * V 60 Hz

Contator para capacitores, com resistores em série, 25 kVAr, *V 60 Hz

Para comutação em sistemas de compensação central com picos transitórios de 180 vezes. Os capacitores são pré-carregados por meio dos contatos auxiliares de fabricação inicial e resistores de fio instalados, reduzindo a corrente de entrada.

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator capacitor

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contator para capacitores, com a série de resistores, 25 kVAr, *V 60 Hz
Para alternar na central de sistemas de compensação com 180 vezes os picos transientes. Os capacitores são pré-carregada através do cedo-fazer contatos auxiliares e o cabido resistores de fio, reduzindo assim a corrente de energização.

Programa de entrega

A gama de produtos
DILK Contatores para capacitores
Aplicação
Contatores para correção do fator de potência
Descrição
com a série de resistores
Potência nominal AC-6b trifásico de capacitores, 50 - 60 Hz
Aberto230 V [Q]
15 kVAr
Aberto400 V [Q]
25 kVAr
Aberto525 V [Q]
33.3 kVAr
Aberto690 V [Q]
40 kVAr
Contato sequência
210S076
De acionamento tensão
*V 60 Hz
Nota sobre o equipamento fornecido
Quantidade de ordem mínima de 10 itens (unidade de embalagem)
Instruções
No caso do grupo de compensação multi-fase de bancos de capacitores são conectados à rede, conforme necessário. Correntes transitórias de até 180 × ou seja, poderiam fluxo entre os capacitores.
Os capacitores são pré-carregada através do cedo-fazer contatos auxiliares e o cabido resistores de fio, reduzindo assim a corrente de energização. Os principais contactos, em seguida, feche em um atraso no tempo de forma e trazer sobre a corrente contínua. Devido à sua especial de contatos dos contatores para os capacitores são de solda resistente para capacitores com a corrente de inrush picos
Devido à sua especial de contatos dos contatores para que os capacitores são de solda resistente para capacitores, com picos de corrente, picos de até 180 × le.

Dados técnicos

Geral
Normas
IEC/EN 60947
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
210N017210N018
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
Peso unidade básicaAC operado
0,51 kg
A capacidade do Terminal do cabo principalSólidos
1 x (0.75 - 16) mmDois
A capacidade do Terminal do cabo principalFlexível com virola
1 x (0.75 - 16) mmDois
A capacidade do Terminal do cabo principalEncalhado
1 x 16 mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
18 - 6 AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
- mm
Potência nominal AC-6b trifásico de capacitores, 50 - 60 HzAberto230 V [Q]
15 kVAr
Potência nominal AC-6b trifásico de capacitores, 50 - 60 HzAberto400 V [Q]
25 kVAr
Potência nominal AC-6b trifásico de capacitores, 50 - 60 HzAberto525 V [Q]
33.3 kVAr
Potência nominal AC-6b trifásico de capacitores, 50 - 60 HzAberto690 V [Q]
40 kVAr
Corrente operacional nominal euede três-fase de capacitoresAberto230 V [Ie]
38
Corrente operacional nominal euede três-fase de capacitoresAberto400 V [Ie]
38
Corrente operacional nominal euede três-fase de capacitoresAberto525 V [Ie]
38
Corrente operacional nominal euede três-fase de capacitoresAberto690 V [Ie]
38
Corrente operacional nominal euede três-fase de capacitoresde três-fase de capacitores fechado [eue]230 V [Ie]
34
Corrente operacional nominal euede três-fase de capacitoresde três-fase de capacitores fechado [eue]400 V [Ie]
34
Corrente operacional nominal euede três-fase de capacitoresde três-fase de capacitores fechado [eue]525 V [Ie]
34
Corrente operacional nominal euede três-fase de capacitoresde três-fase de capacitores fechado [eue]690 V [Ie]
34
Capacidade de decisão " (i-valor de pico) sem amortecimento
180 x Ie
A vida útil dos componentes [Operações]
0,15 x 10Seis
Frequência máximaMax. frequência de operação
120 Ops/h
Ímã de sistemas
Tolerância de tensãoAC operado [Pegar]
0.8 - 1.1 x Uc
Tolerância de tensãoQueda de tensão AC operado [em Queda]
0.3 - 0.6 x Uc
O consumo de energia da bobina em um estado frio e 1.0 x US50 Hz [Pegar]
58 VA
O consumo de energia da bobina em um estado frio e 1.0 x US50 Hz [Selagem]
7.6 VA
O consumo de energia da bobina em um estado frio e 1.0 x US50 Hz [Selagem]
2.1 W
O consumo de energia da bobina em um estado frio e 1.0 x US60 Hz [Pegar]
71 VA
O consumo de energia da bobina em um estado frio e 1.0 x US60 Hz [Selagem]
9.3 VA
O consumo de energia da bobina em um estado frio e 1.0 x US60 Hz [Selagem]
2.1 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso do fechamento
16 - 22 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso na abertura
8 - 14 ms
Tempo de arco elétrico
10 ms
Compatibilidade eletromagnética (EMC)
Emissão de interferências
de acordo com a EN 60947-1
A imunidade contra interferências
de acordo com a EN 60947-1
Dados técnicos adicionais
como o contactar [DIL]
M32
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
A Finalidade Especial De ClassificaçõesCapacitor De Comutação240V 60Hz 3phase
36
A Finalidade Especial De ClassificaçõesCapacitor De Comutação240V 60Hz 3phase
15 kVar
A Finalidade Especial De ClassificaçõesCapacitor De Comutação480 V 60Hz 3phase
36
A Finalidade Especial De ClassificaçõesCapacitor De Comutação480 V 60Hz 3phase
30 kVar
A Finalidade Especial De ClassificaçõesCapacitor De Comutação600 V 60Hz 3phase
Um 38.4
A Finalidade Especial De ClassificaçõesCapacitor De Comutação600 V 60Hz 3phase
40 kVar

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
38
Dissipação de calor por pólo, dependente da corrente [Pvid]
3.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
9.3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
2.1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 6.0

De baixa tensão industrial componentes (EG000017) / Capacitor contator (EC001079)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Capacitor contator ([email protected] [AGZ569012])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
24 - 600 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato normalmente fechado
Um
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos principal como contato normalmente aberto
Três
Número de contatos normalmente fechados como contato principal
Zero
Avaliado poder cego em 400 V, 50 Hz
25 kvar

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

2110DIM-5
Contatores para capacitores em série com resistores de
2100DIM-19

ETIM for 294042 Componentes industriais para Baixa Tensão (EC001079)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 24 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 3
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Potência cega nominal em 400 V, 50 Hz (EF007044) 25 kvar
Número de contatos auxiliares como contato normalmente fechado (EF001377) 1
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Largura (EF000008) 45 mm
Altura (EF000040) 135 mm
Profundidade (EF000049) 138 mm
