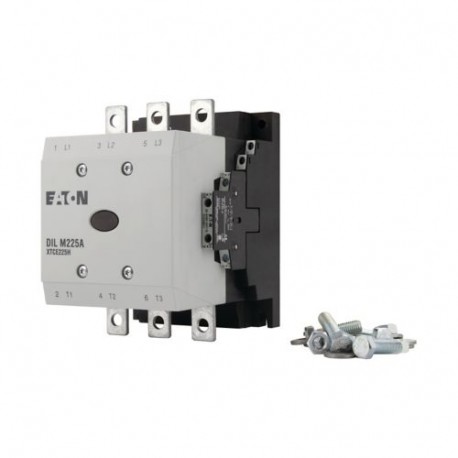

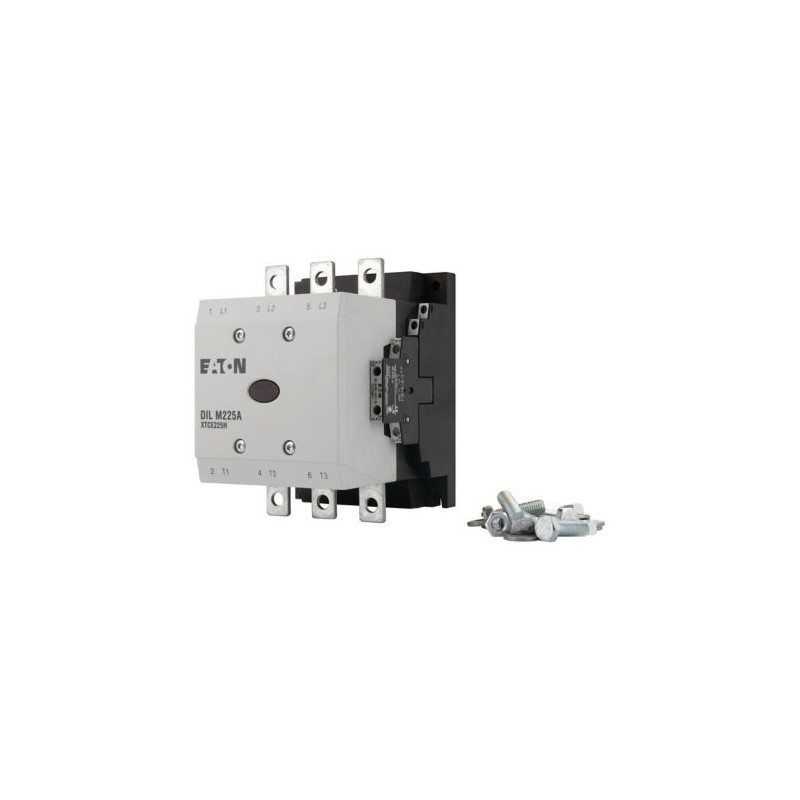

Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Três mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - + 40 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
8 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova com o terminal de mortalha, ou bloco de terminais
PesoAC operado
De 3,54 kg
PesoOperado DC
De 3,54 kg
A capacidade do Terminal do cabo principalFlexível com terminal de cabo
50 - 185 mmDois
A capacidade do Terminal do cabo principalChocado com o terminal do cabo
70 - 185 mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
2/0 - 250 MCM AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
Fixação com televisão por cabo terminal ou cabo de blocos de terminais
Ver a capacidade do terminal para cabo terminal de blocos mm
A capacidade do Terminal do cabo principalBarramento [Largura]
32 mm
O cabo principal de ligação parafuso/parafuso
M10
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
Circuito de controle a ligação do cabo parafuso/parafuso
M3.5
FerramentaO cabo principalDistância entre faces
16 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V AC
Tensão operacional nominal [Ue]
1000 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos
500 V CA
Capacidade de decisão " (p.f. a norma IEC/EN 60947)
2700 Um
Capacidade de interrupção220 V 230 V
2250 Um
Capacidade de interrupção380 V, 400 V
2250 Um
Capacidade de interrupção500 V
2250 Um
Capacidade de interrupção660 V 690 V
2250 Um
Capacidade de interrupção1000 V
760 Uma
A vida útil dos componentes
AC1: Ver → Engenharia, curvas características
AC3: Ver → Engenharia, curvas características
AC4: Ver → Engenharia, curvas características
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
250 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação1000 V [gG/gL 1000 V]
160
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
400 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação1000 V [gG/gL 1000 V]
200 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
386 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
345 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
329 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
315 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
275 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzNotas
No ambiente máxima temperatura do ar.
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleNota
no ambiente máxima temperatura do ar
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
707 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
636 Uma
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
225 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
160
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
76 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
70 kW
AC-3Potência nominal do Motor [P]240 [P]
75 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
110 kW
AC-3Potência nominal do Motor [P]415 V [P]
132 kW
AC-3Potência nominal do Motor [P]440 V [P]
138 kW
AC-3Potência nominal do Motor [P]500 V [P]
160 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
150 kW
AC-3Potência nominal do Motor [P]1000 V [P]
108 kW
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
164 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
120 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
55
AC-4Potência nominal do Motor [P]220 V 230 V [P]
51 kW
AC-4Potência nominal do Motor [P]240 V [P]
54 kW
AC-4Potência nominal do Motor [P]380 V, 400 V [P]
90 kW
AC-4Potência nominal do Motor [P]415 V [P]
96 kW
AC-4Potência nominal do Motor [P]440 V [P]
102 kW
AC-4Potência nominal do Motor [P]500 V [P]
116 kW
AC-4Potência nominal do Motor [P]660 V 690 V [P]
110 kW
AC-4Potência nominal do Motor [P]1000 V [P]
77 kW
Condensador de funcionamento
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAbertoaté 525 V
220 Um
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAberto690 V
133 Uma
Max. pico de corrente de inrush
30 x Ie
A vida útil dos componentes [Operações]
0,1 x 10Seis
Max. frequência de operação
200 Ops/h
Corrente operacional nominal, abertoDC-1Notas
ver DILDC300/DILDC600 ou na solicitação de
3 pólo, no que euth(60°)
45 W
Actual a perda de calor Iea AC-3/400 V
23 W
Tolerância de tensãoUS
380 - 440 V, 50/60 Hz
Tolerância de tensãoAC operado [Pegar]
0,8 x US min- 1.15 x US max.x US
Tolerância de tensãoAC operado [em Queda]
0,25 x US min- 0.6 x US max.x US
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
210 VA
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
180 W
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
2.6 VA
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
2.1 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso do fechamento
60 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso na abertura
40 ms
Compatibilidade eletromagnética (EMC)
Compatibilidade eletromagnética
Este produto é projetado para operação em ambientes industriais (meio ambiente). A sua utilização em ambientes residenciais (ambiente B), pode causar rádio interferência de frequência, exigindo adicional de supressão de ruído de medidas.
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
60 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
75 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
150 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
200 HP
Capacidade de comutação deUso geral
250 A
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
700
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
600
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
600 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
350 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
600 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
50 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
350 A
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 480 V 60Hz 3phase
2016, Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 480 V 60Hz 3phase
336 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 600 V 60Hz 3phase
1680 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 600 V 60Hz 3phase
280 Um
