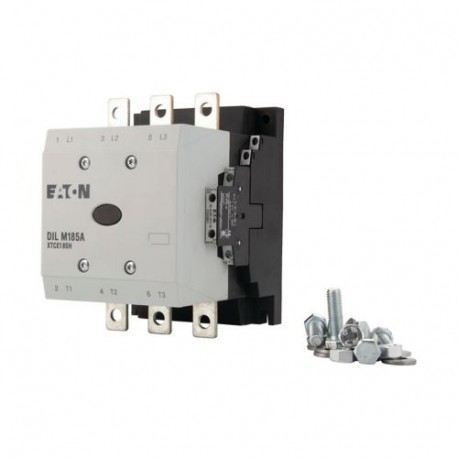

DILM185A/22(RAC500) 139539 EATON MOELLER XTCE185H22C contator 3P 185A (AC-3,400V), auxiliar 2NA + 2NF Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM185A/22(RAC500) 139539 EATON MOELLER XTCE185H22C contator 3P 185A (AC-3,400V), auxiliar 2NA + 2NF

DILM185A/22(RAC500)

139539

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

XTCE185H22C contator 3P 185A (AC-3,400V), auxiliar 2NA + 2NF

Mais detalhes


Contatores

DIL Contactors - EATON - MOELLER

DIL Contactors up to 2600A - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+546,43 €
2+544,24 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Contatores
Aplicação
  Contatores para Motores
Subintervalo
  Dispositivos padrão maior que 170 Um
Categoria de utilização
  AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
Técnica de conexão
  Conexão a parafuso
Corrente operacional nominal

AC-1

Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 40 °C
Euth=EueUm337
entre
EuthUm245
Convencionais de ar livre do corrente térmica, 1 pole

aberto
EuthUm685
entre
EuthUm625
Max. a classificação para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
PkW55
380 V, 400 V
PkW90
660 V 690 V
PkW140
1000 V
PkW108
AC-4

220 V 230 V
PkW41
380 V, 400 V
PkW75
660 V 690 V
PkW102
1000 V
PkW77
Contato sequência

Geral
Normas
  IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica

AC operado
Operaçõesx 10610
Operado DC
Operaçõesx 10610
Freqüência de operação, mecânica

AC operado
Operações/h 3000
Operado DC
Operações/h 3000
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +60
Entre
 °C- 25 - + 40
Armazenamento
 °C- 40 - + 80
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm185
Dissipação de calor por pólo, dependente da corrente
PvidW5.33
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW2.1
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718012])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V480 - 500
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V480 - 500
Avaliado controle de tensão de alimentação-Nos em DC
 V0 - 0
Tipo de tensão para acionamento
  AC
Operação de corrente nominal Ie AC-1, 400 V
 Um337
Operação de corrente nominal Ie AC-3, 400 V
 Um185
Nominal de operação de alimentação em AC-3, 400 V
 kW90
Operação de corrente nominal Ie AC-4, 400 V
 Um136
Nominal de operação de potência Ie AC-4, 400 V
 kW75
Modular versão
  Nenhum
Número de contatos auxiliares como contato normalmente aberto
  2
Número de contatos auxiliares como contato normalmente fechado
  2
Tipo de conexão elétrica do circuito principal
  Ligação ferroviária
Número de contatos normalmente fechados como contato principal
  3
Número de contatos principal como contato normalmente aberto
  0
Aprovações
Padrões De Produto  IEC/EN 60947-4-1; UL508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.  E29096
UL Controlo de Categoria Nenhuma.  NLDX
CSA Arquivo.  2389068
CSA Classe Nenhuma.  3211-04
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Características
IL03406001Z Contatores

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTCE185H22C Contactor, 3p2N/O2N/C, 90kW/400V/AC3 - EATON - DILM185A/22RAC500 - 139539English763 Kbytespdf-XTCE185H22C Contactor, 3p2N/O2N/C, 90kW/400V/AC3 - EATON - DILM185A/22RAC500 - 139539
