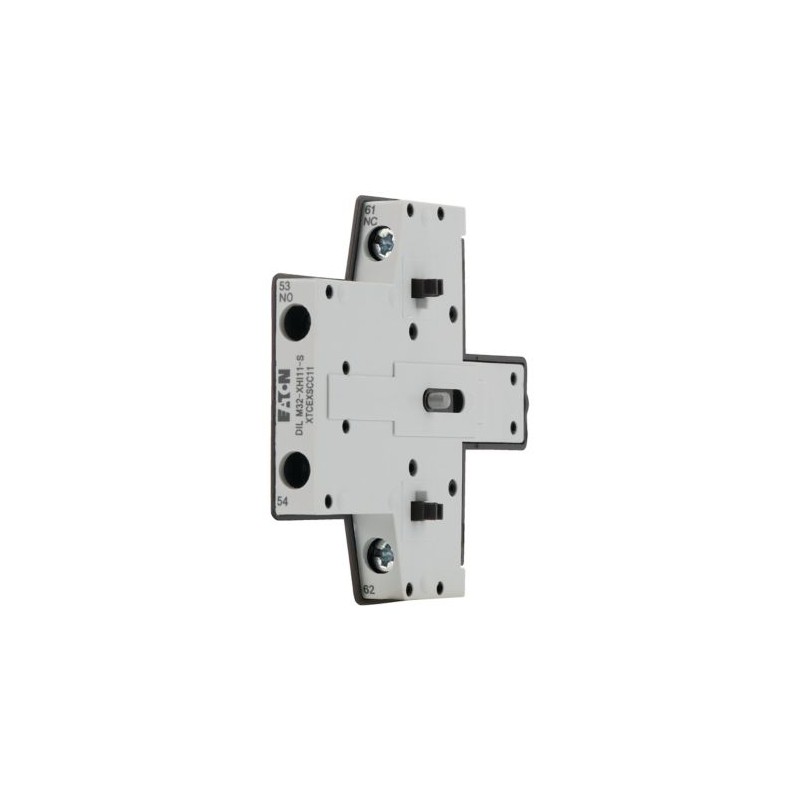

DILM32-XHI11-S 101371 EATON MOELLER XTCEXSCC11 laterais 1NO contato auxiliar + 1NC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

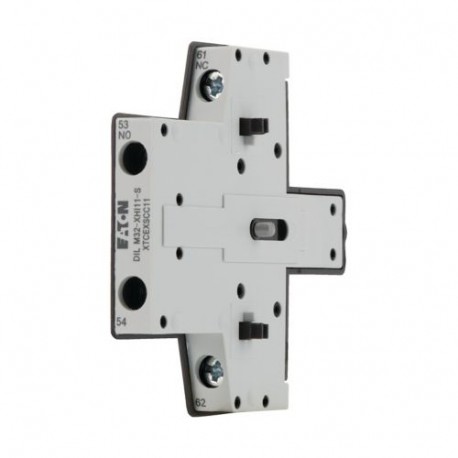

DILM32-XHI11-S 101371 EATON MOELLER XTCEXSCC11 laterais 1NO contato auxiliar + 1NC

DILM32-XHI11-S

101371

EATON - MOELLER

Disponível

Envio hoje

XTCEXSCC11 laterais 1NO contato auxiliar + 1NC

Mais detalhes


Contatores

DIL Contactors - EATON - MOELLER

DIL Contactors (Accessories)- EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+11,79 €
10+10,43 €
20+10,17 €
29+10,06 €
39+9,97 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Acessórios
Acessórios
  Contato auxiliar módulos
Descrição
  com intertravado opostos contactos
Função
  para aplicações padrão
Pólo
  2 pólo
Técnica de conexão
  Terminais de parafuso
Corrente operacional nominal

AC-3

Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 60 °C
Euth=EueUm16
AC-15

220 V, 230 V, 240 V
EueUm4
380 V, 400 V, 415 V
EueUm3
Contactos

N/S = Normalmente aberto
  1 N/S
N/C = Normalmente fechado
  1 NC
Tipo de montagem
  Montagem lateral
Contato sequência

Especificações elétricas para o padrão de contatos auxiliares
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
  Sim
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
  DILM17 - DILM38
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV AC690
Tensão nominal de operação
UeV AC500
Isolamento de segurança EN 61140

entre bobina e contatos auxiliares
 V AC400
entre os contatos auxiliares
 V AC400
Corrente operacional nominal
 Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 60 °C
Euth=EueUm16
AC-15

220 V, 230 V, 240 V
EueUm4
380 V, 400 V, 415 V
EueUm3
500 V
EueUm1.5
Corrente CC

DC-13 (6xP)

Contatos em série:
 Um
3
24 VUm2.5
3
60 VUm1
3
110 VUm0.5
3
220 VUm0.25
A vida útil dos componentes

em Ue= 230 V, AC-15, 3
Operaçõesx 1061.3
Curto-circuito sem solda

max. fusível
 Um gG/gL10
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm4
Dissipação de calor por pólo, dependente da corrente
PvidW0.14
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342010])
Número de contatos como contato
  0
Número de contatos como contato normalmente aberto
  1
Número de contatos como contato normalmente fechado
  1
Operação de corrente nominal Ie AC-15, 230 V
 Um6
Tipo de conexão elétrica
  Conexão a parafuso
Modelo
  Topo de montagem
Método de montagem
  Lado de montagem
Aprovações
Padrões De Produto  IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  012528
CSA Classe Nenhuma.  3211-04
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTCEXSCC11 Auxiliary contact module, 1N/O1N/C, side, screw connection - EATON - DILM32-XHI11-S - 101371English173 Kbytespdf-XTCEXSCC11 Auxiliary contact module, 1N/O1N/C, side, screw connection - EATON - DILM32-XHI11-S - 101371
